申请日2018.03.09
公开(公告)日2018.09.11
IPC分类号C02F9/08
摘要
本发明公开了一种污水净化收集装置，包括凝结箱、净化箱、水泵、进水管和清水箱，所述凝结箱的下方设置有净化箱，所述净化箱内设置有活性碳过滤装置，活性碳过滤装置的下方设置有喷水装置，所述净化箱上设置有光催化剂板，所述光催化剂板的四周设置有LED紫光灯板，所述光催化剂板的下方设置有固体物过滤装置，所述水泵一端连接固体物过滤装置的下方、另一端连接活性碳过滤装置的上方。本发明所提供的一种污水净化收集装置，对污水进行三次净化消毒，使污水被能够被净化消毒的彻底，而且可以循环使用。
权利要求书

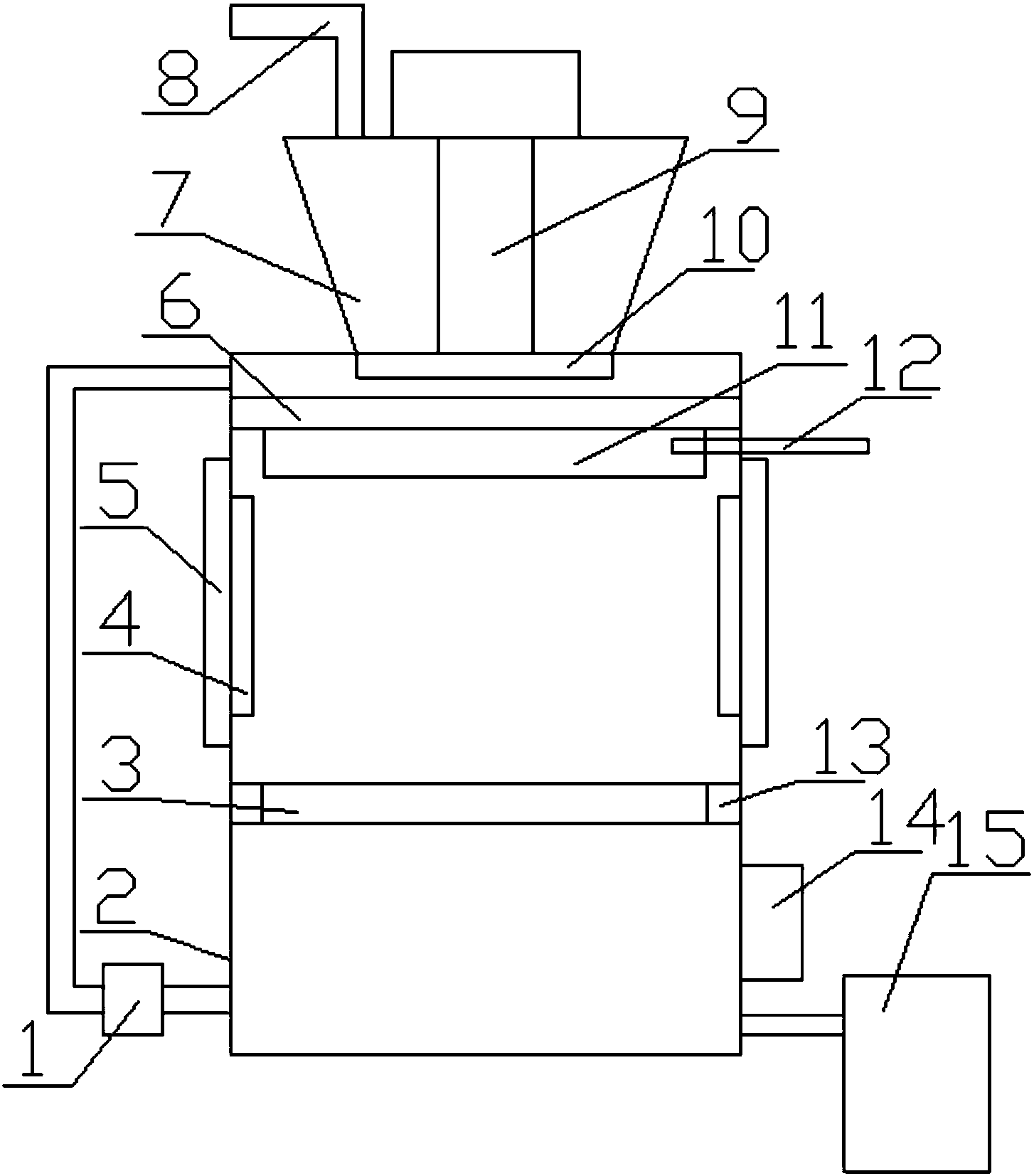

1.一种污水净化收集装置，其特征在于：包括凝结箱、净化箱、水泵、进水管和清水箱，所述凝结箱的下方设置有净化箱，所述净化箱内设置有活性碳过滤装置，活性碳过滤装置的下方设置有喷水装置，所述净化箱上设置有光催化剂板，所述光催化剂板的四周设置有LED紫光灯板，所述光催化剂板的下方设置有固体物过滤装置，所述水泵一端连接固体物过滤装置的下方、另一端连接活性碳过滤装置的上方。
2.根据权利要求1所述的污水净化收集装置，其特征在于：所述喷水装置连接有压缩空气管，所述压缩空气管的下方设置有旋转式喷头。
3.根据权利要求1所述的污水净化收集装置，其特征在于：所述凝结箱内设置有搅拌轴，所述凝结箱的下方设置有过滤网。
4.根据权利要求1所述的污水 净化收集装置，其特征在于：所述净化箱在位于固体物过滤装置的下方设置有水检测装置。
5.根据权利要求1所述的污水净化收集装置，其特征在于：所述固体物过滤装置内设置有气化消毒装置。
说明书
一种污水净化收集装置
技术领域
本发明涉及污水处理机械设备领域，特别涉及一种污水净化收集装置。
背景技术
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
特别是随着我国工业化进程的加快，经济得到迅猛发展，生活水平日益提高，但是人们环境保护普遍不强，从而导致生活中各种垃圾混合，对水资源造成严重污染。近年来，由于政府部门的大量宣传，人们逐渐感觉到污染的严重性，从而花费大量的资金投入对污染的水体进行处理。污水处理的过程中，人们通常需要使用污水净化收集装置来减少污水对周围环境造成的影响。而现有的污水净化收集装置对污水进行净化不彻底，清理不干净，不能循环使用;污水在运输过程需要很长时间，造成资源浪费。
发明内容
针对上述现有的污水净化收集装置对污水进行净化不彻底，清理不干净，不能循环使用;污水在运输过程需要很长时间，造成资源浪费等问题，本发明要解决的技术问题是提供一种污水净化收集装置。
为解决上述技术问题，本发明的技术方案为：一种污水净化收集装置，包括凝结箱、净化箱、水泵、进水管和清水箱，所述凝结箱的下方设置有净化箱，所述净化箱内设置有活性碳过滤装置，活性碳过滤装置的下方设置有喷水装置，所述净化箱上设置有光催化剂板，所述光催化剂板的四周设置有LED紫光灯板，所述光催化剂板的下方设置有固体物过滤装置，所述水泵一端连接固体物过滤装置的下方、另一端连接活性碳过滤装置的上方。
上述方案的优选方案为：所述喷水装置连接有压缩空气管，所述压缩空气管的下方设置有旋转式喷头，通过压缩空气管接入压缩空气，使喷水装置内的水通过旋转式喷头快速喷到净化箱内，通过光催化剂板进行消毒。
上述方案的优选方案为：所述凝结箱内设置有搅拌轴，所述凝结箱的下方设置有过滤网，通过过滤网过滤掉污水凝结产生的凝结物。
上述方案的优选方案为：所述净化箱在位于固体物过滤装置的下方设置有水检测装置，通过水检测装置检测确认净化后的污水是否可以排出清水箱中，如果不能排出需要再次进行净化。
上述方案的优选方案为：所述固体物过滤装置内设置有气化消毒装置，气化消毒装置对固体物再次进行消毒。
有益效果：采用上述技术方案，本发明的一种污水净化收集装置在工作过程中，污水首先进入凝结箱中，对污水进行化学凝结，通过搅拌轴使污水的凝结能够均匀。凝结箱的下方设置有过滤网，通过过滤网过滤掉污水凝结产生的凝结物。污水经过过滤网后进入到净化箱中，首先经过净化箱中的活性碳过滤网，对污水第一次净化消毒。活性碳过滤网的下方设置有喷水装置，喷水装置连接有压缩气管，所压缩气管的下方设置有旋转式喷头，通过压缩气管接入压缩空气，使喷水装置内的水通过旋转式喷头快速喷到净化箱内，通过光催化剂板进行消毒，对污水进行第二次净化消毒。然后污水通过固体物过滤装置进行过滤，固体物过滤装置内设置有气化消毒装置，气化消毒装置对固体物再次进行消毒，对污水进行第三次消毒。净化箱在位于固体物过滤装置的下方设置有水检测装置，通过水检测装置检测确认净化后的污水是否可以排出清水箱中，如果不能排出通过水泵送入到净化箱再次进行净化。本发明所提供的一种污水净化收集装置，对污水进行三次净化消毒，使污水被能够被净化消毒的彻底，而且可以循环使用。
