申请日2018.03.09
公开(公告)日2018.12.07
IPC分类号C02F9/04
摘要
本实用新型涉及混凝土生产的技术领域,它涉及一种用于混凝土废水处理系统，包括第一沉淀池、第二沉淀池、处理器及回收池，处理器上接有和第一沉淀池连接的吸水管路、和第二沉淀池连接的排水管路，第二沉淀池通过出水管和回收池连接，吸水管路包括盘布于第一沉淀池池底上的第一过滤管及和处理器连接的传输管，处理器包括箱体及置于箱体内的水泵，箱体内设有两块过滤板，过滤板包括外边框及置于外边框内的板体，板体包括第一过滤层及第二过滤层，第一过滤层和第二过滤层通过若干导柱连通，导柱上开设有若干导通孔，本实用新型结构合理简单，制造成本低，过滤效果强。
权利要求书
1.一种用于混凝土废水处理系统，其特征是：包括第一沉淀池、第二沉淀池、处理器及回收池，处理器上接有和第一沉淀池连接的吸水管路、和第二沉淀池连接的排水管路，第二沉淀池通过出水管和回收池连接，吸水管路包括盘布于第一沉淀池池底上的第一过滤管及和处理器连接的传输管，第一过滤管包括外管及内管，外管和内管支架设有过滤网布，外管上开设有若干第一过滤孔，内管上开设有若干第二过滤孔，第一过滤孔和第二过滤孔相互连通，
所述处理器包括箱体及置于箱体内的水泵，传输管和水泵连通，箱体内依次设有两块过滤板，水泵的输出端接有置于箱体内的管件，管件包括内芯及外筒，外筒和内芯上开设有若干第三过滤孔，传输管和内芯连通，所述过滤板包括外边框及置于外边框内的板体，板体包括第一过滤层及第二过滤层，第一过滤层和第二过滤层通过若干导柱连通，导柱上开设有若干导通孔，第一过滤层上开设有若干由第一通孔组合构成的第一孔组，各第一孔组呈蜂窝式排布，任意一第一孔组和导柱连通，第二过滤层上开设有若干由第二通孔组合构成的第二孔组，各第二孔组呈蜂窝式排布。
2.根据权利要求1所述的一种用于混凝土废水处理系统，其特征是：所述外筒体上的第三过滤孔的孔径小于内芯上的第三过滤孔孔径。
3.根据权利要求2所述的一种用于混凝土废水处理系统，其特征是：所述排水管路包括盘于第二沉淀池池底上的第二过滤管及和箱体连通的引流管，引流管和第二过滤管连通，第二过滤管的结构同第一过滤管的结构相同。
4.根据权利要求1所述的一种用于混凝土废水处理系统，其特征是：所述出水管的输入端和第二沉淀池的池口连通、输出端和回收池的池底连通。
5.根据权利要求4所述的一种用于混凝土废水处理系统，其特征是：所述箱体的箱底和第二沉淀池的池口平齐。
说明书
一种用于混凝土废水处理系统
技术领域
本实用新型涉及混凝土生产的技术领域,更具体地说，它涉及一种用于混凝土废水处理系统。
背景技术
混凝土，简称为“砼”：是指由胶凝材料将骨料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作骨料;与水(可含外加剂和掺合料)按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。混凝土废水在指在混凝土生产过程中产生的废水，主要来源于清洗混凝土搅拌车，混凝土泵车，混凝土搅拌主机过程中产生的废水。现有企业的混凝土废水的处理都是简单沉降后排放，甚至直接排放，由于这种废水呈强碱性，随意排放对环境造成严重的影响。
针对上述问题，现有诸多用于处理混凝土废水的方法，但是该些方法的投入成本巨大，实际对废水的过滤效果极其不理想，废水经过过滤过滤后仍旧不能利用，造成资源浪费。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种结构合理简单，制造成本低，过滤效果强的用于混凝土废水处理系统。
为实现上述目的，本实用新型提供了如下技术方案：

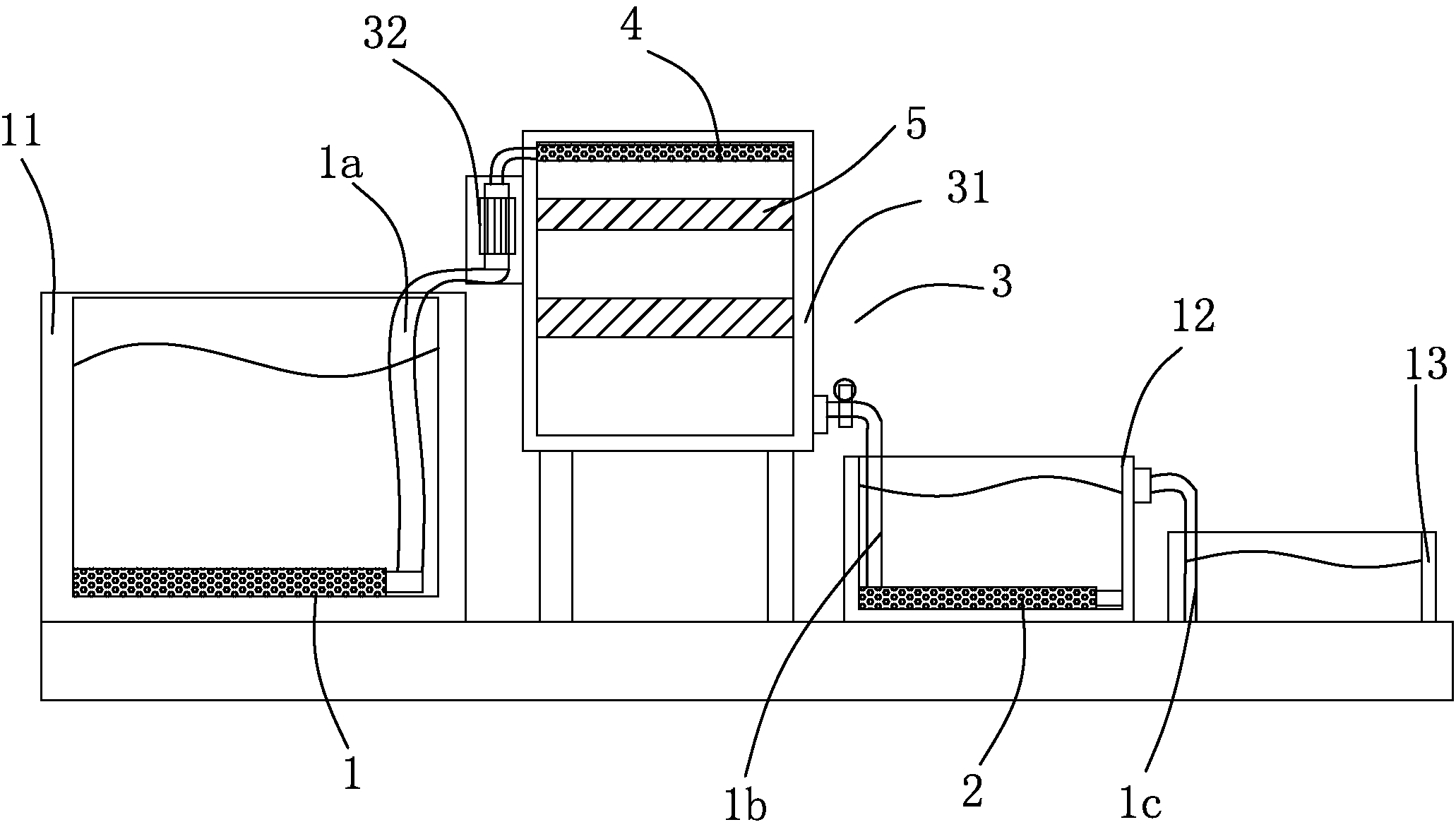

一种用于混凝土废水处理系统，包括第一沉淀池、第二沉淀池、处理器及回收池，处理器上接有和第一沉淀池连接的吸水管路、和第二沉淀池连接的排水管路，第二沉淀池通过出水管和回收池连接，吸水管路包括盘布于第一沉淀池池底上的第一过滤管及和处理器连接的传输管，第一过滤管包括外管及内管，外管和内管支架设有过滤网布，外管上开设有若干第一过滤孔，内管上开设有若干第二过滤孔，第一过滤孔和第二过滤孔相互连通，内管和传输管连通，所述处理器包括箱体及置于箱体内的水泵，传输管和水泵连通，箱体内依次设有两块过滤板，水泵的输出端接有置于箱体内的管件，管件包括内芯及外筒，外筒和内芯上开设有若干第三过滤孔，传输管和内芯连通，所述过滤板包括外边框及置于外边框内的板体，板体包括第一过滤层及第二过滤层，第一过滤层和第二过滤层通过若干导柱连通，导柱上开设有若干导通孔，第一过滤层上开设有若干由第一通孔组合构成的第一孔组，各第一孔组呈蜂窝式排布，任意一第一孔组和导柱连通，第二过滤层上开设有若干由第二通孔组合构成的第二孔组，各第二孔组呈蜂窝式排布。
通过采用上述技术方案，第一沉淀池用于废水的倒入，废水通过吸水管路进入至处理器内，通过处理对废水过滤后送至第二沉淀池内，最后经过第二沉淀池再过滤送至回收池内。
废水在第一沉淀池内时，经过第一过滤管会被第一次过滤，由于第一过滤管为双管结构，废水从外管的第一过滤孔进入会被过滤网布进行过滤处理，该过滤网布为工业过滤网布，其具备极强的过滤效果及结构稳定性。废水经过过滤网布后大颗粒会被过滤，再从内管上的第二过滤孔进入，水泵驱动通过传输管将内管的废水送至箱体内。
废水在进入箱体时，首先会被管件进行过滤，该管件会降低废水流通的速度，在该过程起到再次沉底的效果，使得废水能够缓缓流至过滤板上，再利用过滤板的过滤性能对废水进行过滤。由于过滤板设置有两块，在箱体内实现了三次过滤，而且可在箱体内添加中和废水的还原剂或酸液，使得废水的洁净度大大得到提升。废水在箱体内被过滤后经排水管路送至第二沉淀池内再次沉淀过滤，最后送至回收池内，在回收池内的水可直接用于清洗路面或者再次回收利用混凝土水的运用，节约了水资源。
本实用新型进一步设置为：所述外筒体上的第三过滤孔的孔径小于内芯上的第三过滤孔孔径。
通过采用上述技术方案，第二过滤孔呈锥形状，由于废水流通方向由内至外，故而在外筒体上的第二过滤孔的孔径要小，提高过滤效果。
本实用新型进一步设置为：所述排水管路包括盘于第二沉淀池池底上的第二过滤管及和箱体连通的引流管，引流管和第二过滤管连通，第二过滤管的结构同第一过滤管的结构相同。
通过采用上述技术方案，排水管当中的第二过滤管的效果和第一过滤管起到的效果相同，实现在第二沉淀池内对废水的再一次过滤。
本实用新型进一步设置为：所述出水管的输入端和第二沉淀池的池口连通、输出端和回收池的池底连通。
本实用新型进一步设置为：所述箱体的箱底和第二沉淀池的池口平齐。
通过采用上述技术方案，利用物理性能减少传动机械的设置，降低制造成本。
