申请日2018.04.11
公开(公告)日2018.11.30
IPC分类号C02F9/10; A01G33/00; C02F103/08
摘要
本实用新型公开了一种节能环保的海带育苗废水和能量循环回收系统，包括废水池、消毒室、初过滤装置、精密过滤装置、混合池Ⅰ、混合池Ⅱ、热交换器、水体输送管道、天然海水池，消毒室、初过滤装置、精密过滤装置通过水体输送管道依次顺序连接，热交换器设置在水体输送管道上，从精密过滤装置流出的部分水体经热交换器的出水口Ⅱ流入混合池Ⅰ，天然海水池当中的天然海水经热交换器的出水口Ⅱ流入混合池Ⅰ，混合池Ⅰ处理后的水体经消毒、初过滤、精密过滤流入混合池Ⅱ，经过若干次数的重复消毒、初过滤、精密过滤与热交换之后流入混合池N，添加营养盐后回流到海带育苗池，有效解决海带育苗能耗较大问题，为海带育苗的节能减排提供实际指导。
权利要求书
1.一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，包括海带育苗池、废水池、消毒室、初过滤装置、精密过滤装置、天然海水池、混合池Ⅰ、混合池Ⅱ、热交换器、水体输送管道，所述消毒室、初过滤装置、精密过滤装置通过水体输送管道依次顺序连接，所述热交换器设置在所述水体输送管道上，且所述热交换器包括进水口Ⅰ，进水口Ⅱ，出水口Ⅰ，出水口Ⅱ，从所述精密过滤装置流出的部分水体经热交换器的出水口Ⅱ流入混合池Ⅰ，所述天然海水池当中的天然海水经过所述热交换器的出水口Ⅱ流入混合池Ⅰ，所述混合池Ⅰ处理后的水体经消毒室、初过滤装置、精密过滤装置流入混合池Ⅱ，经过若干次数的重复消毒、初过滤、精密过滤与热交换之后流入混合池N，添加营养盐后回流到海带育苗池，形成海带育苗废水的循环回收。
2.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述废水池当中的水体包括经检测水质不达标的水体和经检测水质达标的水体，其中所述达标的水体直接与天然海水池的水体混合，不需要经过消毒、初过滤和精密过滤环节。
3.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述初过滤装置为过滤机。
4.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述初过滤装置为砂虑罐。
5.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述消毒室采用臭氧处理废水。
6.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述消毒室采用紫外线处理废水。
7.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述消毒室采用羟基处理废水。
8.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述混合池当中的水体包括废水与天然海水。
9.根据权利要求1所述的一种节能环保的海带育苗废水和能量循环回收系统，其特征在于，所述系统还设有温度检测器，检测热交换后混合池当中水体的温度。
说明书
一种节能环保的海带育苗废水和能量循环回收系统
技术领域
本实用新型涉及水产养殖装备领域，尤其是一种节能环保的海带育苗废水和能量循环回收系统。
背景技术
海带是一种世界性的大型冷水性经济海藻，也是我国养殖总产量最大的海藻品种。2017 年中国渔业统计年鉴显示，海带主要产区在福建、山东和辽宁，2016年我国海带总产量达到 1461058吨。海带不仅是一种海洋绿色食蔬，而且海带富含的褐藻胶、盐藻多糖、甘露醇和碘等成分是海藻化工、农业肥料、医药保健等行业的重要原料。自然群体主要分布在大西洋和北太平洋沿海区域，引进到中国只有80多年的历史，但是中国的海带人工育苗和养成技术都属于世界先进水平。
目前，在海带育苗过程中，常用的给海带育苗所使用的海水降温方法是采用液氨冷水机组制冷加钛板换热器二次换热，此种海带苗培育方法已经有50多年历史，它将21-28℃自然海水降温至6-8℃用于培育海带苗，所采用的这种开放式降温方式是利用室外空气和室外冷却塔进行热量交换，温差较大，效率偏低，耗电量升高，使用成本增加。加之，海带育苗海水的随加、随排，冷能浪费较大，可以说降温、保温能耗是海带育苗的主要成本组成。要解决海带育苗能耗较大问题的途径是采用育苗废水处理系统和热能循环利用技术，以工厂化措施主动调控海水环境和营养供给，根据海带培育对水体环境的需求，形成最适宜的育苗环境，排出的废水对周边天然海域不产生污染，以推动海带育苗产业持续健康发展。需要指出的是，解决海带育苗能耗较大问题是一个复杂的系统工程，要结合水处理和节能环保前沿技术分阶段地开展海带育苗废水能量循环回收系统的研究，为海带育苗的节能减排提供理论数据。
实用新型内容
本实用新型所要解决的技术问题是为了克服上述不足之处而提供一种节能环保的海带育苗废水和能量循环回收系统，解决海带育苗能耗较大问题，结合水处理和节能环保前沿技术分阶段地开展海带育苗废水能量循环回收系统的研究，为海带育苗的节能减排提供实际指导。

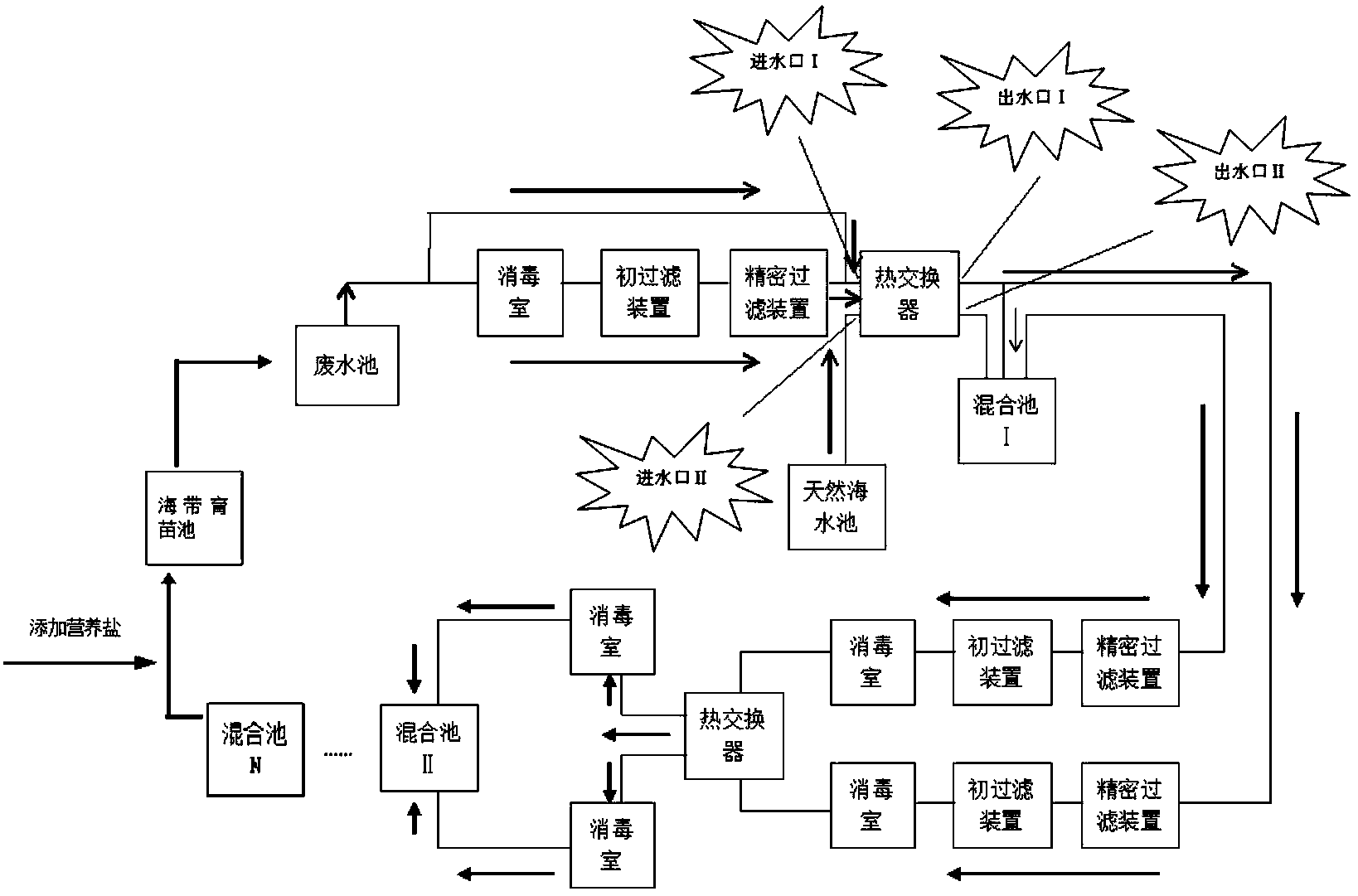

一种节能环保的海带育苗废水和能量循环回收系统，包括海带育苗池、废水池、消毒室、初过滤装置、精密过滤装置、天然海水池、混合池Ⅰ、混合池Ⅱ、热交换器、水体输送管道，所述消毒室、初过滤装置、精密过滤装置通过水体输送管道依次顺序连接，所述热交换器设置在所述水体输送管道上，且所述热交换器包括进水口Ⅰ，进水口Ⅱ，出水口Ⅰ，出水口Ⅱ，从所述精密过滤装置流出的部分水体经热交换器的出水口Ⅱ流入混合池Ⅰ，所述天然海水池当中的天然海水经过所述热交换器的出水口Ⅱ流入混合池Ⅰ，所述混合池Ⅰ处理后的水体经消毒室、初过滤装置、精密过滤装置流入混合池Ⅱ，经过若干次数的重复消毒、初过滤与精密过滤之后流入混合池N，添加营养盐后回流到海带育苗池，形成海带育苗废水的循环回收。
优先选择的是，所述废水池当中的水体包括经检测水质不达标的水体和经检测水质达标的水体，其中所述达标的水体直接与天然海水池的水体混合，不需要经过消毒、初过滤和精密过滤环节。
优先选择的是，所述初过滤装置为过滤机。
优先选择的是，所述初过滤装置为砂虑罐。
优先选择的是，所述消毒室采用臭氧处理废水。
优先选择的是，所述消毒室采用紫外线处理废水。
优先选择的是，所述消毒室采用羟基处理废水。
优先选择的是，所述混合池当中的水体包括废水与天然海水。
优先选择的是，所述系统还设有温度检测器，检测热交换后混合池当中水体的温度。
本实用新型与现有技术相比，其优点在于：
(1)结合水处理和节能环保前沿技术分阶段地开展海带育苗废水能量循环回收系统的研究，为海带育苗的节能减排提供实际指导;
(2)采用育苗废水处理系统和热能循环利用技术，以工厂化措施主动调控海水环境和营养供给;
(3)根据海带培育对水体环境的需求，形成最适宜的育苗环境，排出的废水对周边天然海域不产生污染，以推动海带育苗产业持续健康发展。
