申请日2018.04.11
公开(公告)日2019.01.01
IPC分类号C02F9/04; C02F101/14
摘要
本实用新型公开了一种含氟废水浓缩设备，包括控制箱、检测箱、pH计、反应罐及沉淀池;所述控制箱、检测箱、反应罐及沉淀池从左往右依次设置，所述检测箱与反应罐之间、反应罐与沉淀池之间均通过管道连接;所述pH计固定在检测箱左侧侧壁中部;所述反应罐内设有搅拌桨、底座及支撑架，所述沉淀池右侧侧壁设有出水管道，所述管道上均设有阀门，所述阀门、pH计及电机均与控制箱电路连接;本实用新型通过设置控制箱及pH计，使得含氟废水在处理过程中可以根据检测的pH值实时控制加入的碱性溶液或者酸性溶液的量，减少了溶液的浪费，提高含氟废水的处理效率，减小对环境的污染。
权利要求书

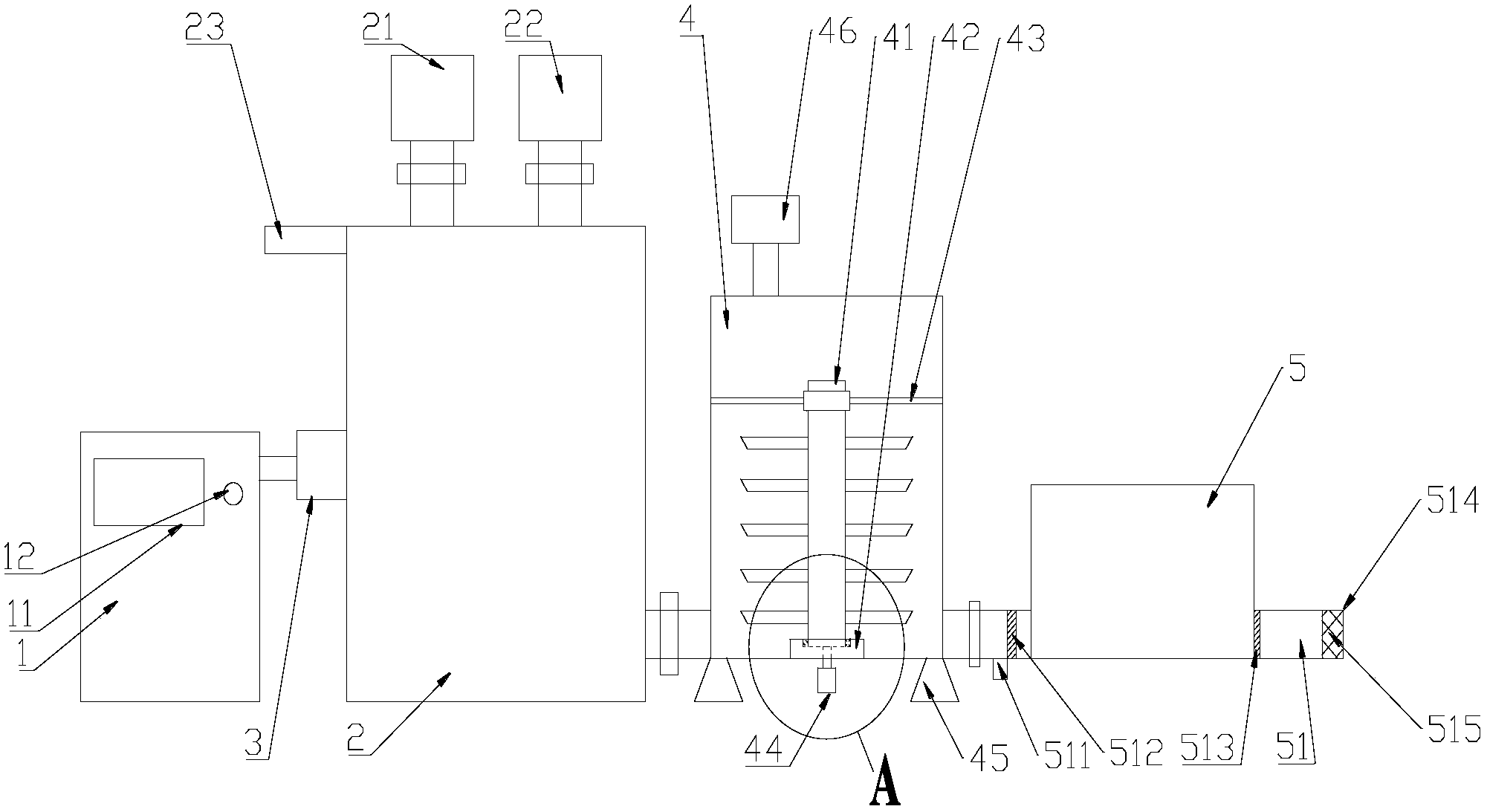

1.一种含氟废水浓缩设备，其特征在于：包括控制箱(1)、检测箱(2)、pH计(3)、反应罐(4)及沉淀池(5);
所述控制箱(1)、检测箱(2)、反应罐(4)及沉淀池(5)从左往右依次设置，所述检测箱(2)与反应罐(4)之间、反应罐(4)与沉淀池(5)之间均通过管道连接;所述pH计(3)固定在检测箱(2)左侧侧壁中部;
所述检测箱(2)上方设有碱性溶液瓶(21)与酸性溶液瓶(22)，所述碱性溶液瓶(21)、酸性溶液瓶(22)分别通过管道与检测箱(2)连接，所述检测箱(2)左侧侧壁上部设有溶液入口(23);
所述反应罐(4)内设有搅拌桨(41)、底座(42)及支撑架(43)，所述底座(42)固定在反应罐(4)底部，所述底座(42)上端中心处设有盲孔(421)，所述盲孔(421)上设有轴承(422);所述支撑架(43)位于底座(42)上端，所述搅拌桨(41)上端穿过支撑架(43)，所述搅拌桨(41)下端安装在轴承(422)上，所述反应罐(4)下方设有电机(44)，所述电机(44)上端转轴穿过反应罐(4)并与搅拌桨(41)连接;所述反应罐(4)上方设有反应溶液瓶(46)，所述反应溶液瓶(46)与反应罐(4)之间通过管道连接;
所述沉淀池(5)右侧侧壁设有出水管道(51)，所述出水管道(51)内设有第二过滤网(513)，所述出水管道(51)右侧设有出水盖(514)，所述沉淀池(5)与反应罐(4)之间的管道中设有第一过滤网(512)，所述第一过滤网(512)左侧设有第一开口(511);
所述检测箱(2)与反应罐(4)之间的管道、酸性溶液瓶(22)与检测箱(2)之间的管道、碱性溶液瓶(21)与检测箱(2)之间的管道及反应罐(4)与沉淀池(5)之间的管道上均设有阀门，所述阀门、pH计(3)及电机(44)均与控制箱(1)电路连接。
2.根据权利要求1所述的一种含氟废水浓缩设备，其特征在于：所述出水盖(514)上设有防滑滚纹(515)。
3.根据权利要求1所述的一种含氟废水浓缩设备，其特征在于：所述电机(44)为变频电机。
4.根据权利要求1所述的一种含氟废水浓缩设备，其特征在于：所述控制箱(1)上设有电源指示灯(12)，所述电源指示灯(12)位于触摸显示屏(11)右侧，所述电源指示灯(12)与控制箱(1)电路连接。
5.根据权利要求4所述的一种含氟废水浓缩设备，其特征在于：所述控制箱(1)正表面设有触摸显示屏(11)，所述触摸显示屏(11)与控制箱(1)电路连接。
6.根据权利要求1所述的一种含氟废水浓缩设备，其特征在于：所述反应罐(4)底部设有底脚(45)。
说明书
一种含氟废水浓缩设备
技术领域
本实用新型涉及含氟废水处理领域，特别涉及一种含氟废水浓缩设备。
背景技术
氟盐及氟化物在工业界的用途相当广泛，但在使用过程中就自然会产生大量的含氟废水，然而无论是对环境的保护还是氟矿源短缺的缘故，均需要对废水中的氟化物作一些处理，以回收废水中的氟化物含量，并降低废水排放中的氟浓度。
现有技术中，大部分的含氟废水浓缩设备在处理含氟废水过程中，都存在着加入溶液过量或者少量的问题出现，浪费了资源，而含氟废水又无法得到充分地处理，造成环境污染，同时也浪费大量氟化物，影响企业的生产成本。
实用新型内容
本实用新型要解决的技术问题是提供一种含氟废水浓缩设备，该新型可以解决含氟废水处理不充分及加入的溶液的量无法控制的问题。
为了解决上述技术问题，本实用新型的技术方案为：
一种含氟废水浓缩设备，包括控制箱、检测箱、pH计、反应罐及沉淀池;
所述控制箱、检测箱、反应罐及沉淀池从左往右依次设置，所述检测箱与反应罐之间、反应罐与沉淀池之间均通过管道连接;所述pH计固定在检测箱左侧侧壁中部;
所述检测箱上方设有碱性溶液瓶与酸性溶液瓶，所述碱性溶液瓶、酸性溶液瓶分别通过管道与检测箱连接，所述检测箱左侧侧壁上部设有溶液入口;
所述反应罐内设有搅拌桨、底座及支撑架，所述底座固定在反应罐底部，所述底座上端中心处设有盲孔，所述盲孔上设有轴承;所述支撑架位于底座上端，所述搅拌桨上端穿过支撑架，所述搅拌桨下端安装在轴承上，所述反应罐下方设有电机，所述电机上端转轴穿过反应罐并与搅拌桨连接;所述反应罐上方设有反应溶液瓶，所述反应溶液瓶与反应罐之间通过管道连接;
所述沉淀池右侧侧壁设有出水管道，所述出水管道内设有第二过滤网，所述出水管道右侧设有出水盖，所述沉淀池与反应罐之间的管道中设有第一过滤网，所述第一过滤网左侧设有第一开口;
所述检测箱与反应罐之间的管道、酸性溶液瓶与检测箱之间的管道、碱性溶液瓶与检测箱之间的管道及反应罐与沉淀池之间的管道上均设有阀门，所述阀门、pH计及电机均与控制箱电路连接。
作为本方案的进一步改进，出水盖上设有防滑滚纹。
作为本方案的进一步改进，电机为变频电机。
作为本方案的进一步改进，控制箱上设有电源指示灯，电源指示灯位于触摸显示屏右侧，电源指示灯与控制箱电路连接。
作为本方案的进一步改进，所述控制箱正表面设有触摸显示屏，所述触摸显示屏与控制箱电路连接。
作为本方案的进一步改进，反应罐底部设有底脚。
采用上述技术方案，由于本实用新型提供的含氟废水浓缩设备通过设置控制箱及pH计，使得含氟废水在处理过程中可以根据检测的pH值实时控制加入的碱性溶液或者酸性溶液的量，减少了溶液的浪费，提高含氟废水的处理效率，减小对环境的污染。
