申请日2018.04.10
公开(公告)日2018.08.17
IPC分类号C02F9/04
摘要
本发明公开了一种工业污水絮凝沉降装置，驱动电机下部转动连接主动轴，主动轴轴承转动连接装置本体，且主动轴上部固定连接第一锥齿轮，第二锥齿轮固定连接从动轴;所述从动轴端部套接吊杆下端，吊杆上端固定连接装置本体，从动轴另一端部转动连接装置本体，从动轴固定连接偏心轮，偏心轮边缘设有卡槽，卡槽内卡接密封板上表面，密封板边缘密封滑动连接装置本体内壁。该装置通过转动的主动轴带动搅杆转动使得絮凝剂和污水充分混合絮凝，往复上下移动的密封板使得装置本体下部的压强增大往复顶开转板，絮凝后的清水通过导管和滤网进入装置本体上部并从排水管排出，实现絮凝物与水液的分离，实现污水循环再利用，节约水资源。
权利要求书

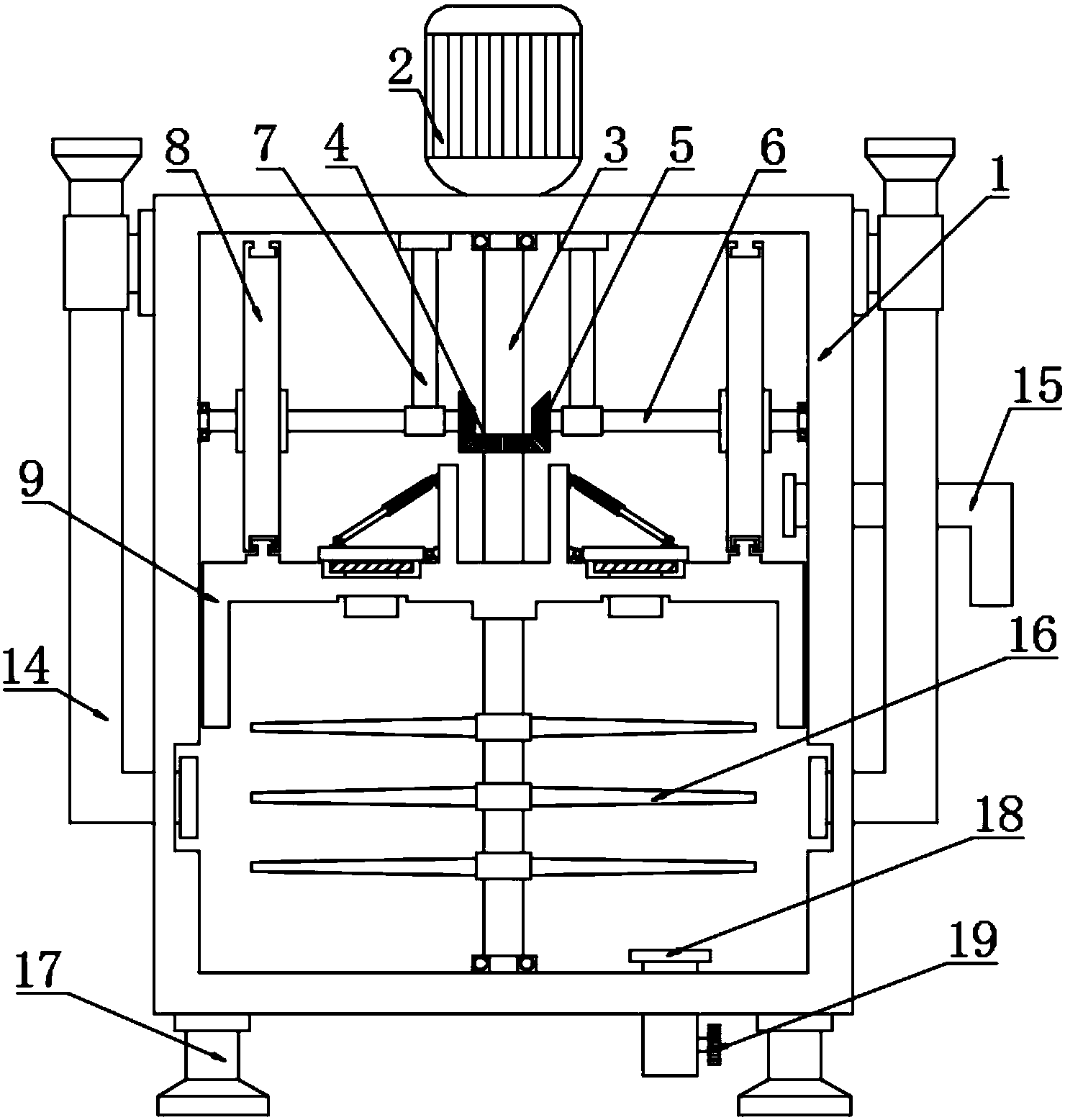

1.一种工业污水絮凝沉降装置，包括装置本体(1)、驱动电机(2)、偏心轮(8)、滤网(11)、弹簧伸缩杆(13)和排污管(18)，其特征在于，所述装置本体(1)上端固定连接驱动电机(2)，驱动电机(2)下部转动连接主动轴(3)，主动轴(3)轴承转动连接装置本体(1)，且主动轴(3)上部固定连接第一锥齿轮(4)，第一锥齿轮(4)啮合第二锥齿轮(5)，第二锥齿轮(5)固定连接从动轴(6);所述从动轴(6)端部套接吊杆(7)下端，吊杆(7)上端固定连接装置本体(1)，从动轴(6)另一端部转动连接装置本体(1)，从动轴(6)固定连接偏心轮(8)，偏心轮(8)边缘设有卡槽，卡槽内卡接密封板(9)上表面，密封板(9)边缘密封滑动连接装置本体(1)内壁;所述密封板(9)两侧对称设置有导管(10)，导管(10)上端贴合转板(12)，转板(12)转动连接密封板(9)，且转板(12)转动连接弹簧伸缩杆(13)下端，弹簧伸缩杆(13)上端转动连接密封板(9);所述装置本体(1)两侧分别设置有进料管(14)，进料管(14)连通装置本体(1)下部，且主动轴(3)密封套接密封板(9)中部，主动轴(3)下部固定连接多个搅杆(16)，装置本体(1)上部设置排水管(15);所述装置本体(1)下端两侧分别固定连接支腿(17)，装置本体(1)底部连通排污管(18)。
2.根据权利要求1所述的一种工业污水絮凝沉降装置，其特征在于，所述导管(10)上部设有滤网(11)。
3.根据权利要求1所述的一种工业污水絮凝沉降装置，其特征在于，所述驱动电机(2)电性连接电源和开关。
4.根据权利要求1所述的一种工业污水絮凝沉降装置，其特征在于，所述密封板(9)为橡胶材质所制。
5.根据权利要求1所述的一种工业污水絮凝沉降装置，其特征在于，所述排污管(18)下部设置旋阀(19)。
说明书
一种工业污水絮凝沉降装置
技术领域
本发明涉及一种污水处理装置，具体是一种工业污水絮凝沉降装置。
背景技术
随着科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。污水处理即为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。工业发达国家的污水处理站已经很普遍，工业污水大多通过添加絮凝剂将废水污水中的杂质沉降去除以实现水资源循环利用。
目前现有的工业污水絮凝沉降装置大多采用自然沉降的方式使得絮凝物与水液分离，分离时间较长，处理效率低，且通过自然沉降不能使得水液与絮凝物充分分离，分离效果不佳。
发明内容
本发明的目的在于提供一种工业污水絮凝沉降装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种工业污水絮凝沉降装置，包括装置本体、驱动电机、偏心轮、滤网、弹簧伸缩杆和排污管，所述装置本体上端固定连接驱动电机，驱动电机下部转动连接主动轴，主动轴轴承转动连接装置本体，且主动轴上部固定连接第一锥齿轮，第一锥齿轮啮合第二锥齿轮，第二锥齿轮固定连接从动轴;所述从动轴端部套接吊杆下端，吊杆上端固定连接装置本体，从动轴另一端部转动连接装置本体，从动轴固定连接偏心轮，偏心轮边缘设有卡槽，卡槽内卡接密封板上表面，密封板边缘密封滑动连接装置本体内壁;所述密封板两侧对称设置有导管，导管上端贴合转板，转板转动连接密封板，且转板转动连接弹簧伸缩杆下端，弹簧伸缩杆上端转动连接密封板;所述装置本体两侧分别设置有进料管，进料管连通装置本体下部，且主动轴密封套接密封板中部，主动轴下部固定连接多个搅杆，装置本体上部设置排水管;所述装置本体下端两侧分别固定连接支腿，装置本体底部连通排污管。
作为本发明进一步的方案：所述导管上部设有滤网。
作为本发明再进一步的方案：所述驱动电机电性连接电源和开关。
作为本发明再进一步的方案：所述密封板为橡胶材质所制。
作为本发明再进一步的方案：所述排污管下部设置旋阀。
与现有技术相比，本发明的有益效果是：该装置通过转动的主动轴带动搅杆转动使得絮凝剂和污水充分混合絮凝，往复上下移动的密封板使得装置本体下部的压强增大往复顶开转板，絮凝后的清水通过导管和滤网进入装置本体上部并从排水管排出，实现絮凝物与水液的分离，实现污水循环再利用，节约水资源，分离时间短，效率高，且水液能与絮凝物充分分离。该装置结构设计合理适用，大大提高了污水的处理效率，充分分离絮凝物与水液，有利于水资源的循环使用。
