申请日2018.04.10
公开(公告)日2018.10.26
IPC分类号C02F1/52
摘要
本发明的一种污水处理装置，包括：外壳，其包括位于外壳上方的进料口、流道、进水口和沉淀池，沉淀池的上侧设置有出水管道，下侧设置有排泥管道;粉碎装置，其包括两端可转动地设置在外壳内的传动轴、第一连接件、第二连接件、第三连接件、压碎片、第一圆锥齿轮、与第一圆锥齿轮相配合的第二圆锥齿轮、第一齿轮轴、第二齿轮轴和第二水力叶轮，传动轴具有曲轴部，第一连接件一端套设在曲轴部的曲轴上、另一端与第二连接件的一端相铰接，第二连接件的另一端与第三连接件的一端相铰接，第三连接件的另一端固定连接至压碎片，本发明可以利用污水流动的动能来运送明矾，并且能够对明矾进行二次打碎操作，并通过搅拌加速明矾与污水的混合，达到良好的污水处理效果。
摘权利要求书
1.一种污水处理装置，其特征在于，包括：

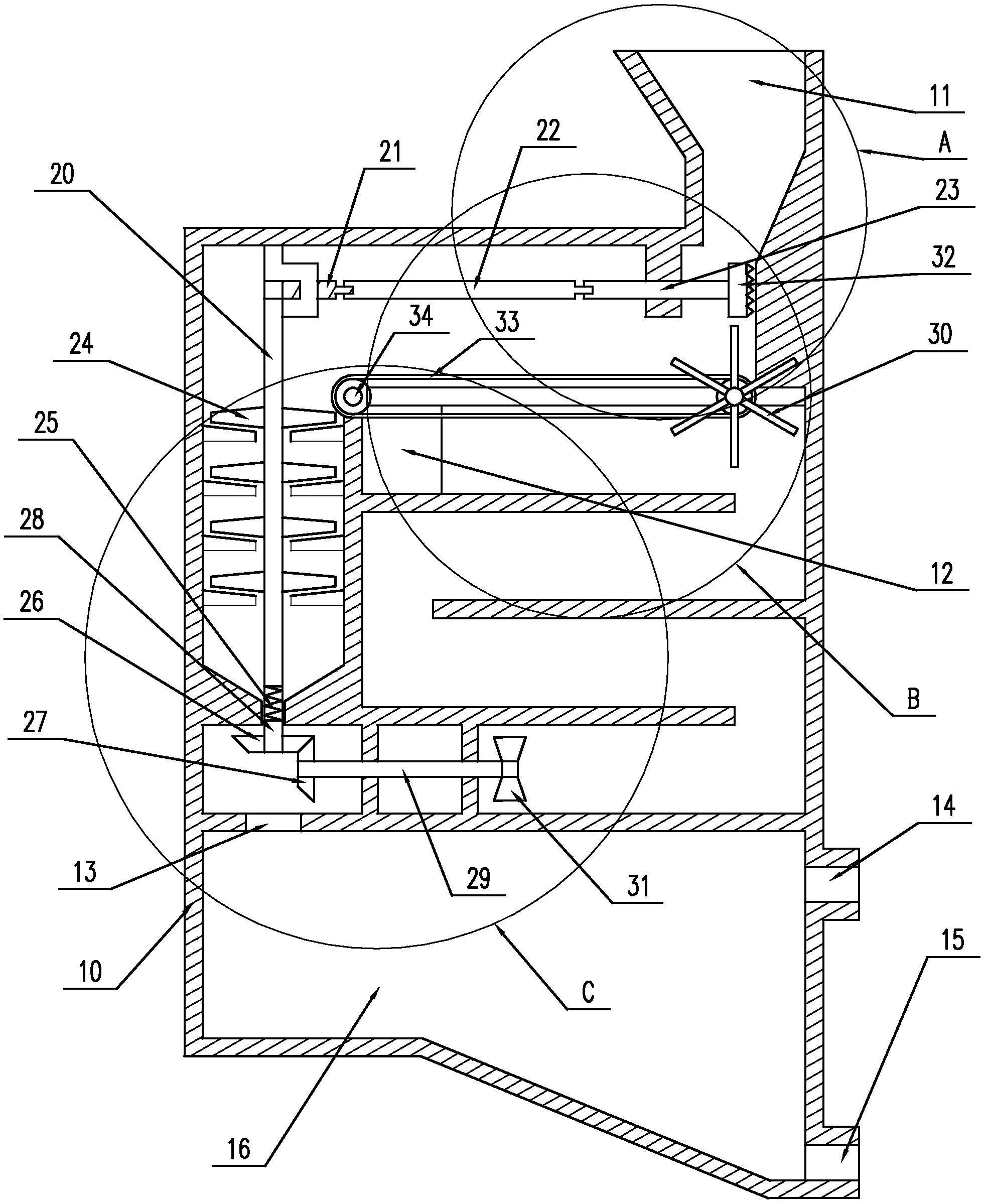

外壳(10)，其包括位于外壳(10)上方的进料口(11)、流道、进水口(12)、沉淀池(16)和搅拌室，所述流道贯通至所述沉淀池(16)，所述沉淀池(16)的上侧设置有出水管道(14)，下侧设置有排泥管道(15);
粉碎装置，其包括两端可转动地设置在所述外壳(10)内的传动轴(20)、第一连接件(21)、第二连接件(22)、第三连接件(23)、压碎片(33)、第一圆锥齿轮(26)、与所述第一圆锥齿轮(26)相配合的第二圆锥齿轮(27)、第一齿轮轴(28)、第二齿轮轴(29)和第二水力叶轮(31)，所述传动轴(20)具有曲轴部，所述第一连接件(21)一端套设在所述曲轴部的曲轴上、另一端与所述第二连接件(22)的一端相铰接，所述第二连接件(22)的另一端与所述第三连接件(23)的一端相铰接，所述第三连接件(23)的另一端固定连接至所述压碎片(33)，所述压碎片(33)位于所述进料口(11)的下方，所述外壳(10)内具有导向块，所述导向块上开设有导向孔，所述第三连接件(23)可滑动地设置在所述导向孔内，所述第一齿轮轴(28)一端传动连接至所述传动轴(20)的一端、另一端固定连接至所述第一圆锥齿轮(26)，所述第二齿轮轴(29)一端固定连接至所述第二圆锥齿轮(27)、另一端固定连接至所述第二水力叶轮(31)，所述外壳(10)内具有支架，所述第二齿轮轴(29)可转动地设置在所述支架上，所述第二水力叶轮(31)位于所述流道的末端，以及，
输送装置和搅拌装置，所述搅拌装置位于所述搅拌室内，所述搅拌装置包括固定设置在所述传动轴(20)上的打碎扇叶(24)，所述输送装置包括第一水力叶轮(30)和传动带(34)，所述第一水力叶轮(30)传动连接至所述传动带(34)的传动带(34)轮上，用于驱动所述传动带(34)传动，所述传动带(34)延伸至所述搅拌室，所述第一水力叶轮(30)至少部分位于所述流道内，以利用污水带动所述第一水力叶轮(30)转动，所述进料口(11)沿竖直方向的投影落至所述传动带(34)上，所述打碎扇叶(24)呈两侧中间向外凸起的碟形结构，所述进料室的侧壁上设置有与所述打碎扇叶(24)一一对应的研磨扇叶，所述研磨扇叶的上端面与所述打碎扇叶(24)的下端面相平行设置且具有用于容纳明矾通过的间距。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述搅拌室的下端具有向下逐渐向内收缩的锥形的导向部，所述传动轴(20)上具有螺纹段，所述螺纹段至少部分位于所述导向部内。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述打碎扇叶(24)上设置有若干锥形的打碎齿。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述沉淀池(16)的底部为倾斜设置。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述排泥管道(15)位于所述沉淀池(16)的底部较低的一侧。
说明书
一种污水处理装置
技术领域
本发明涉及污水处理设备领域，涉及到一种污水处理装置。
背景技术
传统的明矾污水处理装置无法将大块的明矾进行打碎操作，大块的明矾用于污水处理的效果不理想，且没有利用污水流动过程中产生的动能。
发明内容
本发明的主要目的在于提供一种污水处理装置，可以解决背景技术中所指出的问题。
为达到以上目的，本发明采用的技术方案为：一种污水处理装置，包括：
外壳，其包括位于外壳上方的进料口、流道、进水口、沉淀池和搅拌室，所述流道贯通至所述沉淀池，所述沉淀池的上侧设置有出水管道，下侧设置有排泥管道;
粉碎装置，其包括两端可转动地设置在所述外壳内的传动轴、第一连接件、第二连接件、第三连接件、压碎片、第一圆锥齿轮、与所述第一圆锥齿轮相配合的第二圆锥齿轮、第一齿轮轴、第二齿轮轴和第二水力叶轮，所述传动轴具有曲轴部，所述第一连接件一端套设在所述曲轴部的曲轴上、另一端与所述第二连接件的一端相铰接，所述第二连接件的另一端与所述第三连接件的一端相铰接，所述第三连接件的另一端固定连接至所述压碎片，所述压碎片位于所述进料口的下方，所述外壳内具有导向块，所述导向块上开设有导向孔，所述第三连接件可滑动地设置在所述导向孔内，所述第一齿轮轴一端传动连接至所述传动轴的一端、另一端固定连接至所述第一圆锥齿轮，所述第二齿轮轴一端固定连接至所述第二圆锥齿轮、另一端固定连接至所述第二水力叶轮，所述外壳内具有支架，所述第二齿轮轴可转动地设置在所述支架上，所述第二水力叶轮位于所述流道的末端，以及，
输送装置和搅拌装置，所述搅拌装置位于所述搅拌室内，所述搅拌装置包括固定设置在所述传动轴上的打碎扇叶，所述输送装置包括第一水力叶轮和传动带，所述第一水力叶轮传动连接至所述传动带的传动带轮上，用于驱动所述传动带传动，所述传动带延伸至所述搅拌室，所述第一水力叶轮至少部分位于所述流道内，以利用污水带动所述第一水力叶轮转动，所述进料口沿竖直方向的投影落至所述传动带上，所述打碎扇叶呈两侧中间向外凸起的碟形结构，所述进料室的侧壁上设置有与所述打碎扇叶一一对应的研磨扇叶，所述研磨扇叶的上端面与所述打碎扇叶的下端面相平行设置且具有用于容纳明矾通过的间距。
更优地，所述搅拌室的下端具有向下逐渐向内收缩的锥形的导向部，所述传动轴上具有螺纹段，所述螺纹段至少部分位于所述导向部内。
更优地，所述打碎扇叶上设置有若干锥形的打碎齿。
更优地，所述沉淀池的底部为倾斜设置。
更优地，所述排泥管道位于所述沉淀池的底部较低的一侧。
与现有技术相比，本发明的优点在于：本设计不仅解决了传统的明矾污水处理装置无法将大块的明矾进行打碎操作，大块的明矾用于污水处理的效果不理想，且没有利用污水流动过程中产生的动能的问题，可以利用污水流动的动能来运送明矾，并且能够对明矾进行二次打碎操作，并通过搅拌加速明矾与污水的混合，达到良好的污水处理效果。
