申请日2018.05.11
公开(公告)日2019.01.04
IPC分类号B30B9/06; B30B15/30; B30B15/32
摘要
本实用新型的目的是为了解决现有的废渣处理装置不够高效的难题，公开了一种高效环保的工业污水废渣处理装置，包括端盖、挡板、盛放筒、进料斗、通孔、通水箱、第一支撑杆、出水管、底板、盛放盘、密封层、出料环、旋转板、拨块、第二支撑杆、推板、第一接触块、伸缩管、第二接触块、导向板、安装杆、电机、转轴、转盘、第一齿条、第二齿条、滑动框和螺旋弹簧。本实用新型通过电机的设置和第一齿条与第二齿条的配合，从而方便使推板反复对废渣和废水进行挤压，从而便于对废渣进行压缩，对废渣进行收集处理，更加省力，值得进行推广，符合社会需求。
翻译权利要求书

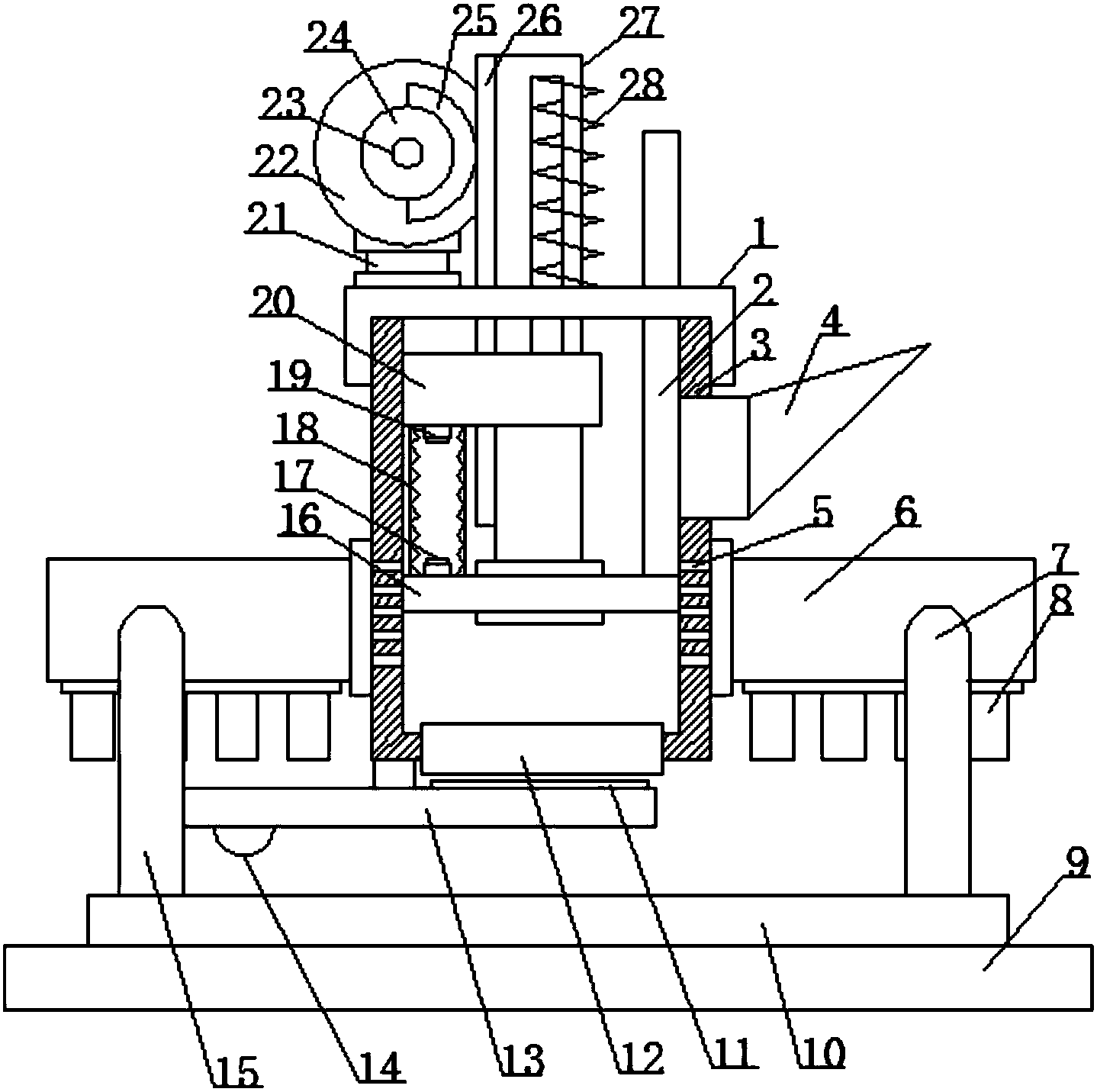

1.一种高效环保的工业污水废渣处理装置，包括底板(9)，其特征在于：所述底板(9)上侧固定安装有盛放盘(10)，所述盛放盘(10)上侧右端固定安装有第一支撑杆(7)，所述盛放盘(10)上侧左端固定安装有第二支撑杆(15)，所述第二支撑杆(15)右侧安装有旋转板(13)，所述旋转板(13)上侧表面固定安装有密封层(11)，所述旋转板(13)下侧表面固定安装有拨块(14)，所述第一支撑杆(7)和第二支撑杆(15)上端固定安装有通水箱(6)，所述通水箱(6)下侧表面均匀安装有出水管(8)，所述通水箱(6)之间固定安装有盛放筒(3)，所述盛放筒(3)与通水箱(6)之间均匀开设有通孔(5)，所述盛放筒(3)右表面上侧固定安装有进料斗(4)，所述盛放筒(3)内部左侧固定安装有导向板(20)，所述导向板(20)下表面左侧固定安装有第二接触块(19)，所述盛放筒(3)上侧固定安装有端盖(1)，所述端盖(1)上侧左端固定安装有安装杆(21)，所述安装杆(21)上端固定安装有电机(22)，所述电机(22)中部安装有转轴(23)，所述转轴(23)表面固定安装有转盘(24)，所述转盘(24)表面外半周固定安装有第一齿条(25)，所述导向板(20)内部套接有滑动框(27)，所述滑动框(27)表面套接有螺旋弹簧(28)，所述滑动框(27)下端固定安装有推板(16)，所述推板(16)上表面右侧固定安装有挡板(2)，所述推板(16)上表面左侧固定安装有第一接触块(17)，所述第一接触块(17)和第二接触块(19)外侧套接有伸缩管(18)，所述盛放筒(3)底面固定安装有出料环(12)。
2.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述出料环(12)为圆环结构且与盛放筒(3)接通。
3.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述旋转板(13)与第二支撑杆(15)转动配合。
4.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述挡板(2)与端盖(1)滑动配合。
5.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述滑动框(27)与端盖(1)滑动配合。
6.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述伸缩管(18)为橡胶材料制成。
7.根据权利要求1所述的一种高效环保的工业污水废渣处理装置，其特征在于：所述推板(16)与盛放筒(3)滑动配合。
说明书
一种高效环保的工业污水废渣处理装置
技术领域
本实用新型涉及废水废渣处理领域，尤其涉及一种高效环保的工业污水废渣处理装置。
背景技术
工业废物，即工业固体废弃物，是指工矿企业在生产活动过程中排放出来的各种废渣、粉尘及其他废物等。如化学工业的酸碱污泥、机械工业的废铸砂、食品工业的活性炭渣、纤维工业的动植物的纤维屑、硅酸盐工业的砖瓦碎块等。这种固体废物，数量庞大，成分复杂，种类繁多。随着工业生产的发展，工业废物数量日益增加。其消极堆放，占用土地，污染土壤、水源和大气，影响作物生长，危害人体健康。如经过适当的工艺处理，可成为工业原料或能源。工业固体废物较废水、废气容易实现资源化。
工业上产生的废水废渣在进行处理的时候，现有的采用人工的方式对废水废渣进行挤压，从而将挤压干的废渣进行收集处理，变成工业原料和能源，但是这种操作比较缓慢，同时也比较费力，也有的是将废水和废渣通入净化设备内进行处理，但是现有的净化设备不便进行操作，同时也会消耗大量的电能，需要将废水和废渣运送到净化设备附近进行操作，比较麻烦，还有的装置不便根据盛装的废渣和废水的量对电机的转动进行控制，不够智能化，需要人工反复对电机的电源进行控制，因此，急需设计一种高效环保的工业污水废渣处理装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种高效环保的工业污水废渣处理装置。
本实用新型是通过以下技术方案实现：
一种高效环保的工业污水废渣处理装置，包括底板，所述底板上侧固定安装有盛放盘，所述盛放盘上侧右端固定安装有第一支撑杆，所述盛放盘上侧左端固定安装有第二支撑杆，所述第二支撑杆右侧安装有旋转板，所述旋转板上侧表面固定安装有密封层，所述旋转板下侧表面固定安装有拨块，所述第一支撑杆和第二支撑杆上端固定安装有通水箱，所述通水箱下侧表面均匀安装有出水管，所述通水箱之间固定安装有盛放筒，所述盛放筒与通水箱之间均匀开设有通孔，所述盛放筒右表面上侧固定安装有进料斗，所述盛放筒内部左侧固定安装有导向板，所述导向板下表面左侧固定安装有第二接触块，所述盛放筒上侧固定安装有端盖，所述端盖上侧左端固定安装有安装杆，所述安装杆上端固定安装有电机，所述电机中部安装有转轴，所述转轴表面固定安装有转盘，所述转盘表面外半周固定安装有第一齿条，所述导向板内部套接有滑动框，所述滑动框表面套接有螺旋弹簧，所述滑动框下端固定安装有推板，所述推板上表面右侧固定安装有挡板，所述推板上表面左侧固定安装有第一接触块，所述第一接触块和第二接触块外侧套接有伸缩管，所述盛放筒底面固定安装有出料环。
作为本实用新型的优选技术方案，所述出料环为圆环结构且与盛放筒接通。
作为本实用新型的优选技术方案，所述旋转板与第二支撑杆转动配合。
作为本实用新型的优选技术方案，所述挡板与端盖滑动配合。
作为本实用新型的优选技术方案，所述滑动框与端盖滑动配合。
作为本实用新型的优选技术方案，所述伸缩管为橡胶材料制成。
作为本实用新型的优选技术方案，所述推板与盛放筒滑动配合。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过电机的设置和第一齿条与第二齿条的配合，从而方便使推板反复对废渣和废水进行挤压，从而便于对废渣进行压缩，对废渣进行收集处理，更加省力，通过第一接触块和第二接触块的设置，从而方便对电机的接通与否进行控制，方便根据废渣的量进行控制，更智能化，避免人工反复对电机的开关进行控制，通过伸缩管的设置，从而方便对第一接触块和第二接触块进行保护，避免使第一接触块和第二接触块见水，提高了第一接触块和第二接触块的使用寿命，通过通水箱的设置，从而在对废渣进行挤压的时候对废渣上的杂质进行冲洗，从而便于对废渣进行再次利用，且设计更合理，操作方便，值得推广，符合社会需求。
