申请日2018.05.10
公开(公告)日2018.08.17
IPC分类号C02F9/10; C02F101/34
摘要
本发明涉及废水处理技术领域，且公开了一种集吸附和蒸发为一体的1，3，5‑三甲氧基苯废水排放处理工艺，包括安装底座，所述安装底座的顶部固定连接有废水箱，所述废水箱的左侧连通有废水管，所述废水箱的顶部活动连接有废水盖，所述废水箱的内部固定连接有横块，所述横块的顶部开设有滑槽，所述滑槽的内部放置有滑轮，所述滑轮的顶部固定连接有吸附箱，所述吸附箱的内部放置有吸附物，所述吸附箱的顶部和底部固定连接有滤网，所述吸附箱的左侧固定连接有拉手，所述废水箱的左侧插接有滴药管。该集吸附和蒸发为一体的1，3，5‑三甲氧基苯废水排放处理工艺，实现了同时使用吸附和蒸发对废水进行处理的目的。
翻译权利要求书

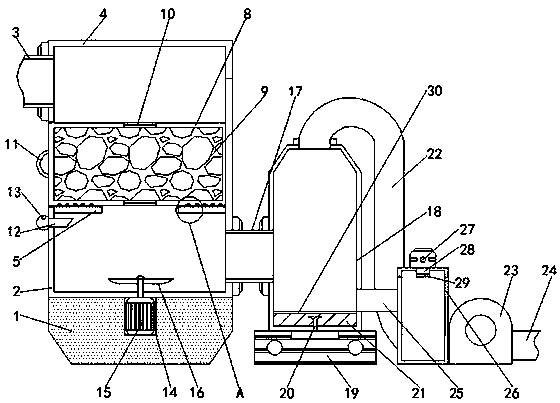

1.一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，包括安装底座(1)，其特征在于：所述安装底座(1)的顶部固定连接有废水箱(2)，所述废水箱(2)的左侧连通有废水管(3)，所述废水箱(2)的顶部活动连接有废水盖(4)，所述废水箱(2)的内部固定连接有横块(5)，所述横块(5)的顶部开设有滑槽(6)，所述滑槽(6)的内部放置有滑轮(7)，所述滑轮(7)的顶部固定连接有吸附箱(8)，所述吸附箱(8)的内部放置有吸附物(9)，所述吸附箱(8)的顶部和底部固定连接有滤网(10)，所述吸附箱(8)的左侧固定连接有拉手(11)，所述废水箱(2)的左侧插接有滴药管(12)，所述滴药管(12)的左侧固定连接有连接块(13)，所述安装底座(1)的顶部开设有固定槽(14)，所述固定槽(14)的内部放置有搅拌电机(15)，所述搅拌电机(15)的顶部通过输出轴固定连接有搅拌桨(16)，所述废水箱(2)的右侧连通有连接管(17)，所述连接管(17)的右侧连通有加热箱(18)，所述加热箱(18)的底部固定连接有加热装置(19)，所述加热装置(19)的顶部固定连接有加热丝(20)，所述加热丝(20)的外部固定连接有导热块(21)，所述导热块(21)的顶部固定连接有隔层(30)，所述隔层(30)与加热箱(18)固定连接，所述加热箱(18)的顶部固定连接有气管(22)，所述气管(22)远离加热箱(18)的一端连通有冷凝器(23)，所述冷凝器(23)的右侧连通有出水管(24)，所述加热箱(18)的右侧固定连接有硬管(25)，所述硬管(25)的右侧连通有收集箱(26)，所述收集箱(26)的顶部固定连接有风机(27)，所述风机(27)的底部固定连接有风嘴(28)，所述风嘴(28)的底部固定连接有网布(29)。
2.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述废水管(3)的外部固定连接有固定块，所述固定块与废水箱(2)固定连接。
3.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述滑轮(7)的数量为六个到十四个之间，所述横块(5)的数量为一个到两个之间。
4.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述滴药管(12)位于拉手(11)的下方，所述拉手(11)位于废水管(3)的下方，所述连接管(17)所处的水平面低于滴药管(12)所处的水平面。
5.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述导热块(21)由氧化铝组成，所述连接管(17)的长度小于气管(22)的长度，所述连接管(17)的管径大于气管(22)的管径。
6.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述加热箱(18)的容积小于废水箱(2)的容积，所述收集箱(26)的容积小于加热箱(18)的容积。
7.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述收集箱(26)包括箱体、铰链和掀盖，所述箱体与硬管(25)相连通，所述箱体的顶部固定连接有铰链，铰链的顶部固定连接有掀盖，所述掀盖与箱体相接触。
8.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述冷凝器(23)位于收集箱(26)的右侧，所述冷凝器(23)的高度小于收集箱(26)的高度。
9.根据权利要求1所述的一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，其特征在于：所述废水箱(2)的左侧开设有孔洞，所述孔洞与吸附箱(8)相接触。
说明书
一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺
技术领域
本发明涉及废水处理技术领域，具体为一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺。
背景技术
1，3，5-三甲氧基苯的化学性质：白色结晶粉末，熔点51-53℃，沸点255℃，用途是用于医药和有机合成中间体。
根据中国发明CN 101693649 A中公布的一种1，3，5-三甲氧基苯的制备方法，该制备方法采用卤化亚铜作为反应催化剂，采用不加反应溶剂的方法，提高了产品纯度和收率，降低了生产成本，但是1，3，5-三甲氧基苯废水目前没有专门的排放处理装置，不能同时经过吸附和蒸发对废水进行处理，不及时进行处理的话，1，3，5-三甲氧基苯废水会对环境产生影响，故而提出一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺来解决上述所提出的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，具备同时使用吸附和蒸发对废水进行处理等优点，解决了1，3，5-三甲氧基苯废水目前没有专门的排放处理装置，不能同时经过吸附和蒸发对废水进行处理，不及时进行处理的话，1，3，5-三甲氧基苯废水会对环境产生影响的问题。
(二)技术方案
为实现上述同时使用吸附和蒸发对废水进行处理的目的，本发明提供如下技术方案：一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，包括安装底座，所述安装底座的顶部固定连接有废水箱，所述废水箱的左侧连通有废水管，所述废水箱的顶部活动连接有废水盖，所述废水箱的内部固定连接有横块，所述横块的顶部开设有滑槽，所述滑槽的内部放置有滑轮，所述滑轮的顶部固定连接有吸附箱，所述吸附箱的内部放置有吸附物，所述吸附箱的顶部和底部固定连接有滤网，所述吸附箱的左侧固定连接有拉手，所述废水箱的左侧插接有滴药管，所述滴药管的左侧固定连接有连接块，所述安装底座的顶部开设有固定槽，所述固定槽的内部放置有搅拌电机，所述搅拌电机的顶部通过输出轴固定连接有搅拌桨，所述废水箱的右侧连通有连接管，所述连接管的右侧连通有加热箱，所述加热箱的底部固定连接有加热装置，所述加热装置的顶部固定连接有加热丝，所述加热丝的外部固定连接有导热块，所述导热块的顶部固定连接有隔层，所述隔层与加热箱固定连接，所述加热箱的顶部固定连接有气管，所述气管远离加热箱的一端连通有冷凝器，所述冷凝器的右侧连通有出水管，所述加热箱的右侧固定连接有硬管，所述硬管的右侧连通有收集箱，所述收集箱的顶部固定连接有风机，所述风机的底部固定连接有风嘴，所述风嘴的底部固定连接有网布。
优选的，所述废水管的外部固定连接有固定块，所述固定块与废水箱固定连接。
优选的，所述滑轮的数量为六个到十四个之间，所述横块的数量为一个到两个之间。
优选的，所述滴药管位于拉手的下方，所述拉手位于废水管的下方，所述连接管所处的水平面低于滴药管所处的水平面。
优选的，所述导热块由氧化铝组成，所述连接管的长度小于气管的长度，所述连接管的管径大于气管的管径。
优选的，所述加热箱的容积小于废水箱的容积，所述收集箱的容积小于加热箱的容积。
优选的，所述收集箱包括箱体、铰链和掀盖，所述箱体与硬管相连通，所述箱体的顶部固定连接有铰链，铰链的顶部固定连接有掀盖，所述掀盖与箱体相接触。
优选的，所述冷凝器位于收集箱的右侧，所述冷凝器的高度小于收集箱的高度。
优选的，所述废水箱的左侧开设有孔洞，所述孔洞与吸附箱相接触。
(三)有益效果
与现有技术相比，本发明提供了一种集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，具备以下有益效果：
1、该集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，通过废水箱和废水管，提供一个处理废水的空间，放置在废水箱内部的吸附箱将上方的废水通滤网和吸附物进行一次处理，然后废水从下方的滤网处流出，流出的废水堆积在废水箱的底部然后使用连接块和滴药管添加处理药剂，启动搅拌电机进行搅拌，当水量积蓄到一定量之后，水流从连接管进入加热箱中，达到了吸附废水的效果，经过处理的废水减小了对环境的影响。
2、该集吸附和蒸发为一体的1，3，5-三甲氧基苯废水排放处理工艺，通过加热箱底部的加热装置对加热丝进行加热，热量通过导热块进行扩散，隔层防止了水与上述结构之间接触，水经过持续的加热分为固体部分和气体部分，气体部分经由气管和冷凝器重新凝结成水，然后从出水管排出，固体部分，可以通过启动风机，将固体部分牵引至收集箱内，风机底部的风嘴上的网布防止固体部分进入风机，达到了蒸发处理废水的效果，使得废水达到排放标准。
