申请日2018.04.09
公开(公告)日2018.09.04
IPC分类号C02F1/44; B01D65/02
摘要

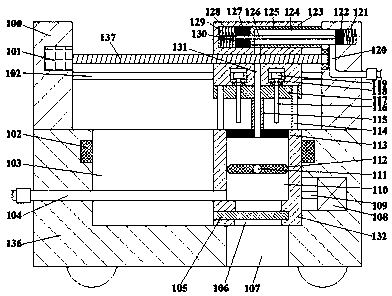

本发明公开了一种水处理机器人装置，包括机身以及设置在所述机身顶部左右对称的固定台，所述机身内设有开口向上的切换腔，所述切换腔底部内壁内贯通设有排渣口，所述切换腔内滑动配合连接有超滤箱体，所述超滤箱体内设有靠口向上的超滤腔，所述超滤箱体顶部端面四角设有向上延伸的导滑杆，所述导滑杆顶部末端固定连接有承载块，所述导滑杆上滑动配合连接有活动块，所述活动块底部端面上设有上下延伸的支撑块;本发明结构简单，操作方便，自动化程度高，清洁便利，水处理效率高。
权利要求书
1.一种水处理机器人装置，包括机身以及设置在所述机身顶部左右对称的固定台，其特征在于：所述机身内设有开口向上的切换腔，所述切换腔底部内壁内贯通设有排渣口，所述切换腔内滑动配合连接有超滤箱体，所述超滤箱体内设有靠口向上的超滤腔，所述超滤箱体顶部端面四角设有向上延伸的导滑杆，所述导滑杆顶部末端固定连接有承载块，所述导滑杆上滑动配合连接有活动块，所述活动块底部端面上设有上下延伸的支撑块，所述支撑块底部末端设有用以与所述超滤腔滑动配合连接的加压活塞，所述承载块内螺纹配合连接有左右延伸的调节螺纹杆，所述调节螺纹杆右端延伸末端与所述固定台上靠近所述承载块的端面转动配合连接，所述调节螺纹杆左端末端动力连接有电动机，所述电动机外表面嵌设于所述固定台靠近所述承载块的端面内且与之固定连接，所述承载块内设有位于所述调节螺纹杆底部且左右对称的第一空腔，所述承载块内滑动配合连接有左右延伸且贯穿所述第一空腔的直齿板，所述直齿板左右延伸末端贯穿所述承载块左右端面且与所述固定台相靠近的端面固定连接，所述活动块内螺纹配合连接有位于所述第一空腔底部且上下延伸的升降螺纹杆，所述升降螺纹杆顶部延伸末端伸进所述第一空腔内且在末端设有用以与所述直齿板齿合连接的第一齿转轮，所述承载块内固设有上下延伸的出水管，所述出水管底部延伸末端贯穿所述活动块、所述支撑块和所述加压活塞且与之滑动配合连接，所述承载块内设有与所述出水管顶部相通的接水组件，右端所述固定台上设有用以与所述接水组件相互嵌接配合的供水组件。
2.根据权利要求1所述的一种水处理机器人装置，其特征在于：所述超滤箱体底部壁体内设有用以与所述排渣口相通的排渣卡口，所述超滤箱体后端壁体内设有第二空腔，所述超滤箱体内滑动配合连接有用以关开所述排渣卡口的闸板，所述闸板左端延伸末端贯穿所述超滤箱体左端端面，所述超滤腔内设有超滤薄膜，所述超滤薄膜上设有位于所述第二空腔前端且前后延伸的转动轴，所述转动轴前端延伸末端与所述超滤腔内壁转动配合连接，所述转动轴后端延伸末端伸进所述第二空腔内且在末端设有第二齿转轮，所述超滤箱体内滑动配合连接有位于所述第二空腔底部且与所述第二齿转轮齿合连接的顶齿滑块，所述顶齿滑块前端端面与所述闸板后端端面固定连接，所述顶齿滑块后端顶压设有第三顶压弹簧，所述转换腔右端内壁内嵌设有推动器，所述推动器左端末端设有用以与所述顶齿滑块动力连接的推杆。
3.根据权利要求1所述的一种水处理机器人装置，其特征在于：所述接水组件包括设置在所述承载块内开口向右的嵌接槽，所述嵌接槽底部内壁与所述出水管顶部相通，所述嵌接槽内滑动配合连接有第一活塞，所述嵌接槽内顶压设有位于所述第一活塞左端的第一顶压弹簧，所述嵌接槽左端内壁内固定设有向右延伸的顶推杆，所述顶推杆贯穿所述第一活塞且与之滑动配合连接。
4.根据权利要求1所述的一种水处理机器人装置，其特征在于：所述供水组件包括设置在所述固定台上靠近所述承载块端面上的且用以所述嵌接槽嵌接的嵌接块，所述嵌接块内设有接水转换腔，所述接水转换腔右端伸进所述固定台内，所述接水转换腔底部内壁内贯通设有用以与所述出水管相通的对接口，所述接水转换腔左端内壁体内设有用以与所述顶推杆滑动配合连接的通孔，所述接水转换腔内滑动配合连接有第二活塞，所述接水转换腔内设有位于所述第二活塞右端的第二顶压弹簧，所述接水转换腔底部内部内相通设有位于所述固定台内的进水管，所述进水管另一端贯穿并伸出所述右端固定台右端端面。
5.根据权利要求1所述的一种水处理机器人装置，其特征在于：所述切换腔左端内壁体内滑动配合连接有左右延伸的排水管，所述排水管右端延伸末端伸进所述切换腔内并贯通所述超滤箱体左端内壁且与之固定连接，所述排水管右端延伸末端贯穿所述机身左端端面，所述切换腔左右内壁内嵌设有相对应的抵接感应器，所述抵接感应器与所述电动机电联。
说明书
一种水处理机器人装置
技术领域
本发明涉及环保技术领域，具体是一种水处理机器人装置。
背景技术
随着科技的发展，社会的进步，国家一直促进高科技的发展，在环保技术领域中，一直存在一个比较困难的技术问题，一般的超滤水处理装置压力不易控制，导致处理效果不佳，出水较慢，杂质过滤不充分，而且一般的超滤水处理加压与加水工作分离，影响水处理效率，在频繁的超滤过程中薄膜得不到及时的清理，此装置有效解决了此问题。
发明内容
本发明所要解决的技术问题是提供一种水处理机器人装置，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种水处理机器人装置，包括机身以及设置在所述机身顶部左右对称的固定台，所述机身内设有开口向上的切换腔，所述切换腔底部内壁内贯通设有排渣口，所述切换腔内滑动配合连接有超滤箱体，所述超滤箱体内设有靠口向上的超滤腔，所述超滤箱体顶部端面四角设有向上延伸的导滑杆，所述导滑杆顶部末端固定连接有承载块，所述导滑杆上滑动配合连接有活动块，所述活动块底部端面上设有上下延伸的支撑块，所述支撑块底部末端设有用以与所述超滤腔滑动配合连接的加压活塞，所述承载块内螺纹配合连接有左右延伸的调节螺纹杆，所述调节螺纹杆右端延伸末端与所述固定台上靠近所述承载块的端面转动配合连接，所述调节螺纹杆左端末端动力连接有电动机，所述电动机外表面嵌设于所述固定台靠近所述承载块的端面内且与之固定连接，所述承载块内设有位于所述调节螺纹杆底部且左右对称的第一空腔，所述承载块内滑动配合连接有左右延伸且贯穿所述第一空腔的直齿板，所述直齿板左右延伸末端贯穿所述承载块左右端面且与所述固定台相靠近的端面固定连接，所述活动块内螺纹配合连接有位于所述第一空腔底部且上下延伸的升降螺纹杆，所述升降螺纹杆顶部延伸末端伸进所述第一空腔内且在末端设有用以与所述直齿板齿合连接的第一齿转轮，所述承载块内固设有上下延伸的出水管，所述出水管底部延伸末端贯穿所述活动块、所述支撑块和所述加压活塞且与之滑动配合连接，所述承载块内设有与所述出水管顶部相通的接水组件，右端所述固定台上设有用以与所述接水组件相互嵌接配合的供水组件。
作为优选地技术方案，所述超滤箱体底部壁体内设有用以与所述排渣口相通的排渣卡口，所述超滤箱体后端壁体内设有第二空腔，所述超滤箱体内滑动配合连接有用以关开所述排渣卡口的闸板，所述闸板左端延伸末端贯穿所述超滤箱体左端端面，所述超滤腔内设有超滤薄膜，所述超滤薄膜上设有位于所述第二空腔前端且前后延伸的转动轴，所述转动轴前端延伸末端与所述超滤腔内壁转动配合连接，所述转动轴后端延伸末端伸进所述第二空腔内且在末端设有第二齿转轮，所述超滤箱体内滑动配合连接有位于所述第二空腔底部且与所述第二齿转轮齿合连接的顶齿滑块，所述顶齿滑块前端端面与所述闸板后端端面固定连接，所述顶齿滑块后端顶压设有第三顶压弹簧，所述转换腔右端内壁内嵌设有推动器，所述推动器左端末端设有用以与所述顶齿滑块动力连接的推杆。
作为优选地技术方案，所述接水组件包括设置在所述承载块内开口向右的嵌接槽，所述嵌接槽底部内壁与所述出水管顶部相通，所述嵌接槽内滑动配合连接有第一活塞，所述嵌接槽内顶压设有位于所述第一活塞左端的第一顶压弹簧，所述嵌接槽左端内壁内固定设有向右延伸的顶推杆，所述顶推杆贯穿所述第一活塞且与之滑动配合连接。
作为优选地技术方案，所述供水组件包括设置在所述固定台上靠近所述承载块端面上的且用以所述嵌接槽嵌接的嵌接块，所述嵌接块内设有接水转换腔，所述接水转换腔右端伸进所述固定台内，所述接水转换腔底部内壁内贯通设有用以与所述出水管相通的对接口，所述接水转换腔左端内壁体内设有用以与所述顶推杆滑动配合连接的通孔，所述接水转换腔内滑动配合连接有第二活塞，所述接水转换腔内设有位于所述第二活塞右端的第二顶压弹簧，所述接水转换腔底部内部内相通设有位于所述固定台内的进水管，所述进水管另一端贯穿并伸出所述右端固定台右端端面。
作为优选地技术方案，所述切换腔左端内壁体内滑动配合连接有左右延伸的排水管，所述排水管右端延伸末端伸进所述切换腔内并贯通所述超滤箱体左端内壁且与之固定连接，所述排水管右端延伸末端贯穿所述机身左端端面，所述切换腔左右内壁内嵌设有相对应的抵接感应器，所述抵接感应器与所述电动机电联。
本发明的有益效果是：由于本发明的设备在初始状态时，所述推杆处于完全收缩状态，此时，所述超滤薄膜处于水平位置，所述闸板将所述排渣卡口完全密封，所述顶齿滑块处于所述超滤箱体最右端，所述超滤箱体位于所述转换腔最右端，所述活动块顶部端面与所述承载块抵接，所述加压活塞位于所述超滤腔最顶部，所述出水管底部末端与所述加压活塞底部端面齐平，所述嵌接块最大程度伸进所述嵌接槽内，此时，所述顶推杆伸进所述接水转换腔内并与所述第二活塞顶压连接，所述对接口与所述出水管顶部对接并连通，所述第二活塞位于所述进水管右端，此时，所述接水转换腔与所述进出管相通，从而便于装置的维护和上水。
当使用本发明的设备进行超滤水处理工作时，首先将所述进水管与外界所需处理的水储存装置连接，此时，污水进入所述超滤腔内，然后将装置整体通电，启动所述电动机带动所述调节螺纹杆转动，所述调节螺纹杆带动所述承载块和所述超滤箱体构成的一体左移，此时，所述直齿板带动所述第一齿转轮转动，所述第一齿转轮带动所述升降螺纹杆转动，使所述活动块、所述支撑块和所述加压活塞构成的一体下移，压缩所述超滤腔内的水快速过滤，同时，所述嵌接块与所述嵌接槽相背离移动滑出，由于，所述第一顶压弹簧和所述第二顶压弹簧的作用，所述第一活塞密封所述出水管，所述第二活塞密封所述进水管，使超滤工作处于绝密的空间内，同时停止污水的加入，当所述超滤箱体移动至所述转换腔最左端时，所述加压活塞与所述超滤薄膜抵接，此时，抵接感应器被触发，所述抵接感应器控制所述电动机带动所述调节螺纹杆反向转动，使承载块和所述超滤箱体构成的一体右移恢复初始状态，此种过程完成一次完整的超滤水处理工作，从而提高装置进行超滤水处理的工作效果以及效率。
当超滤薄膜需要清理时，首先将装置控制在初始状态，然后启动所述推动器使所述推杆伸长，所述推杆推动所述顶齿滑块左移，所述顶齿滑块带动所述闸板左移，使所述超滤腔、所述排渣卡口和所述排渣口连通，同时，所述顶齿滑块带动所述第二齿转轮转动，所述第二齿转轮带动所述超滤薄膜转动，将所述超滤薄膜上的杂质甩掉，同时，配合电动机的工作，用水不停的冲刷，从而提高了装置实用性能。
本发明的设备结构简单，操作方便，通过采用同一动力源实现上水和超滤工作同时进行，结构配合密切，自动化程度高，环保性能好，水处理效果较好，效率高，又在原动力部件的基础上设置清洁装置，极大的提高了装置实用性能。
