申请日2018.05.09
公开(公告)日2018.08.03
IPC分类号E02D29/14
摘要
本发明公开了一种排水管道系统污水检查井盖专用自动安装机，包括车体，所述车体上开设有集盖仓，集盖仓内放置有若干井盖，此排水管道系统污水检查井盖专用自动安装机结构简单，第一滚筒和第二滚筒的作用是能够使井盖更好的移动，手动向右按压连接杆，并且将第一电磁铁和第二电磁铁通电，从而使两个夹板相互靠近的移动夹紧井盖，再向右移动连接杆，使井盖位于出盖口的正上方，再向右拉动第一插杆，拉扯钢丝，让两个夹板相互远离的移动，井盖能够通过出盖口掉落下来，简化了井盖的运输，方便快捷，将运输和安装一体化，省时省力，方便快捷。
翻译权利要求书

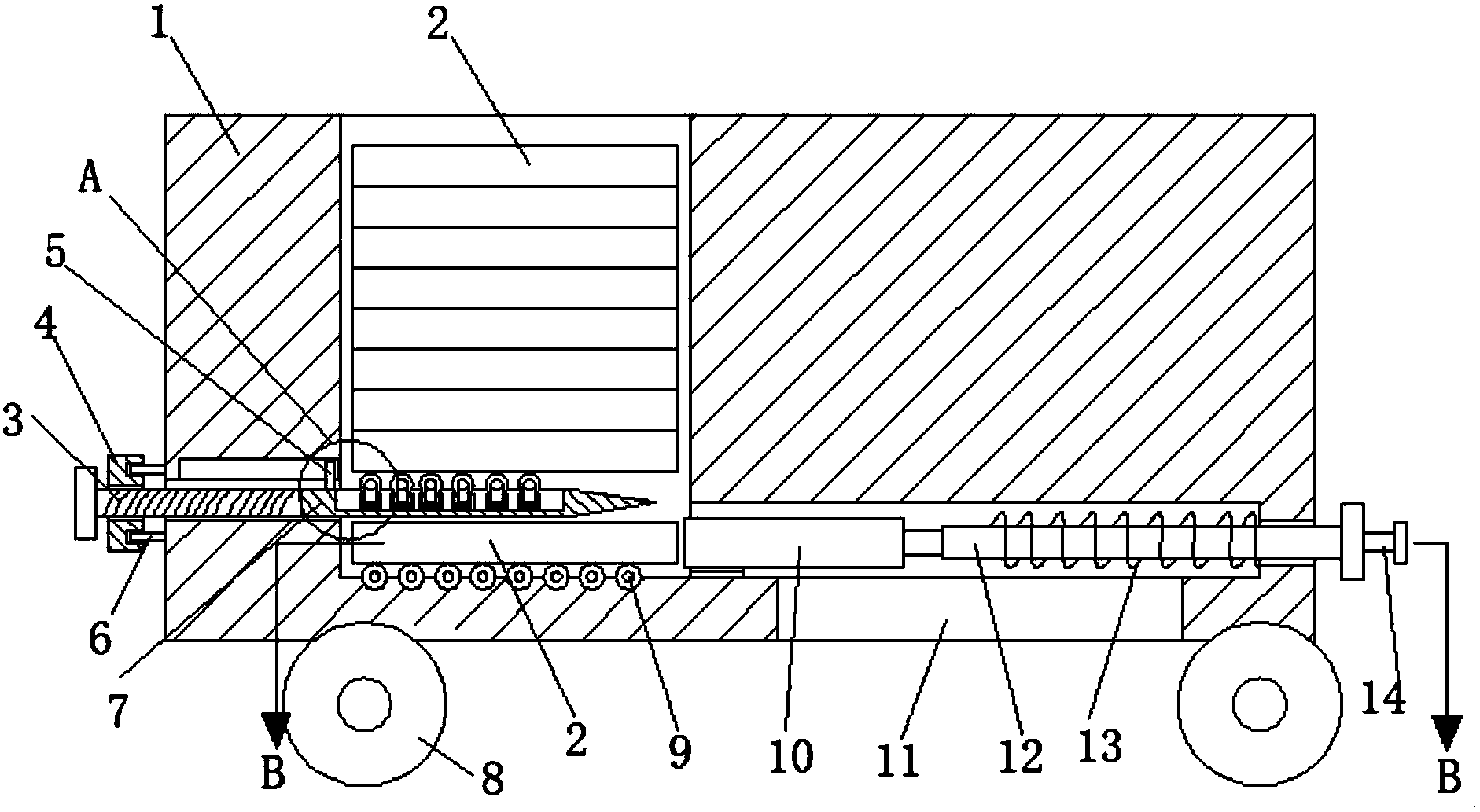

1.一种排水管道系统污水检查井盖专用自动安装机，包括车体(1)，其特征在于：所述车体(1)上开设有集盖仓，集盖仓内放置有若干井盖(2)，所述车体(1)的侧壁固定连接若干第二限位杆(6)的一端，第二限位杆(6)的另一端滑动连接在螺帽(4)侧壁所开设的环形滑槽内，所述螺杆(3)贯穿车体(1)上开设的第一通孔，第一通孔内开设有条形滑槽，所述条形滑槽内滑动连接第一限位杆(5)的一端，第一限位杆(5)的另一端固定连接在支撑板(7)的上端面，支撑板(7)的一端与螺杆(3)固定连接，所述支撑板(7)滑动贯穿第一通孔，所述支撑板(7)的上端面开设有凹槽，凹槽内固定连接两第一套筒(17)，所述第一套筒(17)的内底壁通过第二弹簧(18)连接第二插杆(24)的一端，第二插杆(24)的另一端活动贯穿第一套筒(17)的顶壁，两列所述第二插杆(24)之间转动连接有转轴，转轴固定贯穿第二滚筒(16)，所述集盖仓的底部安装有若干第一滚筒(9)，所述集盖仓的侧壁开设有第二条形通孔，第二条形通孔内活动插接有连接杆(12)，连接杆(12)的左端对称铰接有两个夹板(10)，两个所述夹板(10)相互远离的一侧均固定连接转杆(20)的一端，转杆(20)的另一端活动插接在第二套筒(21)内并且固定连接第二电磁铁(22)的一侧，第二电磁铁(22)的另一侧通过第三弹簧(23)连接第一电磁铁(19)的一侧，第一电磁铁(19)的另一侧与第二套筒(21)的内底壁固定连接，所述第二套筒(21)与连接杆(12)的侧壁固定连接，所述连接杆(12)的右端滑动贯穿第二通孔的侧壁，且连接杆(12)的右端开设有安装槽，安装槽内滑动插接有第一插杆(14)，第一插杆(14)的左端固定连接若干钢丝(15)的一端，钢丝(15)的另一端滑动贯穿连接杆(12)和第二套筒(21)的侧壁，并且连接在第二电磁铁(22)上，所述连接杆(12)上活动套接有第一弹簧(13)，第一弹簧(13)的两端分别连接在连接杆(12)的侧壁和第二条形通孔的侧壁上，所述车体(1)的外底壁安装有若干滚轮(8)，所述第二条形通孔的底壁开设有出盖口(11)，所述第一电磁铁(19)、第二电磁铁(22)和外部电源通过导线共同组成一条串联电路。
2.根据权利要求1所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述支撑板(7)的右端为楔形结构。
3.根据权利要求1所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述螺帽(4)为六角型。
4.根据权利要求1所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述转杆(20)为弧形结构。
5.根据权利要求4所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述转杆(20)的转动中心与转杆(20)的圆心相同。
6.根据权利要求1所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述第一电磁铁(19)和第二电磁铁(22)的方向相反设置。
7.根据权利要求1所述的一种排水管道系统污水检查井盖专用自动安装机，其特征在于：所述夹板(10)为橡胶材料。
说明书
一种排水管道系统污水检查井盖专用自动安装机
技术领域
本发明涉及工业设备领域，具体为一种排水管道系统污水检查井盖专用自动安装机。
背景技术
污水检查井是排水管道系统上为检查和清理管道而设立的井，同时还起连接管段和管道系统的通风作用。相邻两井之间管段应在一条直线上污水检查井方便工作人员对排水管道系统内淤积的杂物进行清理，方便工作人员检查排水管道系统是否正常运作。但是现有污水检查井盖运输和安装是分两步人工进行，工作人员需要将井盖从运输车上运到井口，再进行安装，费时费力，为此，提出一种排水管道系统污水检查井盖专用自动安装机。
发明内容
本发明的目的在于提供一种排水管道系统污水检查井盖专用自动安装机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种排水管道系统污水检查井盖专用自动安装机，包括车体，所述车体上开设有集盖仓，集盖仓内放置有若干井盖，所述车体的侧壁固定连接若干第二限位杆的一端，第二限位杆的另一端滑动连接在螺帽侧壁所开设的环形滑槽内，所述螺杆贯穿车体上开设的第一通孔，第一通孔内开设有条形滑槽，所述条形滑槽内滑动连接第一限位杆的一端，第一限位杆的另一端固定连接在支撑板的上端面，支撑板的一端与螺杆固定连接，所述支撑板滑动贯穿第一通孔，所述支撑板的上端面开设有凹槽，凹槽内固定连接两第一套筒，所述第一套筒的内底壁通过第二弹簧连接第二插杆的一端，第二插杆的另一端活动贯穿第一套筒的顶壁，两列所述第二插杆之间转动连接有转轴，转轴固定贯穿第二滚筒，所述集盖仓的底部安装有若干第一滚筒，所述集盖仓的侧壁开设有第二条形通孔，第二条形通孔内活动插接有连接杆，连接杆的左端对称铰接有两个夹板，两个所述夹板相互远离的一侧均固定连接转杆的一端，转杆的另一端活动插接在第二套筒内并且固定连接第二电磁铁的一侧，第二电磁铁的另一侧通过第三弹簧连接第一电磁铁的一侧，第一电磁铁的另一侧与第二套筒的内底壁固定连接，所述第二套筒与连接杆的侧壁固定连接，所述连接杆的右端滑动贯穿第二通孔的侧壁，且连接杆的右端开设有安装槽，安装槽内滑动插接有第一插杆，第一插杆的左端固定连接若干钢丝的一端，钢丝的另一端滑动贯穿连接杆和第二套筒的侧壁，并且连接在第二电磁铁上，所述连接杆上活动套接有第一弹簧，第一弹簧的两端分别连接在连接杆的侧壁和第二条形通孔的侧壁上，所述车体的外底壁安装有若干滚轮，所述第二条形通孔的底壁开设有出盖口，所述第一电磁铁、第二电磁铁和外部电源通过导线共同组成一条串联电路。
优选的，所述支撑板的右端为楔形结构。
优选的，所述螺帽为六角型。
优选的，所述转杆为弧形结构。
优选的，所述转杆的转动中心与转杆的圆心相同。
优选的，所述第一电磁铁和第二电磁铁的方向相反设置。
优选的，所述夹板为橡胶材料。
与现有技术相比，本发明的有益效果是：此排水管道系统污水检查井盖专用自动安装机结构简单，将多个井盖放在集盖仓内，利用扳手等工具将螺帽旋转，使螺杆移动，从而使支撑板向右移动，将位于最下方的井盖与上面的井盖隔开，第一滚筒和第二滚筒的作用是能够使井盖更好的移动，手动向右按压连接杆，并且将第一电磁铁和第二电磁铁通电，从而使两个夹板相互靠近的移动夹紧井盖，再向右移动连接杆，使井盖位于出盖口的正上方，再向右拉动第一插杆，拉扯钢丝，让两个夹板相互远离的移动，井盖能够通过出盖口掉落下来，简化了井盖的运输，方便快捷，将运输和安装一体化，省时省力，方便快捷。
