申请日2018.04.08
公开(公告)日2018.07.20
IPC分类号C02F1/32; C02F1/50; C02F1/78
摘要
本发明公开了一种污水处理用消毒装置，包括显示屏、壳体、电机、紫外灯、消毒剂箱、臭氧发生器，所述壳体的底部设置有支撑腿，所述壳体上靠近所述支撑腿的一侧设置有出水管，所述出水管的上方设置有连接杆，所述连接杆的另一端设置有所述显示屏，所述显示屏上设置有开关，所述壳体的顶部设置有所述电机，所述电机上设置有空心轴，所述空心轴的两侧设置有喷管，所述空心轴的外侧设置有臭氧管，所述臭氧管上靠近所述喷管设置臭氧出气孔，所述壳体的内壁上设置有固定杆。有益效果在于：本发明污水处理效率高，污水处理更彻底，结构简单，工人的劳动强度小，节约资源，具有很高的使用价值。
权利要求书

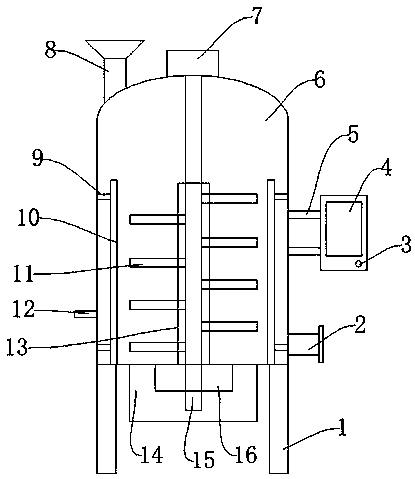

1.一种污水处理用消毒装置，其特征在于：包括显示屏(4)、壳体(6)、电机(7)、紫外灯(10)、消毒剂箱(14)、臭氧发生器(16)，所述壳体(6)的底部设置有支撑腿(1)，所述壳体(6)上靠近所述支撑腿(1)的一侧设置有出水管(2)，所述出水管(2)的上方设置有连接杆(5)，所述连接杆(5)的另一端设置有所述显示屏(4)，所述显示屏(4)上设置有开关(3)，所述壳体(6)的顶部设置有所述电机(7)，所述电机(7)上设置有空心轴(15)，所述空心轴(15)的两侧设置有喷管(11)，所述空心轴(15)的外侧设置有臭氧管(13)，所述臭氧管(13)上靠近所述喷管(11)设置臭氧出气孔(18)，所述壳体(6)的内壁上设置有固定杆(9)，所述固定杆(9)上靠近所述喷管(11)的一侧设置有所述紫外灯(10)，所述壳体(6)底部设置有所述消毒剂箱(14)，所述消毒剂箱(14)内设置有所述臭氧发生器(16)，所述壳体(6)上远离所述出水管(2)的一侧设置有取样管(12)，所述壳体(6)的顶部靠近所述取样管(12)的一侧设置有进水管(8)，所述壳体(6)上设置有观察窗(17)。
2.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述壳体(6)的底部焊接所述支撑腿(1)，所述壳体(6)与所述出水管(2)使用螺栓连接，所述壳体(6)上焊接所述连接杆(5)。
3.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述连接杆(5)与所述显示屏(4)使用螺钉连接，所述显示屏(4)上镶嵌所述开关(3)，所述壳体(6)与所述电机(7)使用螺栓连接。
4.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述电机(7)与所述空心轴(15)使用联轴器连接，所述空心轴(15)与所述喷管(11)使用螺纹连接，所述空心轴(15)上焊接所述臭氧管(13)。
5.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述壳体(6)的内壁上焊接所述固定杆(9)，所述固定杆(9)与所述紫外灯(10)使用螺钉连接，所述壳体(6)与所述消毒剂箱(14)使用螺栓连接。
6.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述壳体(6)与所述臭氧发生器(16)使用螺栓连接，所述壳体(6)与所述取样管(12)使用螺纹连接。
7.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述壳体(6)的顶部焊接所述进水管(8)，所述壳体(6)上镶嵌所述观察窗(17)，所述空心轴(15)与所述壳体(6)使用轴承连接。
8.根据权利要求1所述的一种污水处理用消毒装置，其特征在于：所述显示屏(4)与所述开关(3)使用电连接，所述显示屏(4)与所述电机(7)使用电连接，所述显示屏(4)与所述紫外灯(10)使用电连接。
说明书
一种污水处理用消毒装置
技术领域
本发明涉及污水处理设备技术领域，特别是涉及一种污水处理用消毒装置。
背景技术
污水处理：为使污水达到某一水体标准或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有的污水处理多使用生化处理工艺，处理后的污水中含有细菌，如大肠杆菌、霍乱弧菌、衣原体等，这些污水不经过杀菌消毒直接排入水体会对接触人接造成损害，需要对污水进行进一步杀菌消毒处理，大多使用臭氧或紫外线单独对污水进行处理，且需要额外配置设备，较为麻烦，工人的劳动强度大，浪费资源。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污水处理用消毒装置。
本发明通过以下技术方案来实现上述目的：
一种污水处理用消毒装置，包括显示屏、壳体、电机、紫外灯、消毒剂箱、臭氧发生器，所述壳体的底部设置有支撑腿，所述壳体上靠近所述支撑腿的一侧设置有出水管，所述出水管的上方设置有连接杆，所述连接杆的另一端设置有所述显示屏，所述显示屏上设置有开关，所述壳体的顶部设置有所述电机，所述电机上设置有空心轴，所述空心轴的两侧设置有喷管，所述空心轴的外侧设置有臭氧管，所述臭氧管上靠近所述喷管设置臭氧出气孔，所述壳体的内壁上设置有固定杆，所述固定杆上靠近所述喷管的一侧设置有所述紫外灯，所述壳体底部设置有所述消毒剂箱，所述消毒剂箱内设置有所述臭氧发生器，所述壳体上远离所述出水管的一侧设置有取样管，所述壳体的顶部靠近所述取样管的一侧设置有进水管，所述壳体上设置有观察窗。
上述结构中，将污水从所述进水管倒入，打开所述显示屏，所述显示屏控制所述电机和所述紫外灯工作，所述电机带动所述空心轴转动，所述空心轴带动所述喷管转动，使紫外光线、消毒剂和臭氧完成对污水的处理净化。
为了进一步提高污水的处理效率，所述壳体的底部焊接所述支撑腿，所述壳体与所述出水管使用螺栓连接，所述壳体上焊接所述连接杆。
为了进一步提高污水的处理效率，所述连接杆与所述显示屏使用螺钉连接，所述显示屏上镶嵌所述开关，所述壳体与所述电机使用螺栓连接。
为了进一步提高污水的处理效率，所述电机与所述空心轴使用联轴器连接，所述空心轴与所述喷管使用螺纹连接，所述空心轴上焊接所述臭氧管。
为了进一步提高污水的处理效率，所述壳体的内壁上焊接所述固定杆，所述固定杆与所述紫外灯使用螺钉连接，所述壳体与所述消毒剂箱使用螺栓连接。
为了进一步提高污水的处理效率，所述壳体与所述臭氧发生器使用螺栓连接，所述壳体与所述取样管使用螺纹连接。
为了进一步提高污水的处理效率，所述壳体的顶部焊接所述进水管，所述壳体上镶嵌所述观察窗，所述空心轴与所述壳体使用轴承连接。
为了进一步提高污水的处理效率，所述显示屏与所述开关使用电连接，所述显示屏与所述电机使用电连接，所述显示屏与所述紫外灯使用电连接。
有益效果在于：本发明污水处理效率高，污水处理更彻底，结构简单，工人的劳动强度小，节约资源，具有很高的使用价值。
