申请日2005.04.28
公开(公告)日2006.11.01
IPC分类号C02F3/10
摘要
本发明涉及一种用于污水处理的塑料滤料。注入物驱使穿过由倾斜配置的固定滤料组成的组装结构，形成密切的表面接触，并促进微生物生长。所述组装结构包括迭置并倾斜配置的正方形波纹滤料。每个所述滤料与上面一块相互倾斜配置，使气泡能流过波纹面，并上行及经过所述滤料的波纹通道，以致能长时间及长距离地在水中穿过。溶解氧和由所述滤料上的微生物生长所直接吸收的氧气引起固定薄膜的生物降解，这亦形成厌氧性同化作用，使其流出组装结构并成为悬浮微菌，并转变成生物可降解的活化污泥。
権利要求書

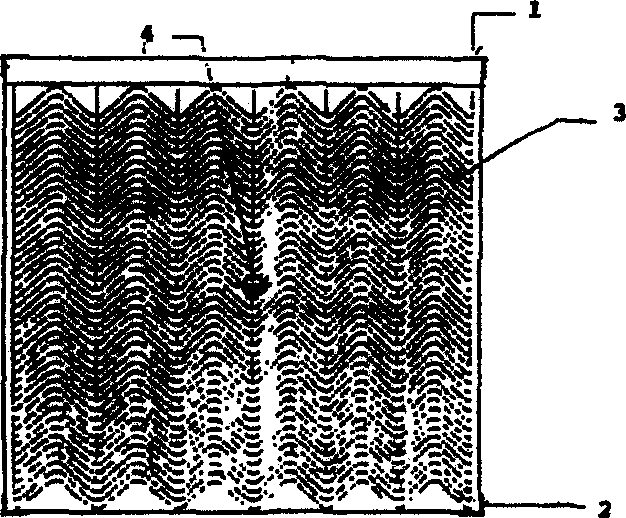

1、一种用于对污水中有机废物进行生物处理的塑料滤料，其特征在于：所述 滤料包括：
(a)一正方形结构;
(b)一波纹面(3);
(c)一中心开口(4)，以容纳一个连接杆(5);
(d)一中心连接杆(5);以及
(e)一设置在相邻滤料之间的空隙支柱(1，2)，以固定所述滤料。
2、根据权利要求1所述的塑料滤料，其特征在于：所需数目的滤料迭置排列 并组成一单元。
3、根据权利要求1或2所述的塑料滤料，其特征在于：每个所述滤料与相邻 滤料形成倾斜角度。
4、根据权利要求1至3中任一权利要求所述的塑料滤料，其特征在于：所述 滤料单元设于曝气池内一固定位置。
5、一种对污水作生物处理的综合系统，其特征在于，其包括：
(a)根据权利要求1至4中任一权利要求所述的交错倾斜配置的波纹滤料;
(b)废水均化池;
(c)设有污泥循环器的曝气池;
(d)澄清器;
(e)消毒池;以及
(f)污泥储存池。
6、根据权利要求5所述对污水作生物处理的综合系统，其特征在于：所述污 泥循环器包括转转轮和一系列设于特定位置的勺(13)。
7、根据权利要求5或6所述对污水作生物处理的综合系统，其特征在于：所 述转转轮和勺(13)设置在所述曝气池内的所述滤料单元正上方一适当位置。
8、根据权利要求5至7任一权利要求所述对污水作生物处理的综合系统，其 特征在于：所述旋转轮和勺能沥干剩余的污泥，而无需使用泵。
9、根据权利要求5至8任一权利要求所述对污水作生物处理的综合系统，其 特征在于：使用波纹滤料可使固定薄膜系统和活化污泥系统同时运作，以处理生物 可降解物质。
10、根据权利要求5至9任一权利要求所述对污水作生物处理的综合系统所产 生的已处理污水。
说明书
用于污水处理的塑料滤料
技术领域
本发明涉及用于污水处理的固定滤料，特别是用于以细菌对污水中的有机废物 进行需氧及厌氧性同化作用的塑料滤料。
背景技术
传统的活化污泥系统混合液体及含有溶解氧的悬浮固体，并以「需氧」细菌同 化，引致细菌生长而形成「污泥」。
为了更有效清除有机物，需氧同化作用得到一些改善，滴滤池、生物转盘(RBC) 及固定薄膜塑料滤料被研发，以在排水出外之前处理污水中的有机物及洁净流经过 滤系统的水。
滴滤池和生物转盘(RBC)：
两个系统均以需氧菌直接吸收大气氧气而造成有机物及需氧菌氧化作用，并在 滤料表面产生一层固定薄膜。
-在滤料表面积聚形成的厚膜堵塞滤料表面之间的通道。清洁固定薄膜系统困 难，故很多操作员拒绝清洁系统。
-由厌氧性同化作用产生的气体会形成臭味。
塑料滤料：
沈浸大量塑料滤料表面于水中，并在塑料滤料组件的底部提供空气，上流的细 菌固定薄膜的需氧性同化作用因而发生。塑料滤料表面的厌氧菌的厌氧性同化作用 能去除有机物及形成气体。
同样地，此方法令堵塞滤料的固定薄膜积聚，造成厌氧性同化作用并产生带有 臭味的气体。清洁问题与滴滤池和生物转盘相同。
运用倾斜角度为30至60度的倾斜波纹板，可在塑料滤料之间提供较阔的空间， 以解决上述的堵塞问题。当高浓度的有机废物进入污水处理系统时，细菌的生物固 定薄膜会更快变厚。所提供的氧气或溶解氧不足以氧化由各表面上厚生物膜的厌氧 性同化作用所产生的有机废物及硫化氢(H2S)气体。
在处理过程中增加溶解氧会增加能量消耗。本发明的塑料滤料为污水处理系统 提供更多溶解氧并结合系统。活化污泥和固定薄膜互相配合，使综合系统能更有效 地清除有机物，以及为固定薄膜细菌提供更多供污水中的悬浮生物量使用的溶解 氧，以及氧气的直接吸收。上述效果与标准的滴滤池和生物转盘一样，不过上述设 计能同时发挥两者的作用。
发明内容
因此，本发明的主要目的在于提供一种用于对污水中的有机废物进行生物处理 的塑料滤料。
本发明的另一目的在于提供一种利用本发明的塑料滤料以对污水作生物处理 的综合系统。
本发明的另一目的在于提供一种使用本发明的塑料滤料以产生环境能接受的 污水的综合系统。
为实现上述目的，本发明采取如下技术方案：
一种对污水中的有机废物进行生物处理的塑料滤料，其特征在于：所述塑料滤 料包括：
(a)一正方形结构;
(b)一波纹面(3);
(c)一中心开口(4)，以容纳一个连接杆(5);
(d)一中心连接杆(5);以及
(e)一设置在相邻塑料滤料之间的空隙支柱(1，2)，以固定所述滤料。
一种对污水进行生物处理的综合系统，其包括：
(a)根据权利要求1至4中任一权利要求所述的交错倾斜配置的波纹滤料;
(b)废水均化池;
(c)设有污泥循环器的曝气池;
(d)澄清器;
(e)消毒池;以及
(f)污泥储存池。
