申请日2018.04.08
公开(公告)日2018.12.11
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型公开了一种高效车载污泥处理装置，包括依次连接的污泥吸入管、泥浆分滤箱、去污间、压滤装置和储水箱，去污间包括依次连接的生物处理箱、脱氮处理箱、磷回收箱、调质消毒箱，能够有效处理污泥中重金属离子、氮磷元素、有机污染物等污染源，去污能力强，并于污泥处理过程中实现循环用水，流动性强，节约成本，处理效率高，本实用新型适用于车载污泥处理设备领域。
权利要求书

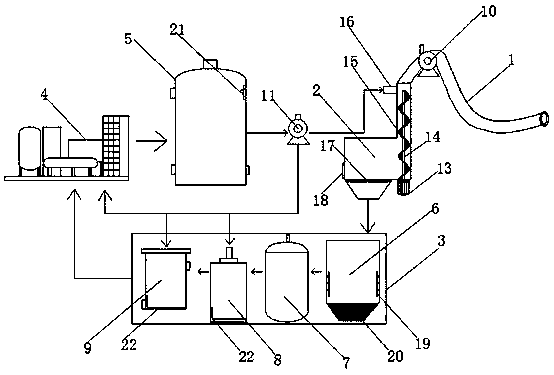

1.一种高效车载污泥处理装置，其特征在于：包括依次连接的污泥吸入管(1)、泥浆分滤箱(2)、去污间(3)、压滤装置(4)和储水箱(5)，所述去污间(3)包括依次连接的生物处理箱(6)、脱氮处理箱(7)、磷回收箱(8)、调质消毒箱(9)，所述污泥吸入管(1)与泥浆分滤箱(2)之间连接有污泥吸入泵(10)，所述储水箱(5)通过循环水泵(11)分别连接泥浆分滤箱(2)、磷回收箱(8)、调质消毒箱(9)和压滤装置(4)，所述泥浆分滤箱(2)内设有滚刷机构(12)，所述滚刷机构(12)包括转机(13)和转轴(14)，所述转轴(14)上螺旋布设有PBT刷毛(15)，所述泥浆分滤箱(2)的上部开设有用于连通储水箱(5)的循环入水口(16)。
2.根据权利要求1所述的一种高效车载污泥处理装置，其特征在于：所述泥浆分滤箱(2)的下部设有用于过滤石块和固体垃圾的防腐钢格栅网(17)。
3.根据权利要求2所述的一种高效车载污泥处理装置，其特征在于：所述泥浆分滤箱(2)于防腐钢格栅网(17)的上方侧壁处开设有可拆卸密封盖(18)。
4.根据权利要求1所述的一种高效车载污泥处理装置，其特征在于：所述生物处理箱(6)中设有曝气装置(19)和活性污泥层(20)。
5.根据权利要求1所述的一种高效车载污泥处理装置，其特征在于：所述储水箱(5)内设有液位传感器(21)。
6.根据权利要求1所述的一种高效车载污泥处理装置，其特征在于：所述磷回收箱(8)和调质消毒箱(9)内均设有冲刷脱泥装置(22)。
说明书
一种高效车载污泥处理装置
技术领域
本实用新型涉及一种车载污泥处理设备领域，特别涉及一种高效车载污泥处理装置。
背景技术
随着科学技术的不断提高以及人类生产、生活活动的逐渐频繁化、多样化和范围扩大化，污水水源分布较分散的且未纳入污水管网的农村地区、新建居民区、高速公路服务区、机场、码头、部队营区、旅游风景区等，往往采用分散式的污水处理设施。现有的污泥脱水设备多为固定式的，往往与污水处理设施一一配套设置，且在调试与正常运行阶段需要专门的技术人员。而且，对于短期或移动式排放的污泥，由于污泥的短期性或移动性，不便于采用固定式的污泥污水处理设备。因此，发明一种可快捷移动的、高效率的车载污泥处理装置是对现有污泥处理设备的必要补充措施。
短期或移动式排放的污泥，来源地多种多样，如建筑施工队、野战部队、农村养殖点和田地等，这些污泥成分复杂，包括了石块、泥沙、絮状物等物质，且存在着较大污染，包括富集的重金属离子、氮磷元素、具备毒性的有机化合物等等，造成了大量的水质污染和水源浪费，需要采用多种措施分步实现洁净处理。因此技术难度也进一步提升。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种高效车载污泥处理装置，能够有效处理污泥中重金属离子、氮磷元素、有机污染物等污染源，去污能力强，并于污泥处理过程中实现循环用水，流动性强，节约成本，处理效率高。
为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：一种高效车载污泥处理装置，包括依次连接的污泥吸入管、泥浆分滤箱、去污间、压滤装置和储水箱，所述去污间包括依次连接的生物处理箱、脱氮处理箱、磷回收箱、调质消毒箱，所述污泥吸入管与泥浆分滤箱之间连接有污泥吸入泵，所述储水箱通过循环水泵分别连接泥浆分滤箱、磷回收箱、调质消毒箱和压滤装置，所述泥浆分滤箱内设有滚刷机构，所述滚刷机构包括转机和转轴，所述转轴上螺旋布设有PBT刷毛，所述泥浆分滤箱的上部开设有用于连通储水箱的循环入水口。
作为优选，所述泥浆分滤箱的下部设有用于过滤石块和固体垃圾的防腐钢格栅网。
作为优选，所述泥浆分滤箱于防腐钢格栅网的上方侧壁处开设有可拆卸密封盖。
作为优选，所述生物处理箱中设有曝气装置和活性污泥层。
作为优选，所述储水箱内设有液位传感器。
作为优选，所述磷回收箱和调质消毒箱内均设有冲刷脱泥装置。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列有益效果：
1.去污能力强：通过具备不同除污功能的生物处理箱、脱氮处理箱、磷回收箱、调质消毒箱，实现了对于重金属离子、氮磷元素、有机污染物等污染源的全面清除;
2.分滤冲刷：通过泥浆分滤箱和内置的防腐钢格栅网、循环入水口、滚刷机构实现污泥分滤，滤除固体杂物，提高了污泥处理效率;通过泥沙冲刷，避免了固体杂物和泥沙累积带来的设备故障和效率低下;
3.循环用水：通过分滤-储水-回流的整体结构实现了污水的循环处理和水资源的回收利用，大大提升污水处理后洁净度，且节约成本，绿色环保;
4.整体移动方便快捷，流动性强，功能丰富，除污效率高、能力强，实用价值高。
