申请日2018.08.17
公开(公告)日2018.11.30
IPC分类号B01D33/067; B01D33/11; B01D33/44; B01D33/46; B01D33/50
摘要
本发明公开了一种转筒过滤器，包括中空的筒体和设置在筒体一侧用来清洗筒体的转动清洗装置，所述筒体一侧端面设有与筒体内部连通的进水管，所述进水管中污水进入筒体内经设置在筒体上的过滤结构过滤后从筒体表面排出;所述转动清洗装置带动筒体转动清洗并将清洗污水通过设置在筒体内的排污装置排出。本发明结构紧凑占地面积较小，通过可自动转动的筒体结构和巧妙的清洗和排污结构设计，使得整个设备可通过前期合理的程序设定从而自动运行，并能够自动清洗，保证整个过滤系统稳定运行。而且本发明中的设备可适应不同尺寸的鱼塘，根据鱼塘大小进行定制，从而提高空间利用率，通过灵活布置避免占用过多的地上空间。
权利要求书

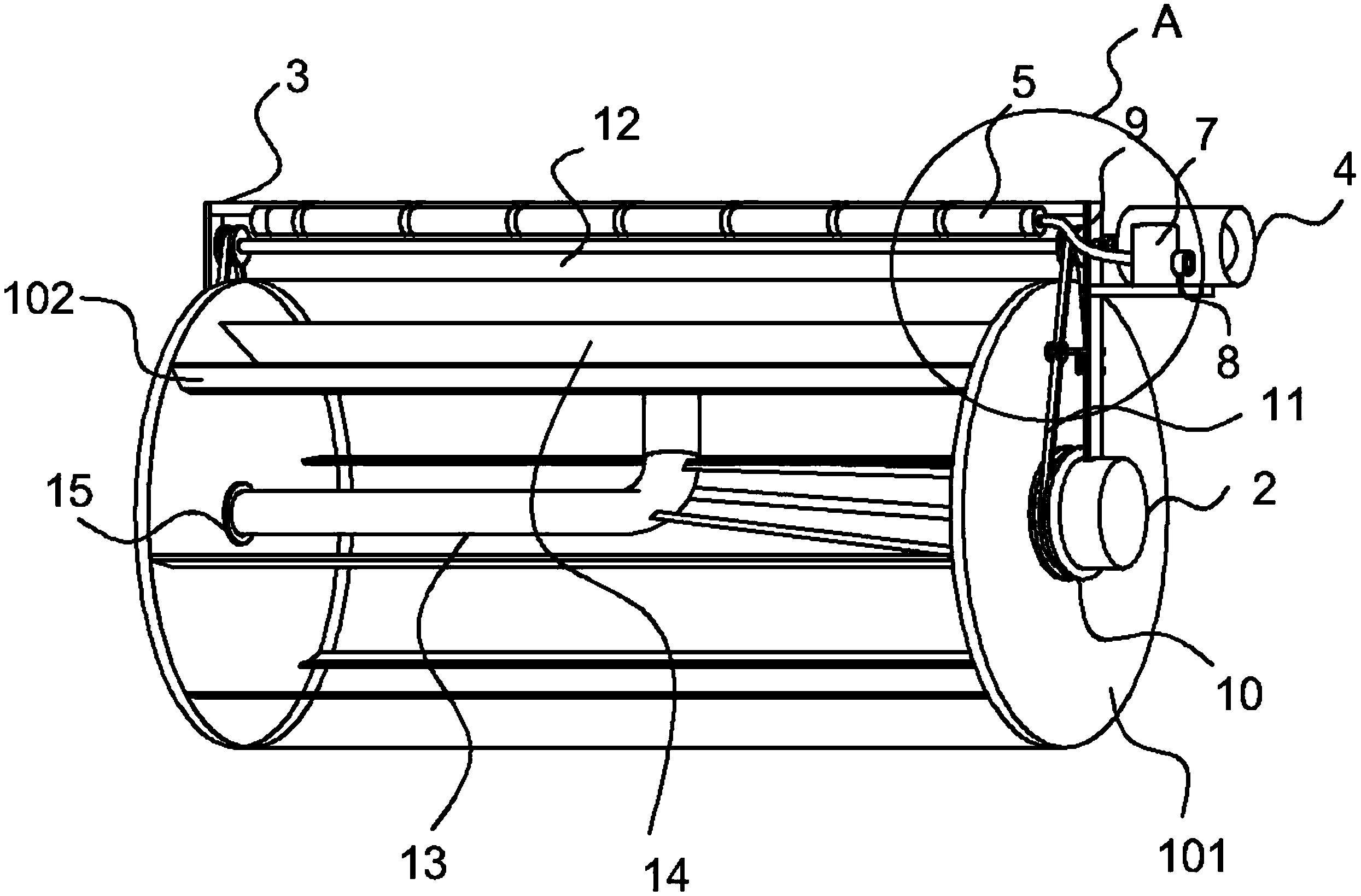

1.一种转筒过滤器，其特征在于：包括中空的筒体(1)和设置在筒体(1)一侧用来清洗筒体(1)的转动清洗装置，所述筒体(1)一侧端面设有与筒体(1)内部连通的进水管(2)，所述进水管(2)中污水水进入筒体(1)内经设置在筒体(1)上的过滤结构过滤后从筒体(1)表面排出;所述转动清洗装置带动筒体(1)转动清洗并将清洗污水通过设置在筒体(1)内的排污装置排出。
2.根据权利要求1所述的一种转筒过滤器，其特征在于：所述转动清洗装置包括固定架(3)、设置在固定架(3)上的清洗器和转动装置，所述转动装置包括与筒体(1)传动连接的电机(4)。
3.根据权利要求2所述的一种转筒过滤器，其特征在于：所述转动装置还包括至少一个设置在固定架(3)上并与电机(4)传动连接的转轮(9)，所述筒体(1)在设有转轮(9)一侧的端面上设有A转环(10)，所述转轮(9)与A转环(10)之间通过设有的皮带(11)传动连接。
4.根据权利要求2所述的一种转筒过滤器，其特征在于：所述筒体(1)两侧端面上均分别设有轴线处在同一直线上的A转环(10)，并在固定架(3)上设有与固定架(3)转动连接的转轴(12)，所述转轴(12)上套接有至少两个转轮(9)，所述转轴(12)一端与电机(4)传动连接;所述A转环(10)与对应一侧的转轮(9)通过设有的皮带(11)传动连接。
5.根据权利要求2-4任一项所述的一种转筒过滤器，其特征在于：所述清洗器包括设置在固定架(3)上且轴线与筒体(1)轴线平行的喷淋管(5)，所述喷淋管(5)上设置至少两个朝向筒体(1)表面喷淋清洗液的喷嘴(6)。
6.根据权利要求5所述的一种转筒过滤器，其特征在于：所述清洗器还包括设置在固定架(3)上与喷淋管(5)进水端连接的增压器(7)，所述增压器(7)上设有与外部供水管连接的连接阀(8)。
7.根据权利要求2-4任一项所述的一种转筒过滤器，其特征在于：所述排污装置包括设置在筒体(1)内的排污管(13)和托盘(14)，所述托盘(14)的开口一侧朝向清洗器并收集清洗污水;所述排污管(13)一端与托盘(14)底部连通，另一端从筒体(1)远离进水管(2)一侧穿出，并在排污管(13)与筒体(1)连接处套设有B转环(15)使得排污管(13)与筒体(1)转动连接。
8.根据权利要求2-4任一项所述的一种转筒过滤器，其特征在于：所述筒体(1)包括对称设置在固定架(3)上并与固定架(3)转动连接的转盘(101)，所述转盘(101)之间设有至少两个垂直连接于两侧转盘(101)的刮片(102)，在以转盘(101)为端面构成的圆柱形结构的曲面设有环状过滤网(103)，并在环状过滤网(103)外表面设有将环状过滤网(103)完全覆盖的过滤罩。
9.根据权利要求8任一项所述的一种转筒过滤器，其特征在于：所述环状过滤网(103)上设有与两侧的转盘(101)固定连接且与筒体(1)轴线平行的固定槽(104)所述过滤罩一侧边沉入固定槽(104)内并饶筒体(1)一周后另一相对侧边也沉入固定槽(104)内，并通过向固定槽(104)内嵌入通过螺栓固定的固定杆进行固定密封;所述转盘(101)外侧曲面上设有用来压紧过滤罩侧边的环状压条(106)。
10.一种水处理循环系统，其特征在于：包括通过管道相互连通的过滤池(16)和清水池(17)，所述过滤池(16)内设有权利要求7中所述的转筒过滤器，所述进水管(2)穿出过滤池(16)并与鱼塘连通;在过滤池(16)内的进水管(2)上设有出水端高于进水管(2)与筒体(1)连接处但低于过滤池(16)开口所在平面的A溢流管(18);在所述排污管(13)上设有开口平面低于过滤池(16)开口所在平面的B溢流管(19);所述清水池(17)内设有消毒器(20)和补水管(21)，所述补水管(21)在清水池(17)内的开口一端设有球阀(22);清水池(17)上部设有将上部澄清液循环送入鱼塘内的回流管(23)，所述过滤池(16)内还设有填料(24)。
说明书
一种转筒过滤器及其水处理循环系统
技术领域
本发明属于水处理设备技术领域，具体涉及一种用于鱼塘的水循环过滤设备。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
现在许多水产养殖或者观赏性鱼类养殖时，常常会需要进行水循环处理，从而定时对养殖的池塘或容器中的水进行过滤，从而避免水产生活产生的废物堆积影响水质，从而影响水产动物的生存繁殖。而现有的水循环系统自动化程度较低，需要人工定时清洗维护，特别是采用物理过滤的设备，需要定期清洗，且需要实时关注水位，可能会常常因为过滤装置堵塞后水位上涨而需要关闭整个水循环处理设备。
发明内容
为了解决现有技术存在的上述问题，本发明提供一种转筒式可自动清洗的水循环过滤装置。
本发明所采用的技术方案为：一种转筒过滤器，包括中空的筒体和设置在筒体一侧用来清洗筒体的转动清洗装置，所述筒体一侧端面设有与筒体内部连通的进水管，所述进水管中污水进入筒体内经设置在筒体上的过滤结构过滤后从筒体表面排出;所述转动清洗装置带动筒体转动清洗并将清洗污水通过设置在筒体内的排污装置排出。这里所述的筒体是一种圆柱状的过滤桶结构，两侧端面上均设有开口，一侧开口连接有进水管，而进水管将污水导入筒体内并与设置在筒体上的过滤结构接触过滤，过滤后的水从筒体的环状曲面侧壁流出，并进入水池中进行下一步处理。本装置主要是一种物理过滤装置，用来替代现有的格栅和过滤网，通过设有的转动清洗装置能够定时对筒体表面进行冲洗，将附着在筒体上过滤结构的杂质冲洗掉并进入排污装置中单独排出。
进一步的，所述转动清洗装置包括固定架、设置在固定架上的清洗器和转动装置，所述转动装置包括与筒体传动连接的电机。所述固定架是设置在筒体外部的用来固定筒体的装置，一般为多根中空金属管拼接而成，与筒体转动连接。筒体能够在固定架上沿轴线转动，在通过清洗器来对其表面进行清洗。而所述的电机是用来带动筒体转动的电动设备，其通过外部供电，并在筒体外设有用来控制的PLC控制箱，通过预设使得电机在固定周期内带动筒体转动固定圈数。一般为1.5或2.5圈，以保证用来整个筒体内的过滤结构均能够用来过滤。因为一般过滤时，进入筒体内的污水受重力作用直接向下与筒体下部的过滤结构接触过滤。而筒体为横置卧式放置在水池内，且在未受到电机带动时一直保持稳定，故过滤时只有筒体下侧部分进行过滤。通过转动1.5圈或者2.5圈不仅能够使清洗器对整个筒体完整清洗一次，而且能够保证处于下侧的部分能够定时进行转换，从而确保整个过滤周期内筒体的每个部位能够均与污水接触进行过滤，避免始终采用部分过滤结构过滤影响过滤结构的使用寿命。
进一步的，所述转动装置还包括至少一个设置在固定架上并与电机传动连接的转轮，所述筒体在设有转轮一侧的端面上设有A转环，所述转轮与A转环之间通过设有的皮带传动连接。所述的转轮设置在筒体一侧端面外侧，通过电机带动转轮转动，而转轮通过皮带带动A转环转动，从而使筒体转动。因为使用时整个筒体的至少三分之一的部分沉入水下，而电机需要设置在水面上，故通过由转轮和A转环组成的传动机构来传动，便于电机灵活设置。
进一步的，所述筒体两侧端面上均分别设有轴线处在同一直线上的A转环，并在固定架上设有与固定架转动连接的转轴，所述转轴上套接有至少两个转轮，所述转轴一端与电机传动连接;所述A转环与对应一侧的转轮通过设有的皮带传动连接。
进一步的，所述清洗器包括设置在固定架上且轴线与筒体轴线平行的喷淋管，所述喷淋管上设置至少两个朝向筒体表面喷淋清洗液的喷嘴。
进一步的，所述清洗器还包括设置在固定架上与喷淋管进水端连接的增压器，所述增压器上设有与外部供水管连接的连接阀。
进一步的，所述排污装置包括设置在筒体内的排污管和托盘，所述托盘的开口一侧朝向清洗器并收集清洗污水;所述排污管一端与托盘底部连通，另一端从筒体远离进水管一侧穿出，并在排污管与筒体连接处套设有B转环使得排污管与筒体转动连接。这里所述的排污装置为固定结构，当筒体转动时，所述长条形的托盘与喷淋管对应，喷淋管喷淋的清洗液便经过筒体表面后将附着在筒体表面的杂质冲掉并进入托盘中，而清洗污水再通过排污管排出筒体进入排污渠内。
进一步的，所述筒体包括对称设置在固定架上并与固定架转动连接的转盘，所述转盘之间设有至少两个垂直连接于两侧转盘的刮片，在以转盘为端面构成的圆柱形结构的曲面设有环状过滤网，并在环状过滤网外表面设有将环状过滤网完全覆盖的过滤罩。所述的刮片能够将沉淀在筒体下部的污泥向上推动，便于清洗。因为整个筒体为横向卧式设置，故一般的筒体沉入水面以下，在水面以下的杂质则被筒体表面的过滤罩阻挡在筒体内的水中。如果内壁没有设置刮片，沉入水中的污泥在筒体转动时无法被带到上部，则一直滞留在筒体内的水中，其清洗效果较差。
进一步的，所述环状过滤网上设有与两侧的转盘固定连接且与筒体轴线平行的固定槽所述过滤罩一侧边沉入固定槽内并饶筒体一周后另一相对侧边也沉入固定槽内，并通过向固定槽内嵌入通过螺栓固定的固定杆进行固定密封;所述转盘外侧曲面上设有用来压紧过滤罩侧边的环状压条。
本装置的运行过程：首先鱼塘的污水通过进水管进入筒体内，然后与过滤罩接触并流出筒体进入水池中，而粒径大于过滤罩孔径的杂质则附着在过滤罩内表面。当PLC控制箱开启清洗过程后，电机和增压器同时工作，电机带动筒体转动，而增压器进水口的阀门打开，干净的清洗水通过增压器增压后进入喷淋管并从喷嘴喷出。因为整个筒体为横向卧式设置，故一般的筒体沉入水面以下，在水面以下的杂质则被筒体表面的过滤罩阻挡在筒体内的水中。当筒体转动时，通过条状的刮片将大多数沉淀在底部的污泥向上推动并带出水面，然后通过喷淋管喷出的清洗水将表面的污泥冲下落入托盘中排出，从而完成清洗过程。
一种水处理循环系统，包括通过管道相互连通的过滤池和清水池，所述过滤池内设有上述的转筒过滤器，所述进水管穿出过滤池并与鱼塘连通;在过滤池内的进水管上设有出水端高于进水管与筒体连接处但低于过滤池开口所在平面的A溢流管;在所述排污管上设有开口平面低于过滤池开口所在平面的B溢流管;所述清水池内设有消毒器和补水管，所述补水管在清水池内的开口一端设有球阀;清水池上部设有将上部澄清液循环送入鱼塘内的回流管，所述过滤池内还设有填料。其中，所述的A溢流管是在筒体内部堵塞严重水无法从筒体进入过滤池中时，或者进水管中的水量突然增加，则能够通过A溢流管流出进入过滤池中，避免造成设备损坏。而当下雨天造成整个过滤池中水位上升较快时，通过设置合适的B溢流管开口高度，使得当整个过滤池中的水位上升至一定高度后便进入B溢流管从排污渠中排出。
本发明的有益效果为：
本发明结构紧凑占地面积较小，通过可自动转动的筒体结构和巧妙的清洗和排污结构设计，使得整个设备可通过前期合理的程序设定从而自动运行，并能够自动清洗，保证整个过滤系统稳定运行。而且本发明中的设备可适应不同尺寸的鱼塘，根据鱼塘大小进行定制，从而提高空间利用率，通过灵活布置避免占用过多的地上空间。
