申请日2018.08.16
公开(公告)日2018.10.26
IPC分类号C02F3/28; C02F3/32
摘要
本发明提出一种庭院式人工湿地污水处理系统，包括人工湿地池体，通过竖直隔板分为厌氧生化池和沉淀池，竖直隔板下部设有滤网，沉淀池中部设有斜管沉淀装置，厌氧生化池内投入悬浮填料，厌氧生化池与进水管相连通，中部设有水平隔板，其上设有人工湿地，包括水平隔板上铺设的填料层及填料层上种植的湿地植物，人工湿地一端的填料层内设有集水管，另一端水平设置布水管，布水管的进口端穿设于竖直隔板上部。本发明设备结构简单、紧凑、布局合理，对有机物、氨氮、磷、SS的去除率高，使用维护简单。
权利要求书

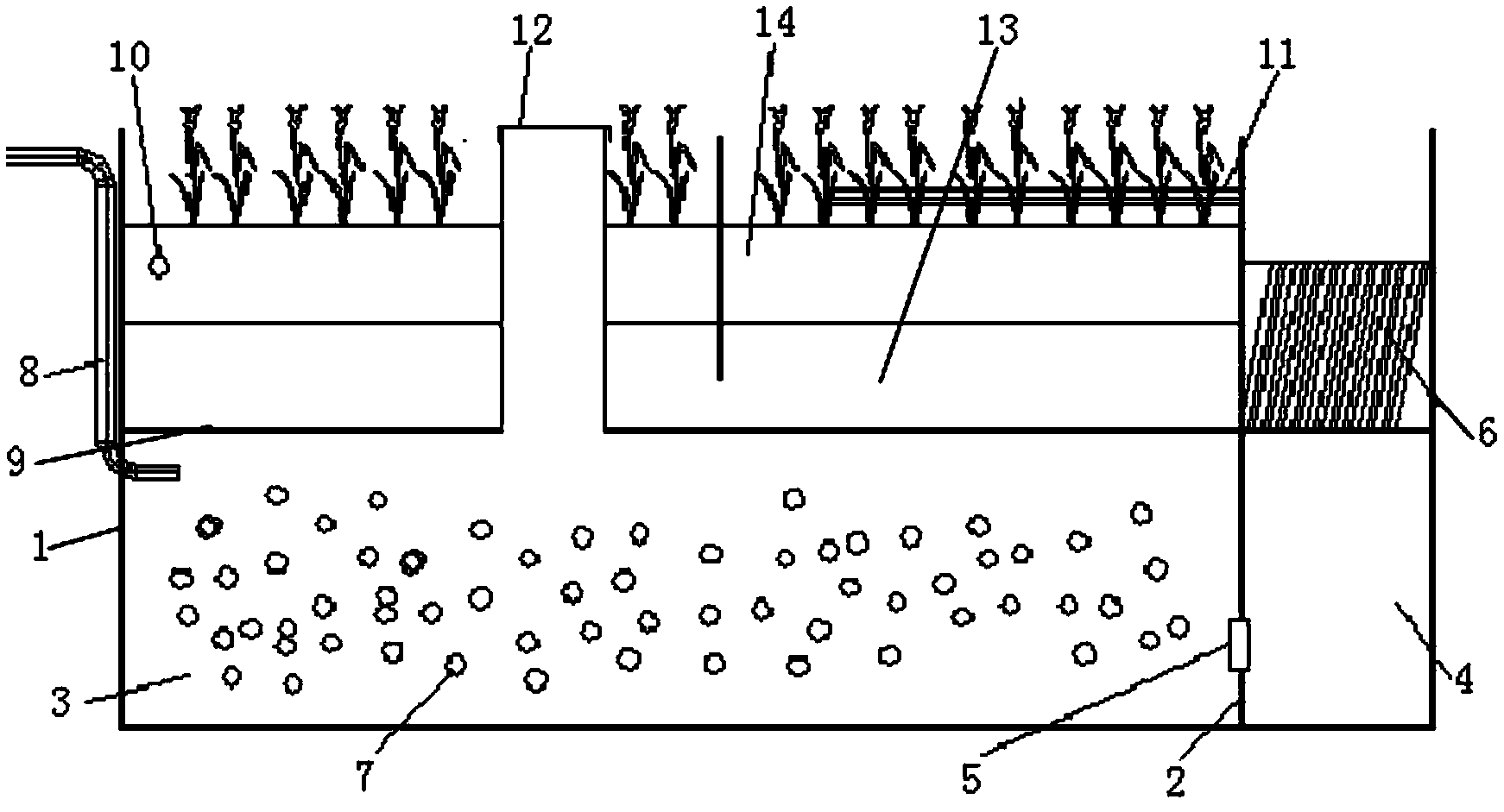

1.一种庭院式人工湿地污水处理系统，包括人工湿地池体，所述人工湿地池体通过竖直隔板分为厌氧生化池和沉淀池，所述竖直隔板下部设有滤网，所述沉淀池中部设有斜管沉淀装置，所述厌氧生化池内投入悬浮填料，厌氧生化池与进水管相连通，中部设有水平隔板，所述水平隔板上设有人工湿地，所述人工湿地包括水平隔板上铺设的填料层及填料层上种植的湿地植物，人工湿地一端的填料层内设有集水管，另一端水平设置布水管，所述布水管高于填料层，布水管的进口端穿设于竖直隔板上部。
2.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述人工湿地中竖直设有清掏管，所述清掏管底部与所述水平隔板贯通相连，顶部高于所述填料层。
3.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述人工湿地中间设有挡板，将人工湿地分隔为两部分，所述挡板底部与所述水平隔板之间留有间隙。
4.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述填料层从下往上分为两层，下层为沸石和轻质陶粒复合层，上层为河砂层。
5.根据权利要求4所述的一种庭院式人工湿地污水处理系统，其特征在于，所述沸石和轻质陶粒复合层的填料粒径为1.0～2.5cm，填料层厚度30cm;河砂层的粒径为0.5～1.0cm，填料层厚度20cm。
6.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述布水管包括若干水平排列的开孔管，相邻的两根开孔管间距为30～50cm，开孔管截面45°和135°方向设有开孔，孔径为0.5～0.8cm，开孔间距为10cm。
7.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述集水管在截面±45°和±135°方向设有开孔，孔径为0.5～0.8cm，开孔间距为10cm。
8.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述湿地植物为美人蕉、香蒲、芦苇中的一种或多种。
9.根据权利要求1所述的一种庭院式人工湿地污水处理系统，其特征在于，所述集水管均为UPVC管。
说明书
一种庭院式人工湿地污水处理系统
技术领域
本发明属于污水处理的技术领域，尤其涉及一种庭院式人工湿地污水处理系统。
背景技术
人工湿地污水处理系统的应用始于20世纪70年代初，主要通过基质、植物和微生物的共同作用净化污水。人工湿地运行维护、管理较为简单，湿地植物还可配合周边景观，美化环境，非常适合用于农村、旅游景区、高速公路服务区等分散型污水的处理。
目前，我国绝大部分城镇都建有污水收集管网和配套的污水处理厂，对城镇居民生产生活污水进行处理，达标排放。但广大农村地区污水处理还处于起步阶段，环保形势严峻。农村地区居民较为分散，地形、地势复杂，这些都限制了农村地区污水管网的建设。因此，开发一种实用性强的、庭院式的污水处理工艺，对各村户污水就地处理而无需修建复杂的污水管网，对于处理农村分散污水极为重要。
发明内容
本发明所要解决的技术问题在于针对上述存在的问题，提供一种庭院式人工湿地污水处理系统，可以大大减少进入人工湿地的悬浮物，人工湿地布水更加均匀，可以有效的防止堵塞。
本发明解决上述技术问题所采用的技术方案是：一种庭院式人工湿地污水处理系统，包括人工湿地池体，所述人工湿地池体通过竖直隔板分为厌氧生化池和沉淀池，所述竖直隔板下部设有滤网，所述沉淀池中部设有斜管沉淀装置，所述厌氧生化池内投入悬浮填料，厌氧生化池与进水管相连通，中部设有水平隔板，所述水平隔板上设有人工湿地，所述人工湿地包括水平隔板上铺设的填料层及填料层上种植的湿地植物，人工湿地一端的填料层内设有集水管，另一端水平设置布水管，所述布水管高于填料层，布水管的进口端穿设于竖直隔板上部。
按上述方案，所述人工湿地中竖直设有清掏管，所述清掏管底部与所述水平隔板贯通相连，顶部高于所述填料层。
按上述方案，所述人工湿地中间设有挡板，将人工湿地分隔为两部分，所述挡板底部与所述水平隔板之间留有间隙。
按上述方案，所述填料层从下往上分为两层，下层为沸石和轻质陶粒复合层，上层为河砂层。
按上述方案，所述沸石和轻质陶粒复合层的填料粒径为1.0～2.5cm，填料层厚度30cm;河砂层的粒径为0.5～1.0cm，填料层厚度20cm。
按上述方案，所述布水管包括若干水平排列的开孔管，相邻的两根开孔管间距为30～50cm，开孔管截面45°和135°方向设有开孔，孔径为0.5～0.8cm，开孔间距为10cm。
按上述方案，所述集水管在截面±45°和±135°方向设有开孔，孔径为0.5～0.8cm，开孔间距为10cm。
按上述方案，所述湿地植物为美人蕉、香蒲、芦苇中的一种或多种。
按上述方案，所述集水管均为UPVC管。
本发明的有益效果是：1、提供一种庭院式人工湿地污水处理系统，厌氧生化池中投加悬浮填料，具有比表面积大、亲水性好、生物活性高、挂膜快，可以迅速提高厌氧生化池中的微生物含量，提高厌氧生化效率;2、沉淀池中加装斜管填料，对厌氧生化处理的污水进行泥水分离，降低污水的悬浮物含量，可以减缓湿地填料堵塞，延长湿地运行使用寿命;3、布水管采用斜向上的开孔方式，不仅可以均匀布水，同时，水流形成的抛物线还可以携带跟多的氧气进入填料层，增加填料层的溶解氧，提高微生物降解污染物的效率，防止湿地堵塞;4、填料底层采用沸石和轻质陶粒作为填料，沸石由于其独特的晶体结构，对氨氮有较好的吸附性，可以提高对氨氮的去除率。轻质陶粒孔隙率较大，有比较强的吸附能力，对各种污染物的去除较为明显，并且轻质陶粒中含铁、铝、钙等金属矿物，对磷的吸附能力较强;5、湿地上设置清掏孔，厌氧生化池由于长时间运行，会积累一定的厌氧污泥，通过清掏孔清理过剩污泥以及更换部分悬浮填料，可以改善厌氧池污泥负荷，提高生化效率。
