申请日2018.10.24
公开(公告)日2019.01.15
IPC分类号C02F1/52; C02F103/34
摘要
本发明公开了一种用于处理煤化工高浓度污水的过滤装置，包括沉淀池，所述沉淀池上设有排水管，所述排水管内设有装有凝固剂的存储箱，所述存储箱上设有供污水进入的细孔，所述排水管上设有与存储箱内部连通的进料管，所述进料管远离存储箱的一端与一气囊密封连接，所述气囊远离进料管处密封连接有投料管，所述投料管内设有防止凝固剂溢出的单向阀;可以使得污水与凝固剂的全面接触，提高结合速度，提高工作效率。
权利要求书

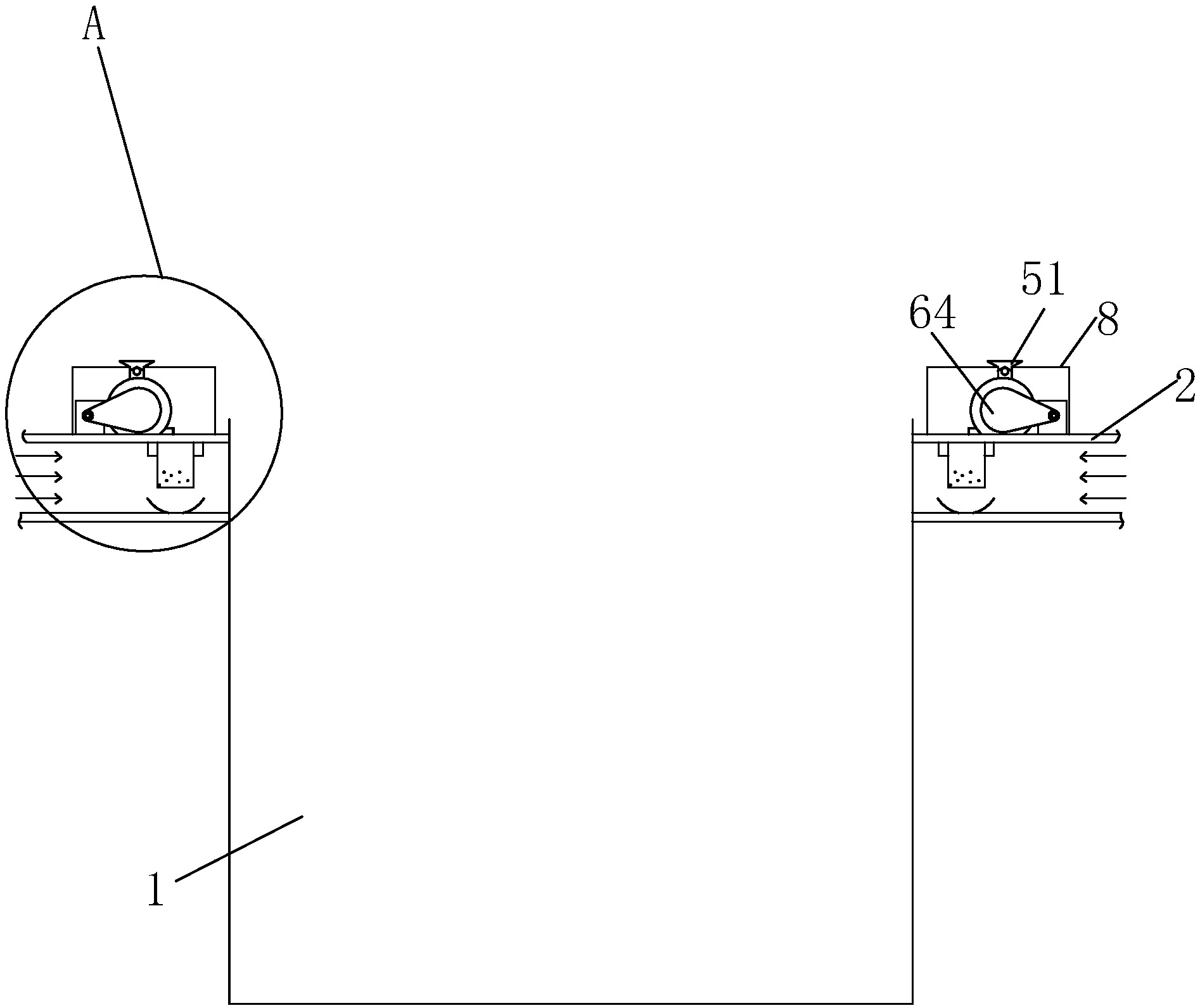

1.一种用于处理煤化工高浓度污水的过滤装置，包括沉淀池(1)，所述沉淀池(1)上设有排水管(2)，其特征在于：所述排水管(2)内设有装有凝固剂的存储箱(3)，所述存储箱(3)上设有供污水进入的细孔(31)，所述排水管(2)上设有与存储箱(3)内部连通的进料管(4)，所述进料管(4)远离存储箱(3)的一端与一气囊(5)密封连接，所述气囊(5)远离进料管(4)处密封连接有投料管(51)，所述投料管(51)内设有防止凝固剂溢出的单向阀(52)。
2.根据权利要求1所述的一种用于处理煤化工高浓度污水的过滤装置，其特征在于：所述排水管(2)上设有对气囊(5)作用的挤压机构(6)，所述挤压机构(6)包括固定设置在排水管(2)上的双出轴电机(61)，所述双出轴电机(61)的两输出轴分别与两根工作螺杆(62)连接，所述工作螺杆(62)上均螺纹连接有滑移套(63)，所述滑移套(63)远离工作螺杆(62)的一端分别固定设有对气囊(5)进行挤压的挤压板(64)，所述气囊(5)位于两挤压板(64)之间。
3.根据权利要求1所述的一种用于处理煤化工高浓度污水的过滤装置，其特征在于：所述排水管(2)内位于存储框的底部固定设有弧形存储板。
4.根据权利要求1所述的一种用于处理煤化工高浓度污水的过滤装置，其特征在于：所述排水管(2)上固定设有将挤压机构(6)以及气囊(5)包含在内的保护框(8)，所述投料管(51)贯穿保护框(8)与外部相通。
说明书
一种用于处理煤化工高浓度污水的过滤装置
技术领域
本发明涉及污水处理领域，尤其涉及一种用于处理煤化工高浓度污水的过滤装置。
背景技术
开采煤使原来水质良好的地下水受到污染，大量煤粉、岩石粉尘、悬浮物、人为污染 和微生物进入水中，有的矿井水中悬浮物、化学需氧量、硫化物和总硬度等较高。所以，矿井排放大量超标污水不经处理直接排放，造成水质污染、地下水系统破坏，使很多煤矿生产、生活用水无源，矿井污水是一种宝贵的资源，如何处理回用，多年来做了大量工作，取得了一定成绩，沉淀池则是废水过滤处理中不可缺少的装置之一，沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物。
污水进入沉淀池内，需要添加凝固剂，以实现与污水中颗粒的结合，加快沉淀工作，一般添加凝固剂的方式是直接倾倒式或利用加药箱向沉淀池内加药，上述两种方式具有较大的局限性，不能实现与污水的全面快速结合，工作效率较低。
发明内容
本发明的目的是提供一种用于处理煤化工高浓度污水的过滤装置，其优点在于，可以使得污水与凝固剂的全面接触，提高结合速度，提高工作效率。
本发明的上述技术目的是通过以下技术方案得以实现的: 一种用于处理煤化工高浓度污水的过滤装置，包括沉淀池，所述沉淀池上设有排水管，所述排水管内设有装有凝固剂的存储箱，所述存储箱上设有供污水进入的细孔，所述排水管上设有与存储箱内部连通的进料管，所述进料管远离存储箱的一端与一气囊密封连接，所述气囊远离进料管处密封连接有投料管，所述投料管内设有防止凝固剂溢出的单向阀。
本发明进一步设置为：所述排水管上设有对气囊作用的挤压机构，所述挤压机构包括固定设置在排水管上的双出轴电机，所述双出轴电机的两输出轴分别与两根工作螺杆连接，所述工作螺杆上均螺纹连接有滑移套，所述滑移套远离工作螺杆的一端分别固定设有对气囊进行挤压的挤压板，所述气囊位于两挤压板之间。
本发明进一步设置为：所述排水管内位于存储框的底部固定设有弧形存储板。
本发明进一步设置为：所述排水管上固定设有将挤压机构以及气囊包含在内的保护框，所述投料管贯穿保护框与外部相通。
综上所述，本发明具有以下有益效果：
1、本过滤装置中沉淀池的排水管内直接设置存储有凝固剂的存储箱，进入排水管内的污水直接与凝固剂充分接触后再排入沉淀池内，有效提高凝固剂与污水之间的结合效率，从而提高后期的沉淀效率;
2、排水管上设置气囊，以实现凝固剂的存储，并通过对气囊的挤压实现凝固剂进入存储箱内的工作过程;
3、排水管上设置对气囊作用的挤压机构，实现对气囊的机械挤压，使得气囊内存储的凝固剂顺利进入存储箱内，以便实现与污水的充分接触;
4、存储框底部设置弧形存储板，实现对所滴落凝固剂的存储，以便污水经过时与凝固剂的接触;
5、排水管上设置保护框，起到对挤压机构的保护作用。
