申请日2018.10.19
公开(公告)日2019.01.18
IPC分类号B01D36/02; B01D53/00
摘要
本发明公开一种无动力合流制管道截流污水净化装置，包括前面板、初级过滤网、中效纤维过滤器、HEPA过滤网、出水口和主壳，所述主壳左侧安装有前面板，所述前面板表面安装有吸入口，所述前面板右侧安装有传感器部件，且传感器部件右侧安装有初级过滤网，所述初级过滤网右侧安装有高效过滤器，且高效过滤器右侧安装有气相媒体过滤器，且气相媒体过滤器右侧安装有中效纤维过滤器，所述中效纤维过滤器右侧安装有HEPA过滤网，所述HEPA过滤网上侧安装有平行电极组，且平行电极组右侧安装有出水口。本发明的截流污水净化装置通过多层过滤设备和监控系统，实时控制污水的流动和过滤情况。
权利要求书

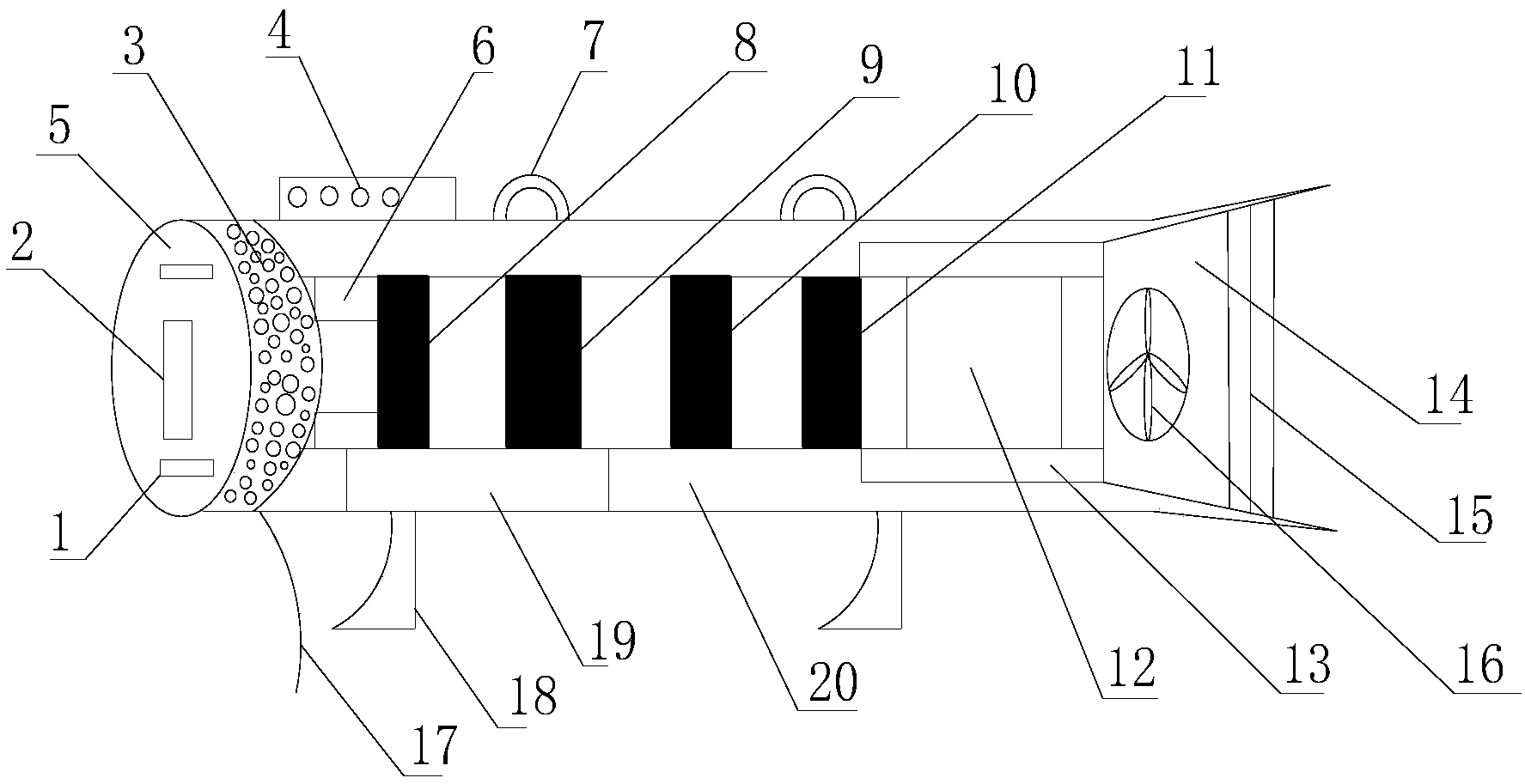

1.一种无动力合流制管道截流污水净化装置，包括前面板(5)、初级过滤网(8)、中效纤维过滤器(11)、HEPA过滤网(12)、出水口(14)和主壳(20);其特征在于，所述主壳(20)左侧安装有前面板(5)，所述前面板(5)表面安装有吸入口(2)，且吸入口(2)下侧安装有传感器(1)，所述前面板(5)右侧安装有传感器部件(6)，且传感器部件(6)右侧安装有初级过滤网(8)，所述初级过滤网(8)右侧安装有高效过滤器(9)，且高效过滤器(9)右侧安装有气相媒体过滤器(10)，且气相媒体过滤器(10)右侧安装有中效纤维过滤器(11)，所述中效纤维过滤器(11)右侧安装有HEPA过滤网(12)，所述HEPA过滤网(12)上侧安装有平行电极组(13)，且平行电极组(13)右侧安装有出水口(14)。
2.根据权利要求1所述的一种无动力合流制管道截流污水净化装置，其特征在于，所述前面板(5)表面安装有吸烟孔(3)。
3.根据权利要求1所述一种无动力合流制管道截流污水净化装置，其特征在于，所述主壳(20)表面安装有显示屏(19)，所述主壳(20)上侧安装有控制面板(4)。
4.根据权利要求1所述一种无动力合流制管道截流污水净化装置，其特征在于，所述主壳(20)下侧安装有支架(18)，且支架(18)左侧安装有电源线(17)，所述主壳(20)上侧安装有手柄(7)。
5.根据权利要求1所述的一种无动力合流制管道截流污水净化装置，其特征在于，所述HEPA过滤网(12)表面安装有螺杆。
6.根据权利要求1所述的一种无动力合流制管道截流污水净化装置，其特征在于，所述出水口(14)内部安装有离心风机(16)，且离心风机(16)右侧安装有空气杀菌灯(15)。
说明书
一种无动力合流制管道截流污水净化装置
技术领域
本发明污水净化设备领域，具体涉及一种无动力合流制管道截流污水净化装置。
背景技术
目前，我国仍有大量城镇排水系统采用雨污合流制系统，通过在合流管道未端设置截流井。传统截流井按结构大体分为堰式、槽式或堰槽结合式三种，基本都能实现污水和初期雨水的截流，但在大雨时无法防止大量雨水进入污水管道，在暴雨时，还会出现外网河水倒灌，造成污水处理厂水质、水量极大波动，影响污水处理厂的运行和管理。
发明内容
本发明所要解决的技术问题是针对上述技术现状，而提供一种无动力合流制管道截流污水净化装置。
本发明解决上述技术问题所采用的技术方案为：
一种无动力合流制管道截流污水净化装置，包括前面板、初级过滤网、中效纤维过滤器、HEPA过滤网、出水口和主壳;所述主壳左侧安装有前面板，所述前面板表面安装有吸入口，且吸入口下侧安装有传感器，所述前面板右侧安装有传感器部件，且传感器部件右侧安装有初级过滤网，所述初级过滤网右侧安装有高效过滤器，且高效过滤器右侧安装有气相媒体过滤器，且气相媒体过滤器右侧安装有中效纤维过滤器，所述中效纤维过滤器右侧安装有HEPA过滤网，所述HEPA过滤网上侧安装有平行电极组，且平行电极组右侧安装有出水口。
进一步的，所述前面板表面安装有吸烟孔。
进一步的，所述主壳表面安装有显示屏，所述主壳上侧安装有控制面板。
进一步的，所述主壳下侧安装有支架，且支架左侧安装有电源线，所述主壳上侧安装有手柄。
进一步的，所述HEPA过滤网表面安装有螺杆。
进一步的，所述出水口内部安装有离心风机，且离心风机右侧安装有空气杀菌灯。
与现有技术相比，本发明的有益效果：1.本发明的截流污水净化装置通过多层过滤设备和监控系统，实时控制污水的流动和过滤情况。
2.本发明解决了暴雨时外网河水倒灌，造成污水处理厂水质、水量极大波动，影响污水处理厂的运行和管理的问题，全水力控制开合,无复杂机电设备,工艺简单,节能环保，能有效保护后续污水处理厂的正常运行。
