申请日2018.08.13
公开(公告)日2019.01.29
IPC分类号G01N21/31
摘要
本实用新型的目的是为了解决现有的不便对水体的浓度进行直观检测的难题，公开了一种地下污水治理用水体浓度检测装置，包括端盖、旋转杆、转盘、试管、连接板、紧固螺钉、安装板、照射灯、底座、第一连接块、第一螺旋弹簧、第二连接块、第一套环、浓度比色板、安装杆、显示板、第三连接块、第二套环、第二螺旋弹簧、第四连接块、连接架和进液口。本实用新型通过设置多个照射灯，从而可以对试管内的水体进行照射，方便对试管内不同层面的水体浓度进行检测，通过照射灯的照射，更加直观明了，从而可以直接通过色彩对水体的浓度进行观测，操作更加方便，通过使用浓度比色板进行比对色彩，可以准确得知水体的浓度，方便快捷，符合需求。
权利要求书

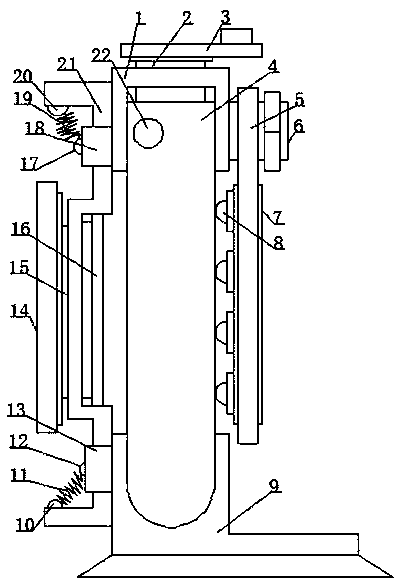

1.一种地下污水治理用水体浓度检测装置，包括底座(9)，其特征在于：所述底座(9)上侧安装有试管(4)，所述试管(4)顶端固定安装有旋转杆(2)，所述旋转杆(2)顶端固定安装有转盘(3)，所述试管(4)顶端外侧设置有端盖(1)，所述端盖(1)右侧设置有连接板(5)，所述连接板(5)与端盖(1)之间安装有紧固螺钉(6)，所述连接板(5)内部下侧固定安装有安装板(7)，所述安装板(7)左侧表面均匀安装有照射灯(8)，所述试管(4)表面上端开有进液口(22)，所述端盖(1)左侧固定安装有第二套环(18)，所述底座(9)左侧固定安装有第一套环(13)，所述第一套环(13)与第二套环(18)之间套接有连接架(21)，所述连接架(21)右侧中部固定安装有显示板(16)，所述连接架(21)左侧中部固定安装有安装杆(15)，所述安装杆(15)左端固定安装有浓度比色板(14)，所述第一套环(13)左侧表面固定安装有第二连接块(12)，所述连接架(21)下侧表面固定安装有第一连接块(10)，所述第一连接块(10)与第二连接块(12)之间固定连接有第一螺旋弹簧(11)，所述第二套环(18)左侧表面固定安装有第三连接块(17)，所述连接架(21)上侧表面固定安装有第四连接块(20)，所述第三连接块(17)与第四连接块(20)之间固定连接有第二螺旋弹簧(19)。
2.根据权利要求1所述的一种地下污水治理用水体浓度检测装置，其特征在于：所述照射灯(8)的颜色从上向下依次为红黄蓝绿。
3.根据权利要求1所述的一种地下污水治理用水体浓度检测装置，其特征在于：所述试管(4)为透明玻璃材料。
4.根据权利要求1所述的一种地下污水治理用水体浓度检测装置，其特征在于：所述显示板(16)为白色亚克力材料制成。
5.根据权利要求1所述的一种地下污水治理用水体浓度检测装置，其特征在于：所述旋转杆(2)与端盖(1)转动配合。
说明书
一种地下污水治理用水体浓度检测装置
技术领域
本实用新型涉及污水治理领域，尤其涉及一种地下污水治理用水体浓度检测装置。
背景技术
城市污水处理系统是一套收集固体和液体废物，避免其接触城市人口和饮用水系统的地下管道系统。
地下污水的污染程度不同，水体的浓度也会不同，而水体的不同层面的浓度也会不同，现有的就是使用浓度监测仪进行检测，这种设备不易操作，需要对复杂的数据进行统计分析，不便采用色彩进行直观观测，从而影响了对水体浓度的快速检测，影响对水体治理的准确性，不便根据水体的污染程度进行治理，还有的不便进行对比，从而影响了检测的准确度，因此，需要设计一种地下污水治理用水体浓度检测装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种地下污水治理用水体浓度检测装置。
本实用新型是通过以下技术方案实现：
一种地下污水治理用水体浓度检测装置，包括底座，所述底座上侧安装有试管，所述试管顶端固定安装有旋转杆，所述旋转杆顶端固定安装有转盘，所述试管顶端外侧设置有端盖，所述端盖右侧设置有连接板，所述连接板与端盖之间安装有紧固螺钉，所述连接板内部下
侧固定安装有安装板，所述安装板左侧表面均匀安装有照射灯，所述试管表面上端开有进液口，所述端盖左侧固定安装有第二套环，所述底座左侧固定安装有第一套环，所述第一套环与第二套环之间套接有连接架，所述连接架右侧中部固定安装有显示板，所述连接架左侧中部固定安装有安装杆，所述安装杆左端固定安装有浓度比色板，所述第一套环左侧表面固定安装有第二连接块，所述连接架下侧表面固定安装有第一连接块，所述第一连接块与第二连接块之间固定连接有第一螺旋弹簧，所述第二套环左侧表面固定安装有第三连接块，所述连接架上侧表面固定安装有第四连接块，所述第三连接块与第四连接块之间固定连接有第二螺旋弹簧。
作为本实用新型的优选技术方案，所述照射灯的颜色从上向下依次为红黄蓝绿。
作为本实用新型的优选技术方案，所述试管为透明玻璃材料。
作为本实用新型的优选技术方案，所述显示板为白色亚克力材料制成。
作为本实用新型的优选技术方案，所述旋转杆与端盖转动配合。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置多个照射灯，从而可以对试管内的水体进行照射，方便对试管内不同层面的水体浓度进行检测，通过照射灯的照射，更加直观明了，从而可以直接通过色彩对水体的浓度进行观测，操作更加方便，通过使用浓度比色板进行比对色彩，可以准确得知水体的浓度，因此，可以得知水体的污染程度，方便根据水体的污染程
度进行治理，治理效果更佳，通过转盘的转动，从而可以使试管转动，对试管内的污水进行搅拌，使水体内的杂质更好的与水混合，有利于对污水浓度的检测，且设计合理，操作方便，符合需求，值得推广。
