申请日2018.09.06
公开(公告)日2018.12.25
IPC分类号B01D24/00; B01D24/12; B01D24/40; B01D24/42
摘要
本发明的分流式污水过滤装置，包括外壳体、进水管和出水管，外壳体中设置有左侧板和右侧板，左、右侧板之间设置有多个隔板，隔板将左、右侧板之间的空腔分割为多个过滤腔，每个过滤腔的底部设置有透水型承托板，承托板上设置有滤料层;滤料层上方设置有分流进口、分流出口。本发明的过滤方法，包括：a).污水流入;b).污水过滤;c).过滤水收集;d).过滤水排出;e).滤料更换或清洗。本发明的过滤装置及方法，污水进入到每个过滤腔中通过不同的过滤层进行过滤，过滤后的污水经分流出口流入出水槽中，再经出水管流出，这样，不仅大大减轻了过滤层的负担，同时也提高了污水的过滤效果。
权利要求书

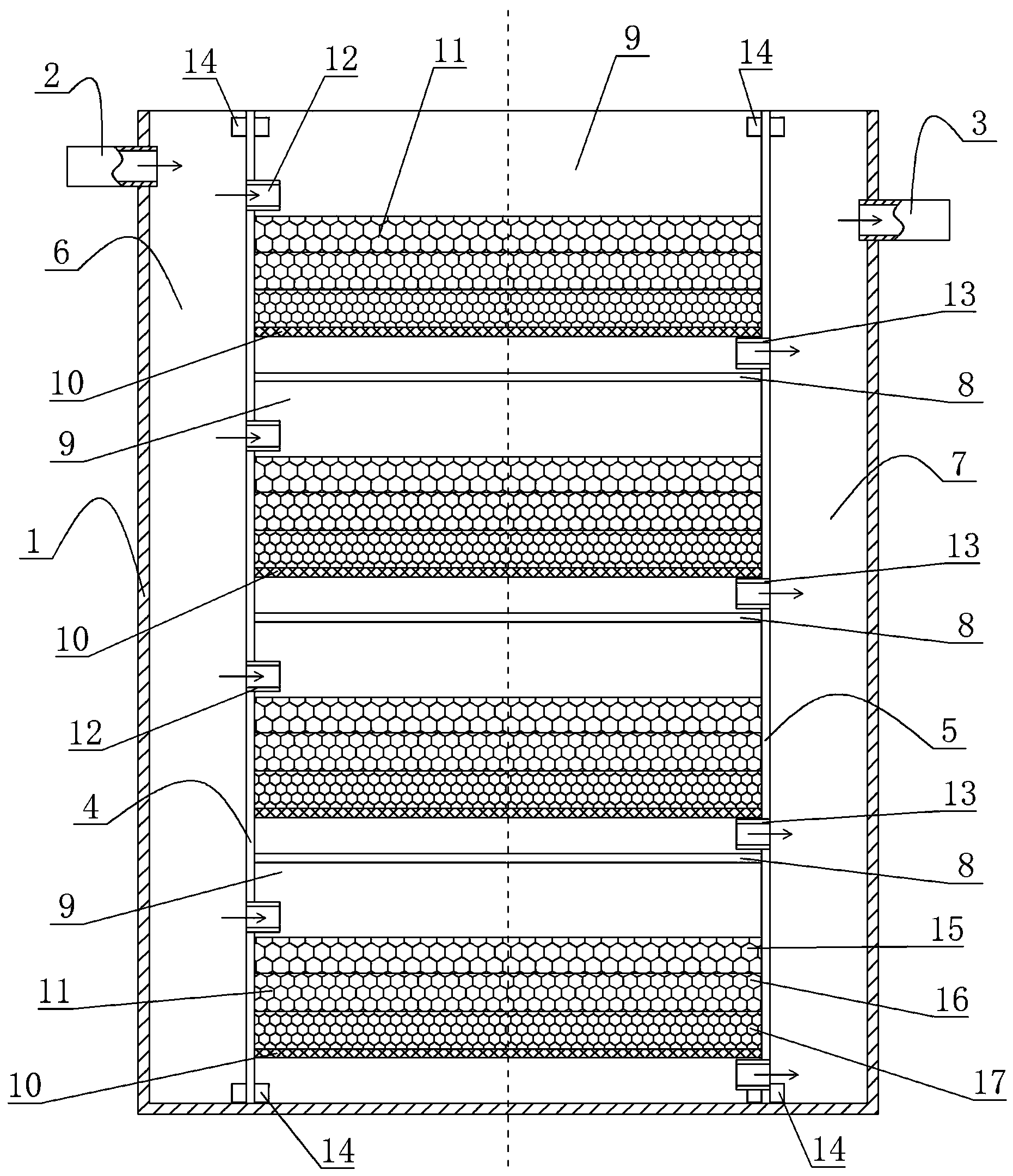

1.一种分流式污水过滤装置，包括外壳体(1)、进水管(2)和出水管(3)，外壳体的内部为空腔，进水管、出水管分别设置于外壳体的上部;外壳体的内部空腔中设置有两相互平行的左侧板(4)和右侧板(5)，左侧板与外壳体之间形成进水槽(6)，右侧板与外壳体之间形成出水槽(7)，进水管、出水管分别与进水槽、出水槽的上端相通;其特征在于：所示左侧板与右侧板之间的空腔在高度方向上设置有多个隔板(8)，隔板将左侧板与右侧板之间的空腔分割为互不相通的多个过滤腔(9)，每个过滤腔的下部均设置有透水型承托板(10)，承托板上设置有滤料层(11);滤料层上方的左侧板上开设有与进水槽相通的分流进口(12)，承托板与隔板之间的右侧板上开设有与出水槽相通的分流出口(13)。
2.根据权利要求1所述的分流式污水过滤装置，其特征在于：所述过滤腔(9)中滤料层(11)由从上至下依次分布的上滤料层(15)、中滤料层(16)和下滤料层(17)组成，上滤料层、中滤料层和下滤料层的过滤孔隙逐次减小，以分别对污水中不同粒径大小的固体物质进行过滤。
3.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述进水槽(6)和出水槽(7)的体积均为外壳体(1)内部空腔的1/10。
4.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述出水管(3)的高度低于进水管(2)的高度。
5.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述隔板(8)的数量为3个，3个隔板所分割的过滤腔(9)的数量为4个。
6.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述外壳体(1)内部空腔的前壁和后壁上均设置有4个对左侧板(4)和右侧板(5)进行固定和限位的定位块(14)。
7.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述承托板(10)为透水型网状结构。
8.根据权利要求1或2所述的分流式污水过滤装置，其特征在于：所述承托板(10)与其下方的隔板(8)间隔一定距离设置，以便设置分流出口(13)。
9.一种基于权利要求1所述的分流式污水过滤装置的过滤方法，其特征在于，通过以下步骤来实现：
a).污水流入，待净化的污水通过外壳体(1)上方的进水管(2)流入进水槽(6)，污水水位高过分流口时就会流入过滤腔(9);
b).污水过滤，进水槽(6)中的污水经左侧板(4)上由上至下分布的多个分流进口(12)进入到不同的过滤腔(9)中，污水在过滤腔中经滤料层(11)进行过滤，污水过滤后进入承托板(10)的下方;
在滤料层(11)采用由上至下过滤孔隙逐次减小的上过滤层(15)、中过滤层(16)和下过滤层(17)时，上过滤层、中过滤槽和下过滤层依次对粒径逐次减小的固体物质进行过滤;
c).过滤水收集，污水经滤料层(11)过滤后，流入到承托板(10)下方，再经过承托板(10)下方的分流出口(13)流入出水槽(7)中;
d).过滤水排出，经分流出口(13)流入至出水槽(7)中的过滤水，经上方的出水管(3)排出;
e).滤料更换或清洗，随着过滤装置使用时间的增长，当过滤装置的出水管(3)的出水明显很小时，表明滤料层(11)中的滤料过滤性能明显降低，需要更换或清洗;通过上提左侧板(4)和右侧板(5)，将左、右侧板连同承托板和滤料层一起抽出，然后将所有的滤料层(11)抽出并进行更换或清洗，更换后再将左侧板和右侧板插入即可。
说明书
一种分流式污水过滤装置
技术领域
本发明涉及一种分流式污水过滤装置，更具体的说，尤其涉及一种将污水分流至多个滤料层中进行过滤的分流式污水过滤装置。
背景技术
在污水处理过程中，将污水中的悬浮物质及固体杂质过滤掉是重要的一步，悬浮物中有机物被微生物分解消耗大量氧气，导致水中生物死亡，造成水体浑浊影响生态环境，产生的恶臭又会影响人们健康。
过滤是污水处理的预处理过程，大多数污水过滤处理采用物理方法如：沉淀法、气浮法、过滤法。沉淀法：依靠悬浮物自身的重力作用静置沉降。气浮法利用高度分散的微小气泡作为载体粘附于废水中污染物上，使其浮力大于重力和上浮阻力，从而使污染物上浮至水面，形成泡沫，然后利用刮渣设备自水面刮除泡沫，实现固液和液液分离的过程。过滤法：利用滤料的透水性使液体通过滤层，固体杂质被截留下来。本发明是采用过滤方法去除污水中杂质。
发明内容
本发明为了克服上述技术问题的缺点，提供了一种将污水分流至多个滤料层中进行过滤的分流式污水过滤装置。
本发明的分流式污水过滤装置，包括外壳体、进水管和出水管，外壳体的内部为空腔，进水管、出水管分别设置于外壳体的上部;外壳体的内部空腔中设置有两相互平行的左侧板和右侧板，左侧板与外壳体之间形成进水槽，右侧板与外壳体之间形成出水槽，进水管、出水管分别与进水槽、出水槽的上端相通;其特征在于：所示左侧板与右侧板之间的空腔在高度方向上设置有多个隔板，隔板将左侧板与右侧板之间的空腔分割为互不相通的多个过滤腔，每个过滤腔的下部均设置有透水型承托板，承托板上设置有滤料层;滤料层上方的左侧板上开设有与进水槽相通的分流进口，承托板与隔板之间的右侧板上开设有与出水槽相通的分流出口。
本发明的分流式污水过滤装置，所述所述过滤腔中滤料层由从上至下依次分布的上滤料层、中滤料层和下滤料层组成，上滤料层、中滤料层和下滤料层的过滤孔隙逐次减小，以分别对污水中不同粒径大小的固体物质进行过滤。
本发明的分流式污水过滤装置，所述进水槽和出水槽的体积均为外壳体内部空腔的1/10。
本发明的分流式污水过滤装置，所述出水管的高度低于进水管的高度。
本发明的分流式污水过滤装置，所述隔板的数量为3个，3个隔板所分割的过滤腔的数量为4个。
本发明的分流式污水过滤装置，所述外壳体内部空腔的前壁和后壁上均设置有4个对左侧板和右侧板进行固定和限位的定位块。
本发明的分流式污水过滤装置，所述承托板为透水型网状结构。
本发明的分流式污水过滤装置，所述承托板与其下方的隔板间隔一定距离设置，以便设置分流出口。
本发明的分流式污水过滤装置的过滤方法，其特征在于，通过以下步骤来实现：
a).污水流入，待净化的污水通过外壳体上方的进水管流入进水槽，污水水位高过分流口时就会流入过滤腔;b).污水过滤，进水槽中的污水经左侧板上由上至下分布的多个分流进口进入到不同的过滤腔中，污水在过滤腔中经滤料层进行过滤，污水过滤后进入承托板的下方;在滤料层采用由上至下的过滤孔隙逐次减小的上过滤层、中过滤层和下过滤层时，上过滤层、中过滤槽和下过滤层依次对粒径逐次减小的固体物质进行过滤;c).过滤水收集，污水经滤料层过滤后，流入到承托板下方，再经过承托板下方的分流出口流入出水槽中;d).过滤水排出，经分流出口流入至出水槽中的过滤水，经上方的出水管排出;e).滤料更换或清洗，随着过滤装置使用时间的增长，当过滤装置的出水管的出水明显很小时，表明滤料层中的滤料过滤性能明显降低，需要更换或清洗;通过上提左侧板和右侧板，将左、右侧板连同承托板和滤料层一起抽出，然后将所有的滤料层抽出并进行更换或清洗，更换后再将左侧板和右侧板插入即可。
本发明的有益效果是：本发明的分流式污水过滤装置及过滤方法，通过在外壳体的内部空腔中设置左侧板和右侧板，使得左侧板、右侧板与外壳体之间分别形成了进水槽和出水槽，待过滤的污水由进水管进入后均匀分布于进水槽中;左侧板与右侧板中设置有多个上下间隔分布的隔板，形成的多个过滤腔，每个过滤腔的两端设置有分流进口和分流出口，过滤腔中设置有滤料层，使得进水槽中的污水通过分流进口进入每个过滤腔中通过不同的过滤层进行过滤，过滤后的污水经分流出口流入出水槽中，再经出水管流出，这样，通过将污水分流至每个过滤腔中进行过滤，不仅大大减轻了过滤层的负担，同时也提高了污水的过滤效果。
进一步地，通过将由上至下的过滤腔中的滤料层设置为孔隙逐次减小的形式，以实现对污水中不同粒径大小的固体物质进行过滤，根据固体物质在污水中的分布形式进行选择性过滤，不仅提高了滤料的利用率，还延长了滤料的使用寿命。
