申请日2018.09.05
公开(公告)日2018.12.18
IPC分类号E01C5/04; E01C15/00
摘要
本发明涉及一种防污水飞溅的街道地砖，本防污水飞溅的街道地砖包括有本体，本体的边缘向下弯折形成支承围边，在所述支承围边上开设有导流孔;在所述本体的下方安装有弹性密封片，所述弹性密封片的边缘与支承围边的底边固定连接，弹性密封片、支承围边和本体围成调节空间;所述导流孔连通调节空间和外界;自然状态下所述弹性密封片朝本体的下表面凸起;在所述弹性密封片上设置有传动柱，所述传动柱竖直向上并从所述本体贯穿而出，传动柱的露出本体的部分形成防滑点阵;所述传动柱能够相对于本体往复滑动;该街道地砖结构新颖、原理独特，能够有效缓解雨天行走时积水飞溅的情况，还行人一个整洁、干净的步行街道。
权利要求书

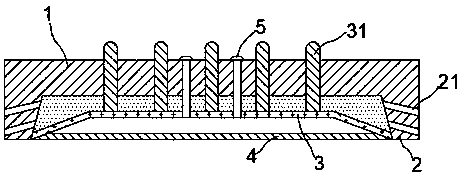

1.一种防污水飞溅的街道地砖，本防污水飞溅的街道地砖包括有本体(1)，本体(1)的边缘向下弯折形成支承围边(2)，其特征在于：在所述支承围边(2)上开设有导流孔(21);在所述本体(1)的下方安装有弹性密封片(3)，所述弹性密封片(3)的边缘与支承围边(2)的底边固定连接，弹性密封片(3)、支承围边(2)和本体(1)围成调节空间;所述导流孔(21)连通调节空间和外界;自然状态下所述弹性密封片(3)朝本体(1)的下表面凸起;在所述弹性密封片(3)上设置有传动柱(31)，所述传动柱(31)竖直向上并从所述本体(1)贯穿而出，传动柱(31)的露出本体(1)的部分形成防滑点阵;所述传动柱(31)能够相对于本体(1)往复滑动。
2.根据权利要求1所述的防污水 飞溅的街道地砖，其特征在于：在所述弹性密封片(3)的下方设置有硬质的支承板(4)，所述支承板(4)与支承围边(2)固定连接，所述支承板(4)与弹性密封片(3)围成封闭的缓冲腔，在所述缓冲腔上连通有弹性的导气管(5)，所述导气管(5)的管端伸出至本体(1)的上表面。
3.根据权利要求1或2所述的防污水飞溅的街道地砖，其特征在于：所述导流孔(21)与外界连通的一端的水平高度比另一端低。
说明书
防污水飞溅的街道地砖
技术领域
本发明涉及市政街道铺设领域，特别的，是一种街道地砖。
背景技术
步行街道常高出行车道，在步行街道上铺设有地砖;这种结构既能够提升街道的美观性，又能够提升行人行走时的舒适性和安全性，同时能够方便排水、阻隔车流;同时，地砖上多刻设有纹路，既起到防滑作用，又能够方便盲人感知路况;地砖在使用一段时间后会不同程度的松动，行人踩踏时地砖会朝一侧下陷;平日里无关紧要，但是在阴雨天气却十分恼人;因为当行人经过时，下陷的地砖会溅起下层的积水，脏水飞溅到行人的裤腿、鞋面上，给行人带来很多不便;一些路段环境较差，积水中混杂着垃圾、生活臭水，当飞溅污染鞋面、裤脚时会给行人带来诸多尴尬。
发明内容
针对上述问题，本发明提供一种防污水飞溅的街道地砖，该街道地砖结构新颖、原理独特，既能够有效排水，又能够有效缓解雨天行走时积水飞溅的情况，还行人一个整洁、干净的步行街道。
为解决上述问题，本发明所采用的技术方案是：本防污水飞溅的街道地砖包括有本体，本体的边缘向下弯折形成支承围边，在所述支承围边上开设有导流孔;在所述本体的下方安装有弹性密封片，所述弹性密封片的边缘与支承围边的底边固定连接，弹性密封片、支承围边和本体围成调节空间;所述导流孔连通调节空间和外界;自然状态下所述弹性密封片朝本体的下表面凸起;
在所述弹性密封片上设置有传动柱，所述传动柱竖直向上并从所述本体贯穿而出，传动柱的露出本体的部分形成防滑点阵;所述传动柱能够相对于本体往复滑动。
本发明的有益效果是：使用本街道地砖铺设在步行街道上，将支承围边面朝地面，于是本体被支承围边顶起，本体的下方留出方便雨水流通的空间;在自然状态下，本体下方的弹性密封片向上凸起，弹性密封片上的传动柱从本体的表面露出，此时调节空间的体积较小;从本体露出的传动柱能够有效提高不行街道的防滑能力，同时为盲人提供指引。
在下雨天气，雨水从地砖的缝隙中渗透，并在本体的下部流通;当行人踩踏本体的上表面时，鞋底将传动柱下压，于是本体下方的弹性密封片形变下压，调节空间的体积变大、内部气压变小，于是地砖缝隙间的雨水被抽吸进调节空间中;因此，当行人踩踏松动的地砖时，地砖四周的雨水会被瞬时抽吸，有效减轻雨水的飞溅，进而避免斜面、裤脚被污染，使得行人在雨天行走更从容、干净;在鞋底离开地砖后，弹性密封片回弹、复位，于是地砖恢复防飞溅的效果。
综上，本发明采用精巧的结构，在行人踩踏的瞬间削减雨水飞溅的力度，有效的避免被雨水污染的尴尬局面;还行人一个整洁、干净的步行街道;同时，该街道具有更好的防滑效果，且能够给盲人用户更好的反馈体验，辅助盲人用户行走。
作为优选，在所述弹性密封片的下方设置有硬质的支承板，所述支承板与支承围边固定连接，所述支承板与弹性密封片围成封闭的缓冲腔，在所述缓冲腔上连通有弹性的导气管，所述导气管的管端伸出至本体的上表面;在弹性密封片往复弹动的过程中，缓冲腔相应的变大、变小，内部的气体由导气管进出;该结构既能够增强地砖的结构强度，又能够避免在弹性密封片下方积水，进而防止弹性密封片下压时造成雨水的二次飞溅。
作为优选，所述导流孔与外界连通的一端的水平高度比另一端低;该结构能够从底部抽吸雨水，增强防飞溅的效果。
