申请日2018.09.03
公开(公告)日2018.12.21
IPC分类号C02F9/14
摘要

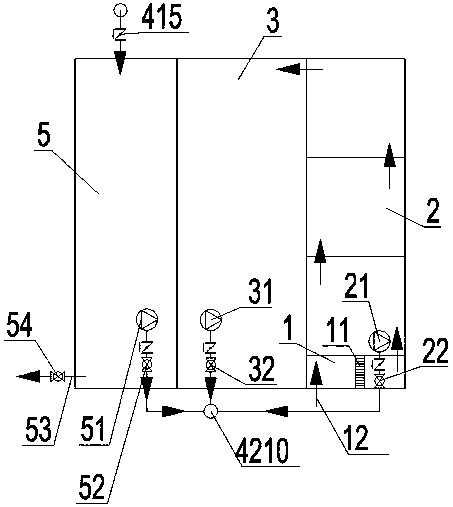

本发明公开了一种用于农村污水处理的快速渗滤系统，由上下两层构成，下层池体由格栅渠、隔油沉淀池、调节池和出水池组成，上层池体为快速渗滤池，另有一外置的风机，快速渗滤池从下至上包括一层集水层和若干层渗滤层，集水层从下至上依次为汇水层、中承托板和去磷层，汇水层通过汇水管与出水池连接，渗滤层从下至上依次为底承托板、下渗滤层、过渡层和快滤层，下渗滤层上设有布气管，每个布气管均连接在一个配气总管上，气源来自于外置风机，快滤层上设有布水管，每个布水管均连接在一个配水总管上;出水池中设有回流泵。本发明降低了进入快速渗滤池的污染物浓度，降低了污水短流、孔口堵塞、填料板结，减少人员维护的工作量。
权利要求书
1.一种用于农村污水处理的快速渗滤系统，其特征在于：由上下两层构成，下层池体由格栅渠、隔油沉淀池、调节池和出水池组成，上层池体为快速渗滤池，另有一外置的风机，所述格栅渠的进水侧设有进污水管，格栅渠内部设有格栅，所述快速渗滤池从下至上包括一层集水层和若干层渗滤层，各层之间通过法兰连接密闭，所述集水层从下至上依次为汇水层、中承托板和去磷层，所述汇水层通过汇水管与出水池连接，所述渗滤层从下至上依次为底承托板、下渗滤层、过渡层和快滤层，所述下渗滤层上设有布气管，每个布气管均连接在一个配气总管上，气源来自于外置风机，通过阀门调节控制，所述快滤层上设有布水管，每个布水管均连接在一个配水总管上，通过阀门调节控制;所述出水池中设有回流泵，间歇地将快滤池出水提升至配水总管回流处理，所述出水池的出水侧设有排水管，所述排水管经排水管调节阀控制液位，自流出水。
2.根据权利要求1所述的一种用于农村污水 处理的快速渗滤系统，其特征在于：所述隔油沉淀池内设有隔油沉淀池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;污水从隔油沉淀池自流入调节池，所述调节池内有调节池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管。
3.根据权利要求1所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述集水层高度为400~600mm;所述渗滤层的单层高度为400~600mm。
4.根据权利要求1所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述集水层中的汇水层由粒径20~30mm不等的填料填充而成，填料包括砾石和陶粒;所述汇水层的汇水管为DN50~100mm的UPVC管，侧壁均匀开孔，汇水管接至出水池，所述集水层中的去磷层由粒径10~20mm不等的填料填充而成，填料包括碳酸钙和高岭石。
5.根据权利要求4所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述去磷层由多个去磷层填料模块组成，每个模块平面尺寸为500*500mm，侧面设有去磷层侧开孔，所述汇水管上设置有止回阀。
6.根据权利要求1所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述渗滤层的底承托板由5~8mm的穿孔板制成;所述渗滤层的下渗滤层由粒径10~20mm不等的填料填充而成，填料包括中粗砂和颗粒活性炭;所述渗滤层中的布气管为DN50~100mm的UPVC管，侧壁均匀开孔。
7.根据权利要求6所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述渗滤层的过渡层由粒径10~30mm的填料填充而成，填料包括沸石和陶粒。
8.根据权利要求6所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述渗滤层的快滤层由粒径20~30mm的填料填充而成，填料包括砾石和陶粒;所述快滤层中的布水管由DN50~100mm的UPVC管，侧壁均匀开孔。
9.根据权利要求1所述的一种用于农村污水处理的快速渗滤系统，其特征在于：所述渗滤层的布水管和布气管在平面上按照十字交叉布置，相邻两层渗滤层的布水管和布气管相互间隔不重叠。
10.一种如权利要求1所述的用于农村污水处理的快速渗滤系统的快速渗滤方法，其特征在于：先将原污水经过格栅渠,然后进入多格的隔油沉淀池进行隔油、沉淀，所述隔油沉淀池设有隔油沉淀池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;污水从隔油沉淀池自流入调节池，调节池设有调节池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;
具体步骤如下：
1)调节池进水：调节池提升泵通过配水总管向各渗滤层中的布水管布水，以布水管调节阀控制各渗滤层的布水比例，污水逐渐自上至下历经快滤层、过渡层、下渗滤层、底承托板到下一层渗滤层或是集水层，最后经汇水管收集后自流入出水池，进水一段时间后调节池提升泵停止;
2)通风：进水结束后一段时间，风机开启，经配气总管向各渗滤层中的布气管布气，以布气管调节阀控制各渗滤层的布气比例，实现向各渗滤层通风的过程，短时间通风后风机停止工作;
3) 隔油沉淀池进水：隔油沉淀池提升泵通过配水总管向各渗滤层中的布水管布水，以布水管调节阀控制各渗滤层的布水比例，污水逐渐自上至下历经快滤层、过渡层、下渗滤层、底承托板到下一层渗滤层或是集水层，最后经汇水管收集后自流入出水池，进水一段时间后隔油沉淀池提升泵停止;
4)通风：进水结束后一段时间，风机开启，经配气总管向各渗滤层中的布气管布气，以布气管调节阀控制各渗滤层的布气比例，实现向各渗滤层通风的过程，短时间通风后风机停止工作;
5)出水池回流：回流泵通过配水总管向各渗滤层中的布水管布水，以布水管调节阀控制各渗滤层的布水比例，污水逐渐自上至下历经快滤层，过渡层，下渗滤层，底承托板到下一层渗滤层或是集水层，最后经汇水管收集后自流入出水池，进水一段时间后回流泵停止;
6.通风：进水结束后一段时间，风机开启，经配气总管向各渗滤层中的布气管布气，以布气管调节阀控制各渗滤层的布气比例，实现向各渗滤层通风的过程，短时间通风后风机停止工作;
上述6个步骤为一个工作周期，结束后开始第二个工作周期。
说明书
用于农村污水处理的快速渗滤系统及其快速渗滤方法
技术领域
本发明属于环保技术领域，尤其涉及一种用于农村污水处理的快速渗滤系统及其快速渗滤方法。
背景技术
随着社会的发展，经济水平的提高，城乡一体化进程越来越快，农民越来越关注生活环境的质量，我国农村人口多，生活污水的排放量较大，处理不及时，导致农村生活污水引发的环境问题愈加突出。
目前农村污水处理技术存在以下问题：1、运行负荷低，实际进水量和进水浓度往往大幅低于设计值，往往造成设备闲置，投资浪费，运行困难;2、维护难度大，农村污水处理设施规模小、数量多且高度分散，难以为每个站点配备足够专业运行人员，设施设备的维护、维修和更新等也会受到较大限制;3、运行成本高，农村污水处理设施运行的单位电耗和药耗往往大幅高于规模市政污水处理设施;4、出水TN、TP、SS和色度等指标难以合格，目前主流的处理工艺仍然延续规划市政污水处理设施活性污泥法的设计思路，农村污水进水水质较低的工况下，TN、TP、SS和色度指标上难以做到稳定合格;5、剩余污泥，使用传统活性污泥原理的工艺会产生剩余污泥，污泥的处理和处置对于规模较小、数量大和距离较远的农村污水处理设施是一个问题。
发明内容
本发明为了解决上述现有技术中存在的缺陷和不足，提供了一种可根据水质和水量灵活组合，抗冲击，维护工作量少，运行成本低，脱氮除磷效果较好的用于农村污水处理的快速渗滤系统。
本发明的技术方案：一种用于农村污水处理的快速渗滤系统，由上下两层构成，下层池体由格栅渠、隔油沉淀池、调节池和出水池组成，上层池体为快速渗滤池，另有一外置的风机。所述格栅渠的进水侧设有进污水管，格栅渠内部设有格栅，所述快速渗滤池从下至上包括一层集水层和若干层渗滤层，各层之间通过法兰连接密闭，所述集水层从下至上依次为汇水层、中承托板和去磷层，所述汇水层通过汇水管与出水池连接，所述渗滤层从下至上依次为底承托板、下渗滤层、过渡层和快滤层，所述下渗滤层上设有布气管，每个布气管均连接在一个配气总管上，气源来自于外置风机，通过阀门调节控制，所述快滤层上设有布水管，每个布水管均连接在一个配水总管上，通过阀门调节控制;所述出水池中设有回流泵，间歇地将快滤池出水提升至配水总管回流处理，所述出水池的出水侧设有排水管，自流出水。
优选地，所述隔油沉淀池内设有隔油沉淀池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;污水从隔油沉淀池自流入调节池，所述调节池内有调节池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管。
优选地，所述集水层高度为400~600mm;所述渗滤层的单层高度为400~600mm。
优选地，所述集水层中的汇水层由粒径20~30mm不等的填料填充而成，填料包括砾石和陶粒;所述汇水层的汇水管为DN50~100mm的UPVC管，侧壁均匀开孔，汇水管接至出水池，所述集水层中的去磷层由粒径10~20mm不等的填料填充而成，填料包括碳酸钙和高岭石。
优选地，所述去磷层由多个去磷层填料模块组成，每个模块平面尺寸为500*500mm，侧面设有去磷层侧开孔，所述汇水管上设置有止回阀。
优选地，所述渗滤层的底承托板由5~8mm的穿孔板制成;所述渗滤层的下渗滤层由粒径10~20mm不等的填料填充而成，填料包括中粗砂和颗粒活性炭;所述渗滤层中的布气管为DN50~100mm的UPVC管，侧壁均匀开孔。
优选地，所述渗滤层的过渡层由粒径10~30mm的填料填充而成，填料包括沸石和陶粒。
优选地，所述渗滤层的快滤层由粒径20~30mm的填料填充而成，填料包括砾石和陶粒;所述快滤层中的布水管由DN50~100mm的UPVC管，侧壁均匀开孔。
优选地，所述渗滤层的布水管和布气管在平面上按照十字交叉布置，相邻两层渗滤层的布水管和布气管相互间隔不重叠。
一种用于农村污水处理的快速渗滤系统的快速渗滤方法，先将原污水经过格栅渠,然后进入多格的隔油沉淀池进行隔油、沉淀，所述隔油沉淀池设有隔油沉淀池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;污水从隔油沉淀池自流入调节池，调节池设有调节池提升泵，经隔油沉淀池提升泵调节阀控制流量，经PLC控制时间，间歇地将污水泵入配水总管;
