申请日2017.08.31
公开(公告)日2018.04.17
IPC分类号B01J2/12; C02F11/00
摘要
本实用新型公开了一种污泥筛分造粒机，包括带有进料口和出料口的造粒机滚筒，造粒机滚筒的外壁上固定安装有轨道环和齿环，齿环与驱动齿轮齿合，轨道环安装在轨道轮上，轨道轮和驱动齿轮固定安装在呈百分之三斜度的底座上，造粒机滚筒轴线与底座斜面平行，且造粒机滚筒的进料口和出料口处分别设置有进料筛分部分和出料筛孔部分，进料筛分部分和出料筛孔部分为与造粒机滚筒的直径相同的筒状结构，且均与造粒机滚筒为一体结构;本实用新型在现有污泥筛分造粒机的进料口和处料口增加进料筛分部分和出料筛孔部分，集筛分功能、造粒功能和筛选功能于一身，实现造粒均匀，容易分离污泥，加快颗粒成型的优点。
权利要求书
1.一种污泥筛分造粒机，包括带有进料口和出料口的造粒机滚筒，造粒机滚筒的外壁上固定安装有轨道环和齿环，齿环与驱动齿轮齿合，轨道环安装在轨道轮上，其特征是：所述轨道轮和驱动齿轮固定安装在呈百分之三斜度的底座上，所述造粒机滚筒轴线与底座斜面平行，且所述造粒机滚筒的进料口和出料口处分别设置有进料筛分部分和出料筛孔部分，所述进料筛分部分和出料筛孔部分为与所述造粒机滚筒的直径相同的筒状结构，且均与所述造粒机滚筒为一体结构，所述进料筛分部分上设置有与造粒机滚筒的轴线方向一致的条形筛孔，所述出料筛孔部分上均匀设置有圆形筛孔。
2.根据权利要求1所述的污泥筛分造粒机，其特征是：所述驱动齿轮和轨道轮通过固定板设置在所述底座上，所述驱动齿轮通过设置在固定板上的减速机与设置在固定板上的电动机连接。
说明书
污泥筛分造粒机
技术领域：
本实用新型涉及一种造粒机，特别是涉及一种污泥 筛分造粒机。
背景技术：
滚筒造粒机应用在多种领域，由于需要造粒的领域不同，对造粒的规格也有不同的要求，现有的污泥滚筒造粒机只有出料和转动部分，造出来的颗粒外形不规则，容易结块，容易粘接到桶体上，增加转动部分的工作负荷，造成设备故障。
实用新型内容：
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种结构简单、具有集筛分、造粒和筛选功能于一身的污泥筛分造粒机。

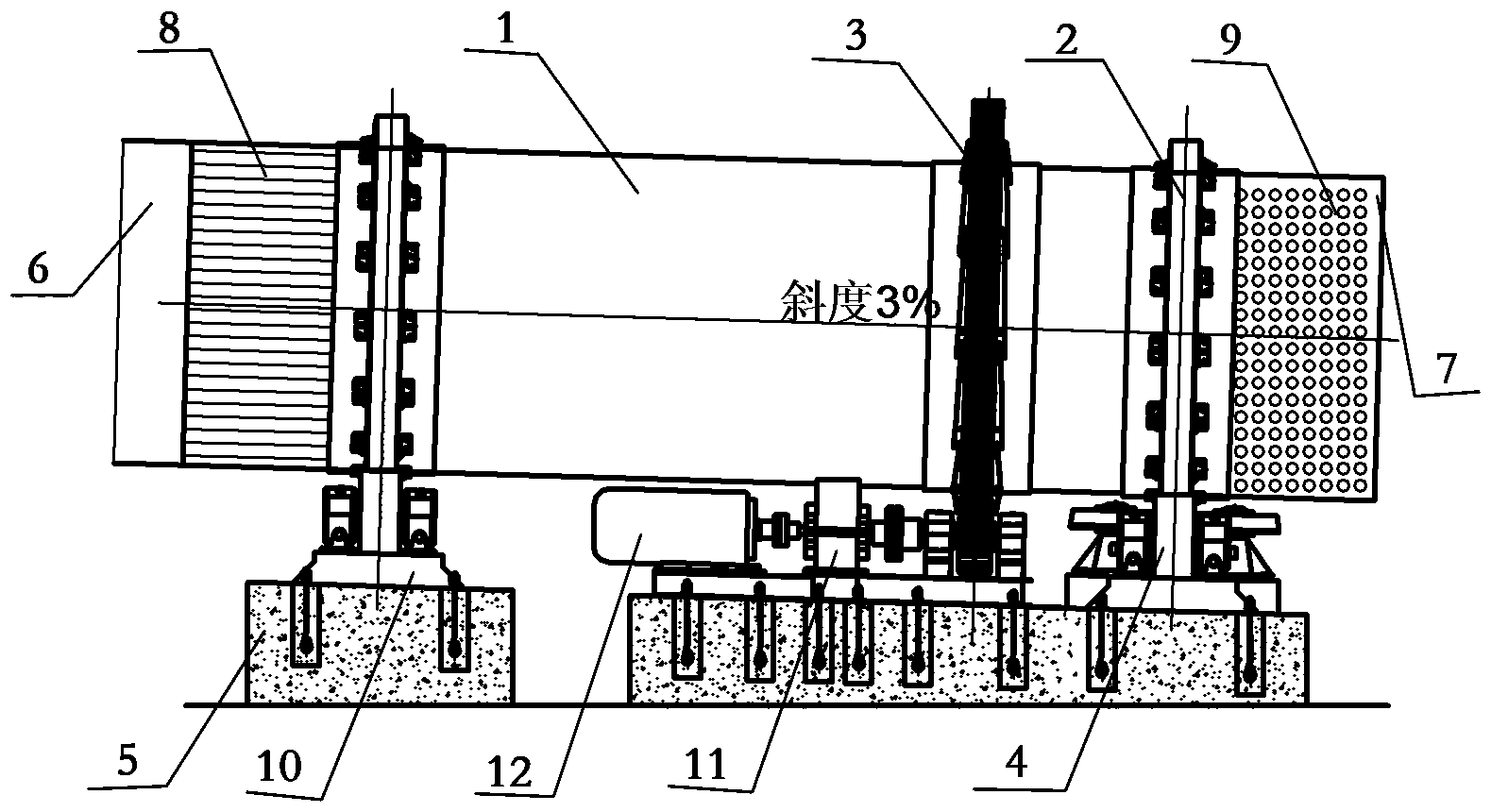

本实用新型的技术方案是：一种污泥筛分造粒机，包括带有进料口和出料口的造粒机滚筒，造粒机滚筒的外壁上固定安装有轨道环和齿环，齿环与驱动齿轮齿合，轨道环安装在轨道轮上，其特征是：所述轨道轮和驱动齿轮固定安装在呈百分之三斜度的底座上，所述造粒机滚筒轴线与底座斜面平行，且所述造粒机滚筒的进料口和出料口处分别设置有进料筛分部分和出料筛孔部分，所述进料筛分部分和出料筛孔部分为与所述造粒机滚筒的直径相同的筒状结构，且均与所述造粒机滚筒为一体结构，所述进料筛分部分上设置有与造粒机滚筒的轴线方向一致的条形筛孔，所述出料筛孔部分上均匀设置有圆形筛孔。
所述驱动齿轮和轨道轮通过固定板设置在所述底座上，所述减速机通过设置在固定板上的减速机与设置在固定板上的电动机连接。
本实用新型的有益效果是：
1、本实用新型在现有污泥筛分造粒机的进料口和处料口增加进料筛分部分和出料筛孔部分，集筛分功能、造粒功能和筛选功能于一身，实现造粒均匀，容易分离污泥，加快颗粒成型的优点。
2、本实用新型把现有的污泥筛分造粒机设置在具有一定倾斜度的底座上，使颗粒在滚筒的转动下进行滚动造粒的同时，还在自身重力的作用下向出料口滚动，增加造粒速度。
3、本实用新型进料筛分部分上设置有条形筛孔，出料筛孔部分设置有圆形筛孔，两个筛孔形状的不同，实现对污泥和不符合标准的颗粒的筛分。
