申请日2017.08.30
公开(公告)日2018.04.06
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种电催化氧化干化处理污泥反应装置,包括底座和反应筒，所述底座上表面左右两端通过支撑杆安装有反应筒，所述反应筒顶端安装有筒盖，所述筒盖右端贯通连接有进料管，所述筒盖底面中心处安装有搅拌器，所述搅拌器包括电机、转动轴、接电套管和阴极扇叶，所述筒盖内部底面中心处固定连接有第一电源，所述筒盖上表面左端中部安装有电机转速调节器，所述反应筒内壁中部镶嵌连接有阳极板，所述反应筒右侧顶端贯通连接有两个排气管，所述反应筒底端固定连接有出料仓，所述出料仓底端中部贯通连接有出料管，该电催化氧化干化处理污泥反应装置操作简单、蒸发效率高、出料速度快，具有很强的实用性。
权利要求书

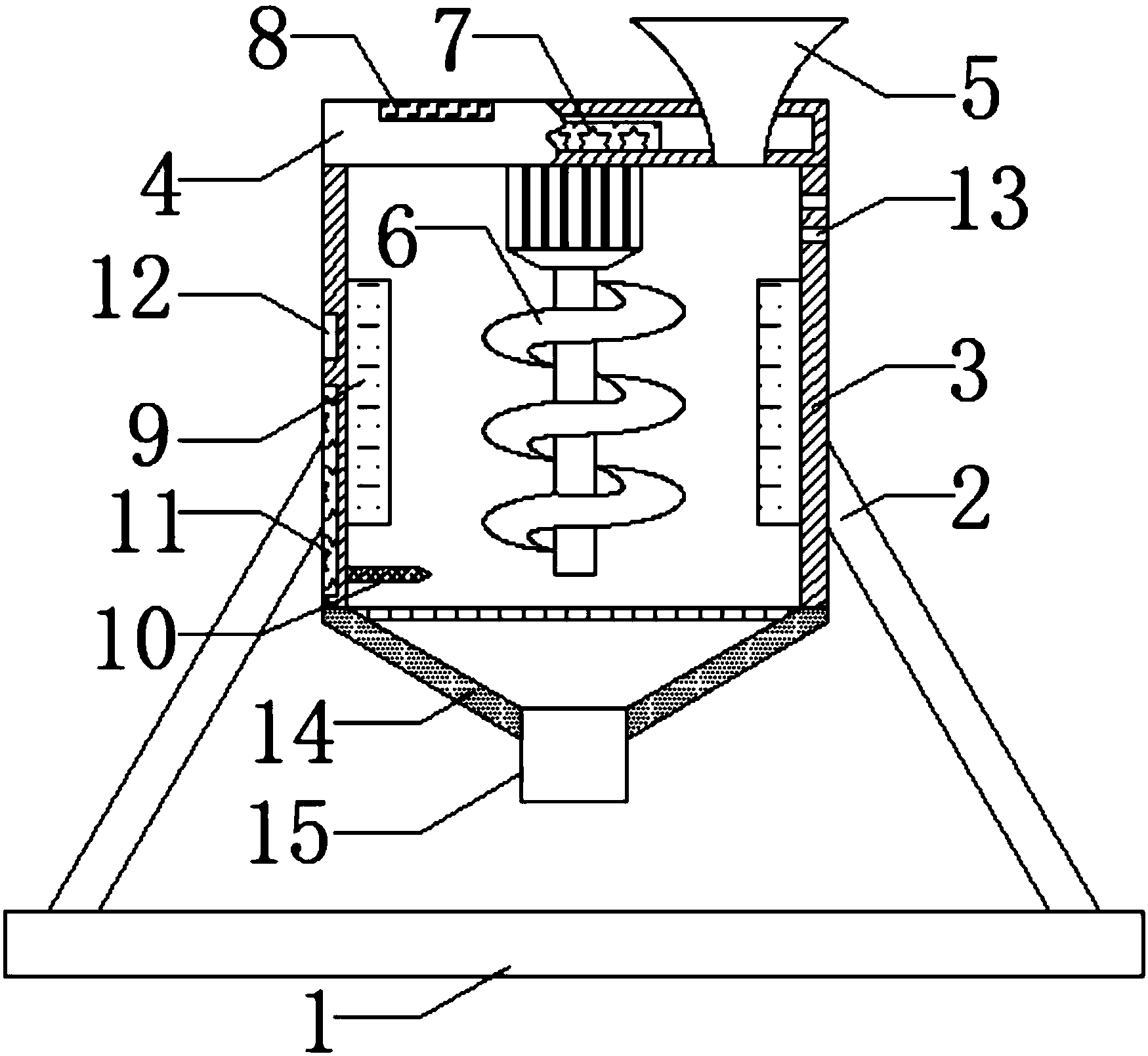

1.一种电催化氧化干化处理污泥反应装置，包括底座(1)和反应筒(3)，其特征在于：所述底座(1)上表面左右两端通过支撑杆(2)安装有反应筒(3)，所述支撑杆(2)顶端与反应筒(3)左右两侧外壁下端固定连接，所述反应筒(3)顶端安装有筒盖(4)，所述筒盖(4)右端贯通连接有进料管(5)，所述筒盖(4)底面中心处安装有搅拌器(6)，所述搅拌器(6)包括电机(61)、转动轴(62)、接电套管(63)和阴极扇叶(64)，所述电机(61)顶端与筒盖(4)固定连接，所述电机(61)底端中心处安装有转动轴(62)，所述转动轴(62)四周镶嵌连接有接电套管(63)，所述接电套管(63)上安装有6个阴极扇叶(64)，所述筒盖(4)内部底面中心处固定连接有第一电源(7)，所述筒盖(4)上表面左端中部安装有电机转速调节器(8)，所述反应筒(3)内壁中部镶嵌连接有阳极板(9)，所述反应筒(3)左侧内壁底端安装有温度传感器(10)，所述反应筒(3)左侧底端安装有第二电源(11)，所述反应筒(3)左侧中部安装有显示屏(12)，所述反应筒(3)右侧顶端贯通连接有两个排气管(13)，所述反应筒(3)底端固定连接有出料仓(14)，所述出料仓(14)底端中部贯通连接有出料管(15)。
2.根据权利要求1所述的一种电催化氧化干化处理污泥反应装置，其特征在于：所述底座(1)底面粘接有橡胶垫，且第二电源(11)与反应筒(3)左壁连接处安装有充电插口。
3.根据权利要求1所述的一种电催化氧化干化处理污泥 反应装置，其特征在于：所述进料管(5)为漏斗式进料管，且进料管(5)与出料管(15)上均安装有止回阀。
4.根据权利要求1所述的一种电催化氧化干化处理污泥反应装置，其特征在于：所述转动轴(62)为绝缘式转动轴，且6个阴极扇叶(64)在接电套管(63)上等距交叉安装。
5.根据权利要求1所述的一种电催化氧化干化处理污泥反应装置，其特征在于：所述出料仓(14)为漏斗式出料仓，且在出料仓(14)内部顶端安装有筛网。
说明书
一种电催化氧化干化处理污泥反应装置
技术领域
本实用新型属于污泥干化处理技术领域，具体涉及一种电催化氧化干化处理污泥反应装置。
背景技术
污泥稳定干化也称污泥深度处理。污泥稳定化处理就是降解污泥中的有机物质，进一步减少污泥含水量，杀灭污泥中的细菌、病原体等，打破细胞壁，消除臭味，这是污泥能否资源化有效利用的关键步骤。污泥稳定化的方法主要有堆肥化、干燥、碱稳定、厌氧消化等。
现有的污泥干化处理设备，都只是直接往污泥里投放石灰，石灰与部分游离水发生放热反应，致使污泥温度增高，由此导致另一部分游离的水被蒸发，降低污泥含水率，但是反应效率比较低，含水率还是达不到规定指标，同时大多数出料管都是放置在反应筒左右两侧底端的，降低了出料速率，因此设计了一种电催化氧化干化处理污泥反应装置，该电催化氧化干化处理污泥反应装置操作简单、蒸发效率高、出料速度快，具有很强的实用性。
实用新型内容
本实用新型的目的在于提供一种电催化氧化干化处理污泥反应装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：了一种电催化氧化干化处理污泥反应装置,包括底座和反应筒，所述底座上表面左右两端通过支撑杆安装有反应筒，所述支撑杆顶端与反应筒左右两侧外壁下端固定连接，所述反应筒顶端安装有筒盖，所述筒盖右端贯通连接有进料管，所述筒盖底面中心处安装有搅拌器，所述搅拌器包括电机、转动轴、接电套管和阴极扇叶，所述电机顶端与筒盖固定连接，所述电机底端中心处安装有转动轴，所述转动轴四周镶嵌连接有接电套管，所述接电套管上安装有6个阴极扇叶，所述筒盖内部底面中心处固定连接有第一电源，所述筒盖上表面左端中部安装有电机转速调节器，所述反应筒内壁中部镶嵌连接有阳极板，所述反应筒左侧内壁底端安装有温度传感器，所述反应筒左侧底端安装有第二电源，所述反应筒左侧中部安装有显示屏，所述反应筒右侧顶端贯通连接有两个排气管，所述反应筒底端固定连接有出料仓，所述出料仓底端中部贯通连接有出料管。
优选的，所述底座底面粘接有橡胶垫，且第二电源与反应筒左壁连接处安装有充电插口。
优选的，所述进料管为漏斗式进料管，且进料管与出料管上均安装有止回阀。
优选的，所述转动轴为绝缘式转动轴，且6个阴极扇叶在接电套管上等距交叉安装。
优选的，所述出料仓为漏斗式出料仓，且在出料仓内部顶端安装有筛网。
本实用新型的技术效果和优点：该电催化氧化干化处理污泥反应装置，通过阳极板与阴极扇叶能够催化氧化，加快石灰的反应，并且通过阴极扇叶的不断搅拌，扩大了反应面积，提高蒸发效率，出料管安装在反应筒下方，通过筛网可以把干燥的小颗粒污泥从反应筒中过滤下来，通过漏斗式的出料仓提高的出料速率，该电催化氧化干化处理污泥反应装置操作简单、蒸发效率高、出料速度快，具有很强的实用性。
