申请日2017.08.29
公开(公告)日2017.11.24
IPC分类号C02F1/00
摘要
本发明公开了一种用于清除污水再生水表面漂浮物的装置，包括悬浮装置和过滤车，悬浮装置包括两个浮球和抽水套筒;所述两个浮球通过浮球连杆连接在一起，抽水套筒通过螺纹杆安装在浮球连杆上，位于两浮球之间;所述抽水套筒上端为喇叭形开口，下方为空心圆柱结构，抽水套筒内置一潜水泵，潜水泵四周设有保护格栅，潜水泵通过进水管连接至过滤车的过滤入口;所述抽水套筒外侧设有底座支架，底座支架固定在浮球连杆上。本发明利用悬浮装置上的固定铁链，能够控制装置的清理区域，实现定点定区域清除，提高了工作效率，降低了人员的安全风险。
权利要求书
1.一种用于清除污水再生水表面漂浮物的装置，其特征在于：包括悬浮装置和过滤车，悬浮装置包括两个浮球和抽水套筒;所述两个浮球通过浮球连杆连接在一起，抽水套筒通过螺纹杆安装在浮球连杆上，位于两浮球之间;所述抽水套筒上端为喇叭形开口，下方为空心圆柱结构，抽水套筒内置一潜水泵，潜水泵四周设有保护格栅，潜水泵通过进水管连接至过滤车的过滤入口;所述抽水套筒外侧设有底座支架，底座支架固定在浮球连杆上。
2.如权利要求1所述的一种用于清除污水再生水表面漂浮物的装置，其特征在于：所述过滤车具有矩形车厢，矩形车厢内侧设有过滤层，过滤层具有多层过滤挡板;所述过滤层上方为过滤室，过滤入口设置在过滤室上侧，过滤层下方为回水室，回水室下侧设有过滤出口，潜水泵通过进水管连接至过滤车上方的过滤室，回水室通过过滤出口连接回水管。
3.如权利要求1所述的一种用于清除污水再生水表面漂浮物的装置，其特征在于：所述浮球连杆上固定有牵引铁链。
说明书
一种用于清除污水 再生水表面漂浮物的装置
技术领域
本发明属于污水处理技术领域，特别涉及一种用于清除污水再生水表面漂浮物的装置。
背景技术
现有技术中，对于污水再生水表面漂浮物的清除主要采取的是人工打捞、机械格栅打捞以及溢流口溢流。但对于空间狭小、密闭的水池而言人工打捞存在不安全因素，机械格珊由于设备较大也不适用，而溢流口溢流会造成较多的污水再生水浪费，同时溢流出的漂浮物对外界水源也会造成污染，还存在外界水源倒灌污染再生水的风险。
发明内容
本发明的目的是解决上述问题，提供一种污染低，适用于狭小密闭水池的用于清除污水再生水表面漂浮物的装置。
为此，本发明的技术方案是：一种用于清除污水再生水表面漂浮物的装置，包括悬浮装置和过滤车，悬浮装置包括两个浮球和抽水套筒;所述两个浮球通过浮球连杆连接在一起，抽水套筒通过螺纹杆安装在浮球连杆上，位于两浮球之间;所述抽水套筒上端为喇叭形开口，下方为空心圆柱结构，抽水套筒内置一潜水泵，潜水泵四周设有保护格栅，潜水泵通过进水管连接至过滤车的过滤入口;所述抽水套筒外侧设有底座支架，底座支架固定在浮球连杆上。
进一步地，所述过滤车具有矩形车厢，矩形车厢内侧设有过滤层，过滤层具有多层过滤挡板;所述过滤层上方为过滤室，过滤入口设置在过滤室上侧，过滤层下方为回水室，回水室下侧设有过滤出口，潜水泵通过进水管连接至过滤车上方的过滤室，回水室通过过滤出口连接回水管。
进一步地，所述浮球连杆上固定有牵引铁链。
本发明的浮球是利用浮力作用，使得整个装置浮在污水再生水表面;抽水套筒通过顶端的螺纹杆连接，固定在浮球连杆上，其高度可调;潜水泵四周围有保护格栅，防止潜水泵抽到较大异物使泵损坏;底座支架焊接在浮球连杆上，其作用是当再生水液位较低时维持悬浮装置的稳定性，防止其侧翻，同时对抽水套筒及其中的部件有保护作用;固定铁链焊接在浮球连杆上，可用于悬浮装置的固定，同时也可作为牵引装置，控制悬浮装置在不同的区域进行清除污水再生水表面漂浮物作业;过滤车放置在地面上，其作用是利用车中的多层过滤层对污水再生水表面的漂浮物进行过滤清除。

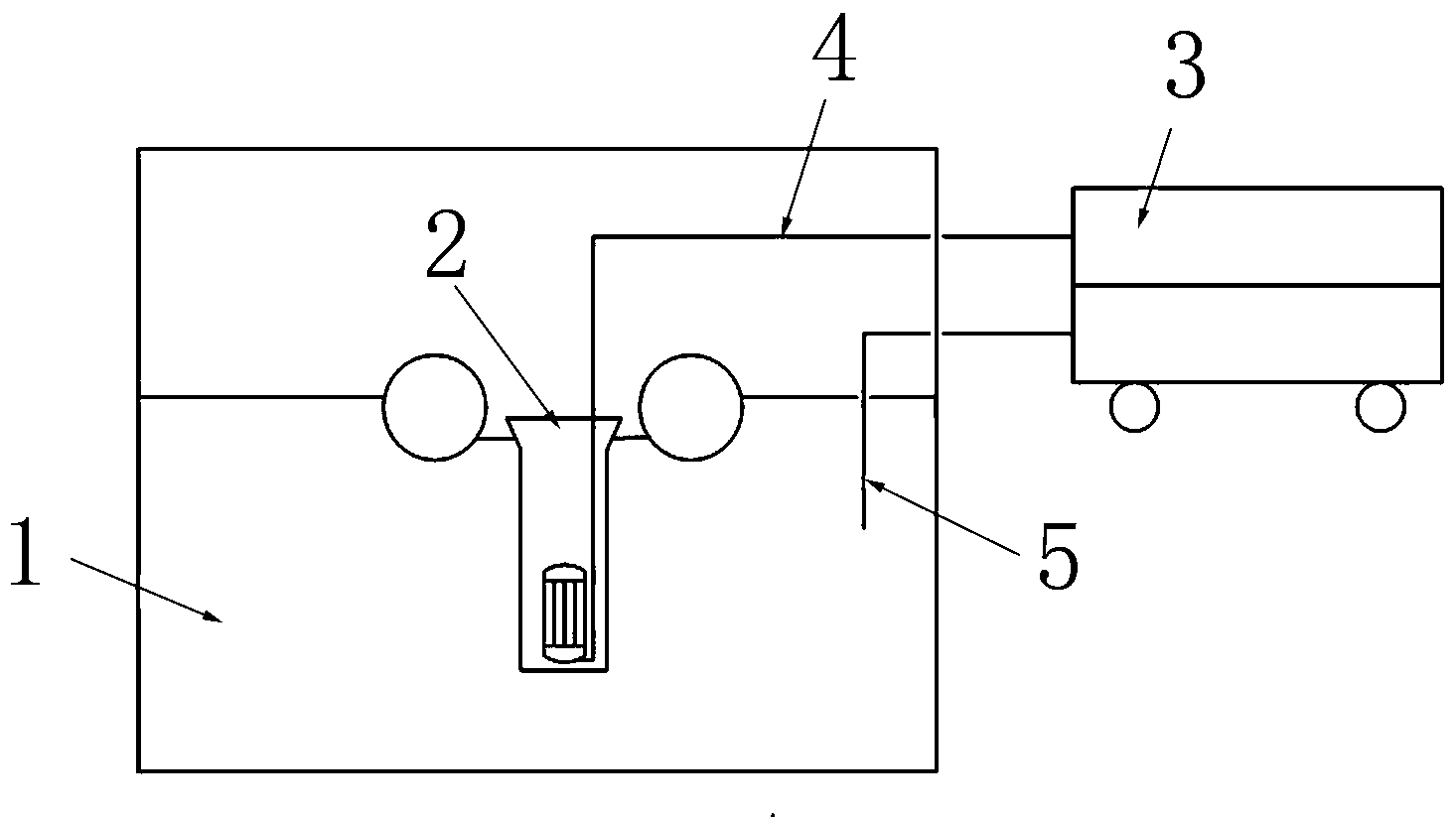

本发明工作时，将悬浮装置放置在污水再生水池里，进水管一端连接潜水泵，另一端连接至过滤车的过滤室，回水管一端连接过滤车的回水室，另一端送至污水再生水池内。本发明的悬浮装置利用浮球的浮力作用悬浮在再生水表面，之后调整抽水套筒上端的喇叭形开口稍低于再生水表面，潜水泵工作时可将表面漂浮物彻底吸到过滤车进行过滤，同时过滤车采用多层过滤，可以有效清除再生水表面漂浮物。
本发明利用悬浮装置上的固定铁链，能够控制装置的清理区域，实现定点定区域清除，提高了工作效率，降低了人员的安全风险，且后期维护保养成本低，操作简单;除了适用于空间狭小密闭的污水再生水水池外，也可以应用于较大的开放式水池。
