申请日2017.08.28
公开(公告)日2017.12.22
IPC分类号C02F9/04; B01D35/02; B01D35/30; E03F3/04; E03F5/14; E03F5/18
摘要
本发明公开了一种化工业污水排放管，包括反应管和过滤管，所述反应管的中上端设置有液体储存箱，所述反应管内表面的上端设置有喷淋头，所述反应管内部的上方设置有输送管，且所述输送管的两端分别连接着液体储存箱和喷淋头，通过反应管内部的喷淋头将储存在液体储存箱内的液体喷淋在污水中，跟污水中的化学成分进行反应，使得其能够反应成固体，并通过第一过滤网和第二过滤网将该些固体过滤在过滤管内，这样就能够成分的将污水中的杂质以及化学成分进行过滤，就可以将经过该种污水排放管的水体直接排放在河流中，不但不会增加工作人员的压力和负担，还让该种化工业污水排放管能够在市场上得到更广泛的应用和认可。
权利要求书

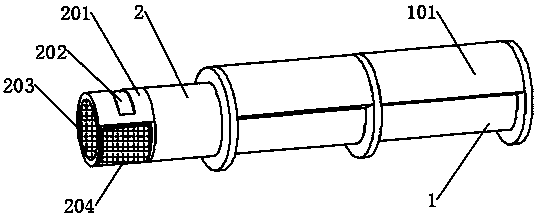

1.一种化工业污水排放管，包括反应管(1)和过滤管(2)，其特征在于，所述反应管(1)的中上端设置有液体储存箱(101)，所述反应管(1)内表面的上端设置有喷淋头(103)，所述反应管(1)内部的上方设置有输送管(102)，且所述输送管(102)的两端分别连接着液体储存箱(101)和喷淋头(103)，所述反应管(1)前方的内部设置有密封器(3)，所述密封器(3)的中部设置有挡板(302)，所述挡板(302)的外侧设置有收纳器(301)，且所述挡板(302)嵌入设置在收纳器(301)中，所述反应管(1)前方的中部设置有过滤管(2)，且所述过滤管(2)与反应管(1)紧密焊接，所述过滤管(2)的前端设置有旋转头(201)，且所述旋转头(201)嵌入设置在过滤管(2)中，所述旋转头(201)的上方设置有凹槽(202)，且所述凹槽(202)嵌入设置在旋转头(201)中，所述旋转头(201)前端的中部设置有第一过滤网(203)，所述旋转头(201)的下方设置有第二过滤网(204)。
2.根据权利要求1所述的一种化工业污水排放管，其特征在于，所述喷淋头(103)设置有十一组，且每组均匀分配有五个，并围绕设置在所述反应管(1)内部的上表面。
3.根据权利要求1所述的一种化工业污水排放管，其特征在于，所述反应管(1)的内表面设置有有一层由防腐蚀材料制成的保护膜。
4.根据权利要求1所述的一种化工业污水排放管，其特征在于，所述输送管(102)设置有十一组，且每组均匀分配有五个，并对应着喷淋头(103)的位置设置在反应管(1)的内部。
5.根据权利要求1所述的一种化工业污水排放管，其特征在于，所述收纳器(301)呈“圆环”状，且收纳器(301)的内部设置有一个环状的凹槽。
6.根据权利要求1所述的一种化工业污水 排放管，其特征在于，所述挡板(302)设置有六个，且通过环状的凹槽嵌入设置在收纳器(301)中。
7.根据权利要求1所述的一种化工业污水排放管，其特征在于，所述
第二过滤网(204)呈“半圆弧”状。
说明书
一种化工业污水排放管
技术领域
本发明涉及一种化工业排放管，特别是涉及一种化工业污水排放管。
背景技术
化工业排放管材料是超高分子量聚乙烯，超高分子量聚乙烯(UHMW-PE)是由乙烯、丁二烯单体在催化剂的作用下，聚合而成的平均分子量大于200万的热塑性工程塑料。综合性能优越，耐磨损、耐低温、耐腐蚀、自身润滑、抗冲击性能在所有塑料中为最高值，耐磨性能优于聚四氟乙烯、尼龙、碳钢等材料，可长期在-269度至+80度条件下工作，被称为“令人惊异的塑料”，是一种理想的管材。
现有化工业污水排放管并不能够将化工业污水中的化学成分完全过滤掉，这样不但会将含有有毒成分的水体流入到河流内，还增加了工作人员的压力与负担，这样使得现有的化工业污水排放管不能够在市场上得到更广泛的应用和认可。
发明内容
针对上述情况，本发明要解决的技术问题是现有的化工业污水排放管不能够充分的过滤掉水中的化学成分等问题。
为实现上述目的，本发明提供如下技术方案：一种化工业污水排放管，包括反应管和过滤管，所述反应管的中上端设置有液体储存箱，所述反应管内表面的上端设置有喷淋头，所述反应管内部的上方设置有输送管，且所述输送管的两端分别连接着液体储存箱和喷淋头，所述反应管前方的内部设置有密封器，所述密封器的中部设置有挡板，所述挡板的外侧设置有收纳器，且所述挡板嵌入设置在收纳器中，所述反应管前方的中部设置有过滤管，且所述过滤管与反应管紧密焊接，所述过滤管的前端设置有旋转头，且所述旋转头嵌入设置在过滤管中，所述旋转头的上方设置有凹槽，且所述凹槽嵌入设置在旋转头中，所述旋转头前端的中部设置有第一过滤网，所述旋转头的下方设置有第二过滤网。
在一实施例中，所述喷淋头设置有十一组，且每组均匀分配有五个，并围绕设置在所述反应管内部的上表面。
在一实施例中，所述反应管的内表面设置有有一层由防腐蚀材料制成的保护膜。
在一实施例中，所述输送管设置有十一组，且每组均匀分配有五个，并对应着喷淋头的位置设置在反应管的内部。
在一实施例中，所述收纳器呈“圆环”状，且收纳器的内部设置有一个环状的凹槽。
在一实施例中，所述挡板设置有六个，且通过环状的凹槽嵌入设置在收纳器中。
在一实施例中，所述第二过滤网呈“半圆弧”状。
与现有技术相比，本发明的有益效果是：该化工业污水排放管结构简单新颖，通过反应管内部的喷淋头将储存在液体储存箱内的液体喷淋在污水中，跟污水中的化学成分进行反应，使得其能够反应成固体，并通过第一过滤网和第二过滤网将该些固体过滤在过滤管内，这样就能够成分的将污水中的杂质以及化学成分进行过滤，就可以将经过该种污水排放管的水体直接排放在河流中，不但不会增加工作人员的压力和负担，还让该种化工业污水排放管能够在市场上得到更广泛的应用和认可。
