申请日2018.10.18
公开(公告)日2019.01.18
IPC分类号C02F9/02
摘要
本发明公开了一种改进的环保型污水处理装置，包括箱体，所述箱体的上部内壁呈阶梯状，箱体的上部内腔分别固定架设有活性炭吸附板和过滤网，其中活性炭吸附板位于过滤网的下方，活性炭吸附板和过滤网的端部均架设在箱体上部内壁的台阶部上，且台阶部上一体成型设置有支撑凸起，活性炭吸附板和过滤网的端部下表面均开设有与支撑凸起相配合的支撑滑槽，所述箱体的下部内腔中设有滤芯。本发明解决了现有的污水处理装置处理效率低的问题，该高效污水处理装置，具备处理污水效率高的优点，能够将污水彻底处理干净，缩短了污水处理的时间，提高了污水处理的速度，便于使用者的使用，值得推广使用。
权利要求书

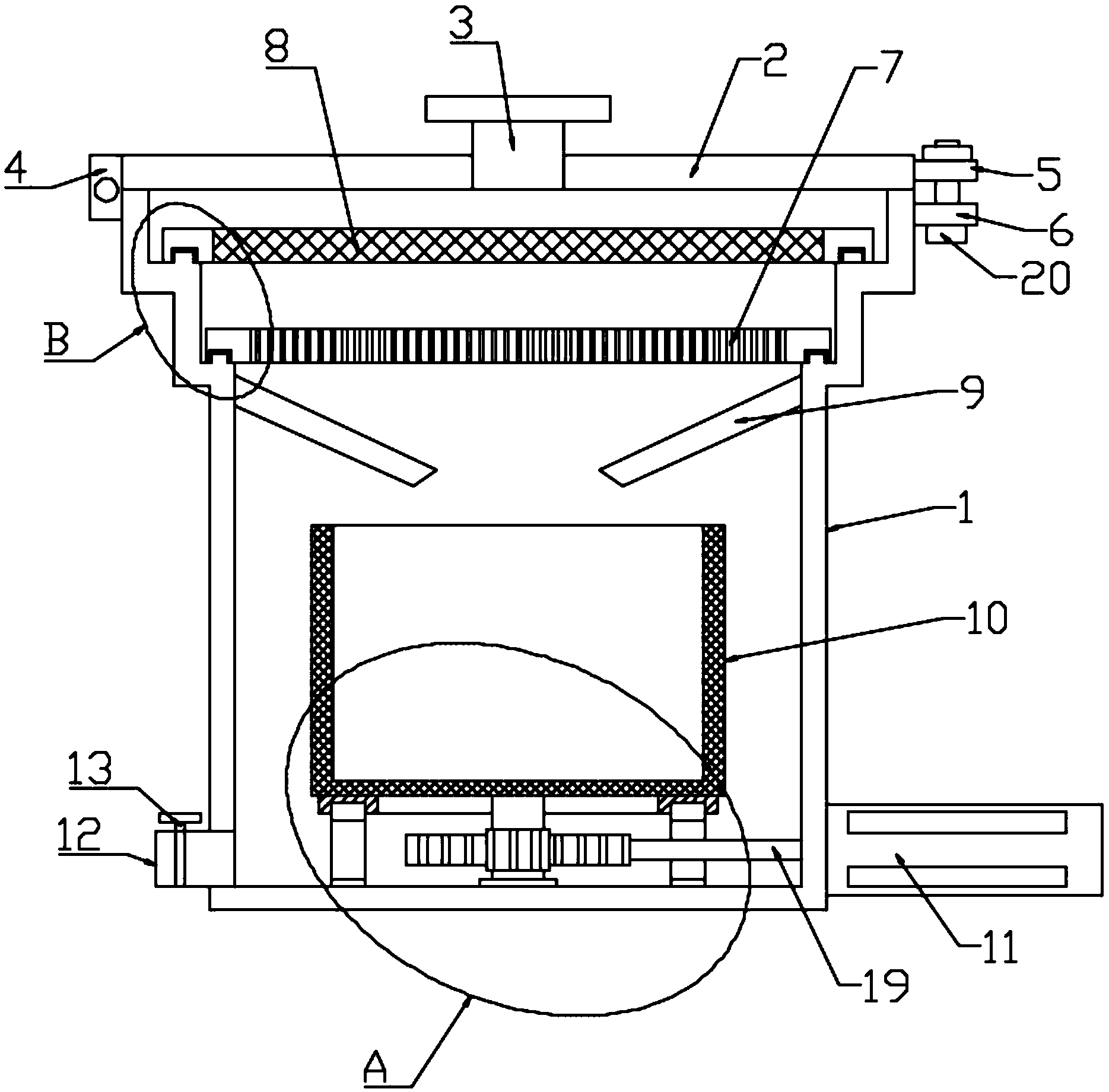

1.一种改进的环保型污水处理装置，其特征在于，包括箱体(1)，所述箱体(1)的上部内壁呈阶梯状，箱体(1)的上部内腔分别固定架设有活性炭吸附板(7)和过滤网(8)，其中活性炭吸附板(7)位于过滤网(8)的下方，活性炭吸附板(7)和过滤网(8)的端部均架设在箱体(1)上部内壁的台阶部上，且台阶部上一体成型设置有支撑凸起(21)， 活性炭吸附板(7)和过滤网(8)的端部下表面均开设有与支撑凸起(21)相配合的支撑滑槽(22)，所述箱体(1)的下部内腔中设有滤芯(10)。
2.根据权利要求1所述的一种改进的环保型污水处理装置，其特征在于，所述滤芯(10)固定安装在箱体(1)的下部内腔中。
3.根据权利要求1所述的一种改进的环保型污水处理装置，其特征在于，所述滤芯(10)转动设置在箱体(1)的下部内腔中，所述箱体(1)的内腔底板上固定设置有支撑滑杆(18)，所述滤芯(10)通过其底板下表面的支撑滑槽(17)转动架设在支撑滑杆(18)的顶端。
4.根据权利要求3所述的一种改进的环保型污水处理装置，其特征在于，所述滤芯(10)的中部下表面固定连接有转动柱(15)，转动柱(15)的底端转动连接在箱体(1)的内腔底板上，所述转动柱(15)的外圈固定安装有齿轮(16)，所述箱体(1)的底板外壁上固定安装有用于驱动齿板(14)在箱体(1)内往复运动的电动伸缩杆(11)，电动伸缩杆(11)的活塞杆上驱动连接有推拉杆(19)，所述齿板(14)固定连接在推拉杆(19)的另一端，所述齿板(14)与齿轮(16)相啮合。
5.根据权利要求1～4任一所述的一种改进的环保型污水处理装置，其特征在于，所述箱体(1)的顶板左侧通过合页(4)转动连接有盖板(2)，盖板(2)的中部设置有注水口(3)。
6.根据权利要求5所述的一种改进的环保型污水处理装置，其特征在于，所述盖板(2)的右端固定连接有第一连接板(5)，所述箱体(1)的右端固定连接有第二连接板(6)，第一连接板(5)与第二连接板(6)之间通过连接螺栓(20)拆卸式固定连接。
7.根据权利要求1～4任一所述的一种改进的环保型污水处理装置，其特征在于，所述箱体(1)的中部内壁上设置有呈倾斜设置的导流板(9)，滤芯(10)顶端的开口处位于导流板(9)端部的正下方。
8.根据权利要求1～4任一所述的一种改进的环保型污水处理装置，其特征在于，所述箱体(1)的内腔底部还设置有排水口(12)，排水口(12)上安装有排水阀(13)。
9.一种污水处理系统，其特征在于，包含如权利要求1～8任一所述的改进的环保型污水处理装置。
说明书
一种改进的环保型污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种改进的环保型污水处理装置。
背景技术
环保是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。在人们的日常生活中，尤其是随着城市化的日益加深，人群的居住密度不断增加，那么人群中生活废水以及一些其他的排污也在日益增加，同时为了在现有的生活环境中寻找到更多的空间，所以城市建设也日趋往高层建筑和地下建筑发展，但城市污染的问题，尤其是生活污水的问题也日益严重起来。
然而现有污水处理设备存在处理效率低的弊端，往往不能够将污水彻底处理干净，延长了污水处理的时间，降低了污水处理的速度，不便于使用者的使用。
发明内容
本发明的目的在于提供一种改进的环保型污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种改进的环保型污水处理装置，包括箱体，所述箱体的上部内壁呈阶梯状，箱体的上部内腔分别固定架设有活性炭吸附板和过滤网，其中活性炭吸附板位于过滤网的下方，活性炭吸附板和过滤网的端部均架设在箱体上部内壁的台阶部上，且台阶部上一体成型设置有支撑凸起， 活性炭吸附板和过滤网的端部下表面均开设有与支撑凸起相配合的支撑滑槽，所述箱体的下部内腔中设有滤芯。
作为本发明进一步的方案：所述滤芯固定安装在箱体的下部内腔中。
作为本发明进一步的方案：所述滤芯转动设置在箱体的下部内腔中，所述箱体的内腔底板上固定设置有支撑滑杆，所述滤芯通过其底板下表面的支撑滑槽转动架设在支撑滑杆的顶端。
作为本发明进一步的方案：所述滤芯的中部下表面固定连接有转动柱，转动柱的底端转动连接在箱体的内腔底板上，所述转动柱的外圈固定安装有齿轮，所述箱体的底板外壁上固定安装有用于驱动齿板在箱体内往复运动的电动伸缩杆，电动伸缩杆的活塞杆上驱动连接有推拉杆，所述齿板固定连接在推拉杆的另一端，所述齿板与齿轮相啮合。
作为本发明进一步的方案：所述箱体的顶板左侧通过合页转动连接有盖板，盖板的中部设置有注水口。
作为本发明进一步的方案：所述盖板的右端固定连接有第一连接板，所述箱体的右端固定连接有第二连接板，第一连接板与第二连接板之间通过连接螺栓拆卸式固定连接。
作为本发明进一步的方案：所述箱体的中部内壁上设置有呈倾斜设置的导流板，滤芯顶端的开口处位于导流板端部的正下方。
作为本发明进一步的方案：所述箱体的内腔底部还设置有排水口，排水口上安装有排水阀。
一种污水处理系统，包含所述的改进的环保型污水处理装置。
与现有技术相比，本发明的有益效果是：
本发明通过箱体、活性炭吸附板、过滤网、滤芯、电动伸缩杆、齿板、转动柱、齿轮的配合使用，解决了现有的污水处理装置处理效率低的问题，该高效污水处理装置，具备处理污水效率高的优点，能够将污水彻底处理干净，缩短了污水处理的时间，提高了污水处理的速度，便于使用者的使用，值得推广使用。
