申请日2018.10.16
公开(公告)日2019.01.18
IPC分类号C02F9/04
摘要
本发明公开了一种城镇生活污水低能耗处理装置及其使用方法，包括机身以及设置在所述机身右端端面上的下水道密封机体，所述下水道密封机体周向外表面内设有开口向外且中心对称的扇形槽，所述扇形槽右端内壁内相通设有环形槽，所述环形槽底部内壁内相通设有第一空腔，所述环形槽内滑动配合连接有扇形密封块，所述扇形密封块内设有开口沿纸面向后转向的扇形滑槽，所述扇形滑槽内滑动配合连接有永磁补偿密封扇形块，所述扇形滑槽一端内壁内设有用以与所述永磁密封补偿扇形块动力连接的电磁块，所述环形槽内转动配合连接有内齿圆筒。
权利要求书
1.一种城镇生活污水低能耗处理装置及其使用方法，包括机身以及设置在所述机身右端端面上的下水道密封机体，其特征在于：所述下水道密封机体周向外表面内设有开口向外且中心对称的扇形槽，所述扇形槽右端内壁内相通设有环形槽，所述环形槽底部内壁内相通设有第一空腔，所述环形槽内滑动配合连接有扇形密封块，所述扇形密封块内设有开口沿纸面向后转向的扇形滑槽，所述扇形滑槽内滑动配合连接有永磁补偿密封扇形块，所述扇形滑槽一端内壁内设有用以与所述永磁密封补偿扇形块动力连接的电磁块，所述环形槽内转动配合连接有内齿圆筒，所述内齿圆筒左端末端伸进所述扇形槽内且与所述扇形密封块动力连接，所述第一空腔右端内壁内嵌设有第一电动机，所述第一电动机左端末端动力连接有用以与所述内齿圆筒齿合连接的齿转轮，所述下水道密封机体内左右贯通设有位于四个所述扇形槽中心端的进水道，所述下水道密封机体右端端面上设有动态过滤防堵机构，所述机身内设有与所述进水道左端末端相通的第二空腔，所述第二空腔左端设有与所述第一空腔底部连通的增氧管，所述增氧管内壁上设有若干增氧口，所述增氧管顶部末端相通设有位于其左端的酸化腔，所述酸化腔底部相通设有积水槽，所述积水道底部相通设有U型管，所述酸化腔左端设有酸液储存腔，所述酸液储存腔右端内壁内相通设有第一导滑槽，所述第二空腔顶部内壁内嵌设有发电机，所述发电机底部末端动力连接有冲击叶轮，所述酸化腔内转动配合连接有前后延伸的第一转动轴，所述第一转动轴上设有第一转轮，所述第一转轮周向设有拨动叶片，所述第一转动轴上设有位于所述第一转轮前端的凸出部，所述第一导滑槽内滑动配合连接有压缩活塞，所述压缩活塞右端端面上固定连接有左右延伸的顶推杆，所述顶推杆右端末端伸进所述酸化腔内用以与所述凸出部滑动配合连接，所述顶推杆和所述压缩活塞内贯通设有开口向左的套接孔，所述顶推杆内设有与所述套接孔相通且位于所述酸化腔内的喷口，所述第一导滑槽内顶压设有位于所述压缩活塞左端的顶压弹簧，所述酸液储存腔左端内壁上固定连接有与所述套接孔嵌接且与之滑动配合连接的第一固定管，所述第一固定管底部相通设有上下延伸的第二固定管，所述机身左端端面内设有开口向左的第二导滑槽，所述第二导滑槽顶部内壁内设有与所述U型管相通的第三固定管，所述第三固定管左端相通设有锥形接头，所述第二导滑槽内滑动配合连接有导滑块，所述第一导滑块右端内壁内嵌设有第二电动机，所述第二电动机右端末端动力连接有过滤筒，所述过滤筒右端壁体内转动配合连接有圆盘，所述圆盘内贯通设有用以与所述锥形接头嵌接的锥形槽，所述第二导滑槽底部内壁内相通设有排液管，所述机身底部设有水动力驱动装置;所述方法包括如下步骤：首先，初始状态时，所述扇形密封块完全位于所述扇形槽内，所述永磁补偿密封扇形块位于所述扇形滑槽一端，所述摆动板处于水平状态，所述压缩活塞位于所述第一导滑槽最右端，所述顶推杆最大程度伸进所述酸化腔内，所述导滑块和所述过滤筒完全位于所述第二导滑槽内，所述锥形接头与所述锥形槽完全对接;然后，当需要工作时，首先将装置整体放置在有足够多的下水道内，然后启动所述第四电动机带动所述第二锥齿轮转动，由于所述第一锥齿轮、所述涡杆、所述涡轮和所述拔水叶轮，使装置移动，当移动至合适的位置时，启动所述第一电动机带动所述齿转轮转动，带动所述内齿圆筒转动，由于所述内齿圆筒与所述扇形密封块动力连接，从而使其滑出所述扇形槽，直至其与下水道抵接，然后启动所述电磁块推动所述永磁补偿密封扇形块滑出所述扇形滑槽从而实现将下水道完全闭合，此时，水流经过所述进水道后进入所述第二空腔内，冲击所述冲击叶轮带动所述发电机启动，从而向所述蓄电池内充电，然后经过所述增氧管增氧后进入所述酸化腔内，水流开始冲击所述拨动叶片带动所述第一转动轴和所述凸出部转动，所述凸出部开始顶压所述顶推杆，同时由于所述顶压弹簧的作用，使所述压缩活塞左右移动，所述酸液储存腔内增压将酸液经过所述第一固定管、所述第二固定管、所述套接孔和所述喷口喷进所述酸化腔内并与污水混合，之后由于所述U型管的作用，可使液体逐次排进所述过滤筒内，同时所述第二电动机带动所述过滤筒转动，最后将处理完的水经过所述排液管排出，在此过程中，所述第三电动机带动所述凸轮转动，由于所述固定梢和所述滑轨的滑动配合连接作用，使所述摆动板摆动，使所述刮板刮动所述半圆柱过滤壳防止堵塞;
最后，当需要取出过滤筒内的杂质时，拉出所述导滑块带动所述过滤筒滑出所述第二导滑槽，取出杂质即可。
2.根据权利要求1所述的一种城镇生活污水低能耗处理装置及其使用方法，其特征在于：所述动态过滤防堵机构包括固定连接在所述下水道密封机体右端端面上的半圆柱过滤壳，所述下水道密封机体右端内壁内设有开口向右且前后对称的凹槽，所述凹槽内转动配合连接有前后延伸的第二转动轴，所述第二转动轴上固定连接有左右延伸的摆动板，所述摆动板右端伸出所述凹槽外且二者之间固定连接有用以与所述半圆柱过滤壳滑动配合连接的刮板，所述摆动板内前后贯通设有滑轨，所述凹槽远离所述进水道端内壁内嵌设有第三电动机，所述第三电动机靠近所述凹槽端动力连接有凸轮，所述凸轮靠近所述进水道端面上固定连接有用以与所述滑轨滑动配合连接的固定梢。
3.根据权利要求1所述的一种城镇生活污水低能耗处理装置及其使用方法，其特征在于：所述水动力驱动装置包括设置在所述机身底部端面内开口向下且左右对称的安装槽，所述机身内设有位于两个所述安装槽之间的第三空腔，所述安装槽内转动配合连接有前后延伸的第三转动轴，所述第三转动轴上设有前后对称的拔水叶轮，所述第三转动轴上设有位于两个所述拨水叶轮之间的涡轮，所述第三空腔内转动配合连接有左右延伸的涡杆，所述涡杆左右末端伸进所述第三空腔内且与所述涡轮动力连接，所述涡杆上设有位于所述第三空腔内的第一锥齿轮所述第三空腔顶部内壁内嵌设有第四电动机，所述第四电动机底部末端动力连接有用以与所述第一锥齿轮齿合连接的第二锥齿轮。
4.根据权利要求1所述的一种城镇生活污水低能耗处理装置及其使用方法，其特征在于：所述机身内嵌设有蓄电池，所述蓄电池与所述发电机电联，所述第一电动机、所述第二电动机第二电动机、第三电动机和第四电动机电联。
5.根据权利要求1所述的一种城镇生活污水低能耗处理装置及其使用方法，其特征在于：所述机身的材料为轻质材料可漂浮在水面上。

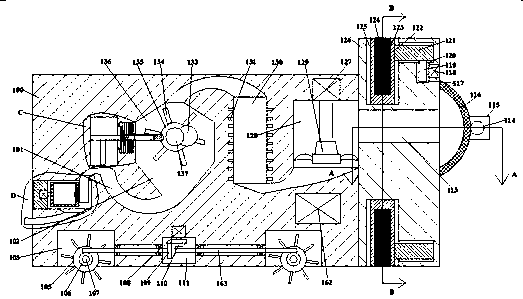

说明书
一种城镇生活污水低能耗处理装置及其使用方法
技术领域
本发明涉及污水处理技术领域，具体是一种城镇生活污水低能耗处理装置及其使用方法。
背景技术
目前随着日益发达的现代社会的发展，城镇的人口极具增加，而人们生活产生的污水处理是目前棘手的问题，但是目前的污水处理设备耗能较大，处理效果较差，由于城镇生活污水均是从下水道排出，那么一般的处理方法是在水道的出口集聚后统一处理，这样不仅效率底，处理费用也较大，设备的体型较大，难以对狭小的区域进行处理，本发明的装置解决了此问题。
发明内容
本发明所要解决的技术问题是提供一种城镇生活污水低能耗处理装置及其使用方法，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种城镇生活污水低能耗处理装置及其使用方法，包括机身以及设置在所述机身右端端面上的下水道密封机体，所述下水道密封机体周向外表面内设有开口向外且中心对称的扇形槽，所述扇形槽右端内壁内相通设有环形槽，所述环形槽底部内壁内相通设有第一空腔，所述环形槽内滑动配合连接有扇形密封块，所述扇形密封块内设有开口沿纸面向后转向的扇形滑槽，所述扇形滑槽内滑动配合连接有永磁补偿密封扇形块，所述扇形滑槽一端内壁内设有用以与所述永磁密封补偿扇形块动力连接的电磁块，所述环形槽内转动配合连接有内齿圆筒，所述内齿圆筒左端末端伸进所述扇形槽内且与所述扇形密封块动力连接，所述第一空腔右端内壁内嵌设有第一电动机，所述第一电动机左端末端动力连接有用以与所述内齿圆筒齿合连接的齿转轮，所述下水道密封机体内左右贯通设有位于四个所述扇形槽中心端的进水道，所述下水道密封机体右端端面上设有动态过滤防堵机构，所述机身内设有与所述进水道左端末端相通的第二空腔，所述第二空腔左端设有与所述第一空腔底部连通的增氧管，所述增氧管内壁上设有若干增氧口，所述增氧管顶部末端相通设有位于其左端的酸化腔，所述酸化腔底部相通设有积水槽，所述积水道底部相通设有U型管，所述酸化腔左端设有酸液储存腔，所述酸液储存腔右端内壁内相通设有第一导滑槽，所述第二空腔顶部内壁内嵌设有发电机，所述发电机底部末端动力连接有冲击叶轮，所述酸化腔内转动配合连接有前后延伸的第一转动轴，所述第一转动轴上设有第一转轮，所述第一转轮周向设有拨动叶片，所述第一转动轴上设有位于所述第一转轮前端的凸出部，所述第一导滑槽内滑动配合连接有压缩活塞，所述压缩活塞右端端面上固定连接有左右延伸的顶推杆，所述顶推杆右端末端伸进所述酸化腔内用以与所述凸出部滑动配合连接，所述顶推杆和所述压缩活塞内贯通设有开口向左的套接孔，所述顶推杆内设有与所述套接孔相通且位于所述酸化腔内的喷口，所述第一导滑槽内顶压设有位于所述压缩活塞左端的顶压弹簧，所述酸液储存腔左端内壁上固定连接有与所述套接孔嵌接且与之滑动配合连接的第一固定管，所述第一固定管底部相通设有上下延伸的第二固定管，所述机身左端端面内设有开口向左的第二导滑槽，所述第二导滑槽顶部内壁内设有与所述U型管相通的第三固定管，所述第三固定管左端相通设有锥形接头，所述第二导滑槽内滑动配合连接有导滑块，所述第一导滑块右端内壁内嵌设有第二电动机，所述第二电动机右端末端动力连接有过滤筒，所述过滤筒右端壁体内转动配合连接有圆盘，所述圆盘内贯通设有用以与所述锥形接头嵌接的锥形槽，所述第二导滑槽底部内壁内相通设有排液管，所述机身底部设有水动力驱动装置;
所述方法包括如下步骤：首先，初始状态时，所述扇形密封块完全位于所述扇形槽内，所述永磁补偿密封扇形块位于所述扇形滑槽一端，所述摆动板处于水平状态，所述压缩活塞位于所述第一导滑槽最右端，所述顶推杆最大程度伸进所述酸化腔内，所述导滑块和所述过滤筒完全位于所述第二导滑槽内，所述锥形接头与所述锥形槽完全对接;然后，当需要工作时，首先将装置整体放置在有足够多的下水道内，然后启动所述第四电动机带动所述第二锥齿轮转动，由于所述第一锥齿轮、所述涡杆、所述涡轮和所述拔水叶轮，使装置移动，当移动至合适的位置时，启动所述第一电动机带动所述齿转轮转动，带动所述内齿圆筒转动，由于所述内齿圆筒与所述扇形密封块动力连接，从而使其滑出所述扇形槽，直至其与下水道抵接，然后启动所述电磁块推动所述永磁补偿密封扇形块滑出所述扇形滑槽从而实现将下水道完全闭合，此时，水流经过所述进水道后进入所述第二空腔内，冲击所述冲击叶轮带动所述发电机启动，从而向所述蓄电池内充电，然后经过所述增氧管增氧后进入所述酸化腔内，水流开始冲击所述拨动叶片带动所述第一转动轴和所述凸出部转动，所述凸出部开始顶压所述顶推杆，同时由于所述顶压弹簧的作用，使所述压缩活塞左右移动，所述酸液储存腔内增压将酸液经过所述第一固定管、所述第二固定管、所述套接孔和所述喷口喷进所述酸化腔内并与污水混合，之后由于所述U型管的作用，可使液体逐次排进所述过滤筒内，同时所述第二电动机带动所述过滤筒转动，最后将处理完的水经过所述排液管排出，在此过程中，所述第三电动机带动所述凸轮转动，由于所述固定梢和所述滑轨的滑动配合连接作用，使所述摆动板摆动，使所述刮板刮动所述半圆柱过滤壳防止堵塞;
最后，当需要取出过滤筒内的杂质时，拉出所述导滑块带动所述过滤筒滑出所述第二导滑槽，取出杂质即可。
可优选地，所述动态过滤防堵机构包括固定连接在所述下水道密封机体右端端面上的半圆柱过滤壳，所述下水道密封机体右端内壁内设有开口向右且前后对称的凹槽，所述凹槽内转动配合连接有前后延伸的第二转动轴，所述第二转动轴上固定连接有左右延伸的摆动板，所述摆动板右端伸出所述凹槽外且二者之间固定连接有用以与所述半圆柱过滤壳滑动配合连接的刮板，所述摆动板内前后贯通设有滑轨，所述凹槽远离所述进水道端内壁内嵌设有第三电动机，所述第三电动机靠近所述凹槽端动力连接有凸轮，所述凸轮靠近所述进水道端面上固定连接有用以与所述滑轨滑动配合连接的固定梢，从而便于装置的自动过滤杂质防止堵塞。
可优选地，所述水动力驱动装置包括设置在所述机身底部端面内开口向下且左右对称的安装槽，所述机身内设有位于两个所述安装槽之间的第三空腔，所述安装槽内转动配合连接有前后延伸的第三转动轴，所述第三转动轴上设有前后对称的拔水叶轮，所述第三转动轴上设有位于两个所述拨水叶轮之间的涡轮，所述第三空腔内转动配合连接有左右延伸的涡杆，所述涡杆左右末端伸进所述第三空腔内且与所述涡轮动力连接，所述涡杆上设有位于所述第三空腔内的第一锥齿轮所述第三空腔顶部内壁内嵌设有第四电动机，所述第四电动机底部末端动力连接有用以与所述第一锥齿轮齿合连接的第二锥齿轮，从而便于装置在下水道内的自动移动。
可优选地，所述机身内嵌设有蓄电池，所述蓄电池与所述发电机电联，所述第一电动机、所述第二电动机第二电动机、第三电动机和第四电动机电联，从而便于装置自身发电供电，降低耗损。
可优选地，所述机身的材料为轻质材料可漂浮在水面上，便于装置的自动水面移动。
本发明的有益效果是：由于在初始状态时，所述扇形密封块完全位于所述扇形槽内，所述永磁补偿密封扇形块位于所述扇形滑槽一端，所述摆动板处于水平状态，所述压缩活塞位于所述第一导滑槽最右端，所述顶推杆最大程度伸进所述酸化腔内，所述导滑块和所述过滤筒完全位于所述第二导滑槽内，所述锥形接头与所述锥形槽完全对接，从而便于装置的维护。
当需要工作时，首先将装置整体放置在有足够多的下水道内，然后启动所述第四电动机带动所述第二锥齿轮转动，由于所述第一锥齿轮、所述涡杆、所述涡轮和所述拔水叶轮，使装置移动，当移动至合适的位置时，启动所述第一电动机带动所述齿转轮转动，带动所述内齿圆筒转动，由于所述内齿圆筒与所述扇形密封块动力连接，从而使其滑出所述扇形槽，直至其与下水道抵接，然后启动所述电磁块推动所述永磁补偿密封扇形块滑出所述扇形滑槽从而实现将下水道完全闭合，此时，水流经过所述进水道后进入所述第二空腔内，冲击所述冲击叶轮带动所述发电机启动，从而向所述蓄电池内充电，然后经过所述增氧管增氧后进入所述酸化腔内，水流开始冲击所述拨动叶片带动所述第一转动轴和所述凸出部转动，所述凸出部开始顶压所述顶推杆，同时由于所述顶压弹簧的作用，使所述压缩活塞左右移动，所述酸液储存腔内增压将酸液经过所述第一固定管、所述第二固定管、所述套接孔和所述喷口喷进所述酸化腔内并与污水混合，之后由于所述U型管的作用，可使液体逐次排进所述过滤筒内，同时所述第二电动机带动所述过滤筒转动，最后将处理完的水经过所述排液管排出，在此过程中，所述第三电动机带动所述凸轮转动，由于所述固定梢和所述滑轨的滑动配合连接作用，使所述摆动板摆动，使所述刮板刮动所述半圆柱过滤壳防止堵塞，从而提升装置的处理效果以及效率。
当需要取出过滤筒内的杂质时，拉出所述导滑块带动所述过滤筒滑出所述第二导滑槽，取出杂质即可，从而提升装置的实用性能。
本发明结构简单，操作方便，通过采用集自动密封、自动刮杂防堵机构、节能减排、自动酸化和便捷式取纳过滤杂质机构于一体，设计巧妙，配合密切，节能环保，耗能较低，功能区密集，水处理效果较好，处理效率较高，实用性能较高。
