申请日2017.08.25
公开(公告)日2018.05.11
IPC分类号B65F9/00
摘要
本实用新型涉及一种具有排污水装置的垃圾压缩设备，包括压缩机以及与压缩机配套设置的垃圾箱;所述压缩机底部是由坡道构成，位于坡道的输出部设有污水收集箱，本实用新型坡道，能够在压缩垃圾的同时，污水随着坡道流入到污水收集箱，然后污水收集箱再将污水运出去，取得了一举两得的效果，本实用新型设置的坡道为了防止体积小的垃圾也混流进污水道，因此设计在坡道上设计了过滤网，这样污水道里只有污水而不会掺杂一些垃圾，加强了分流的效果。
权利要求书

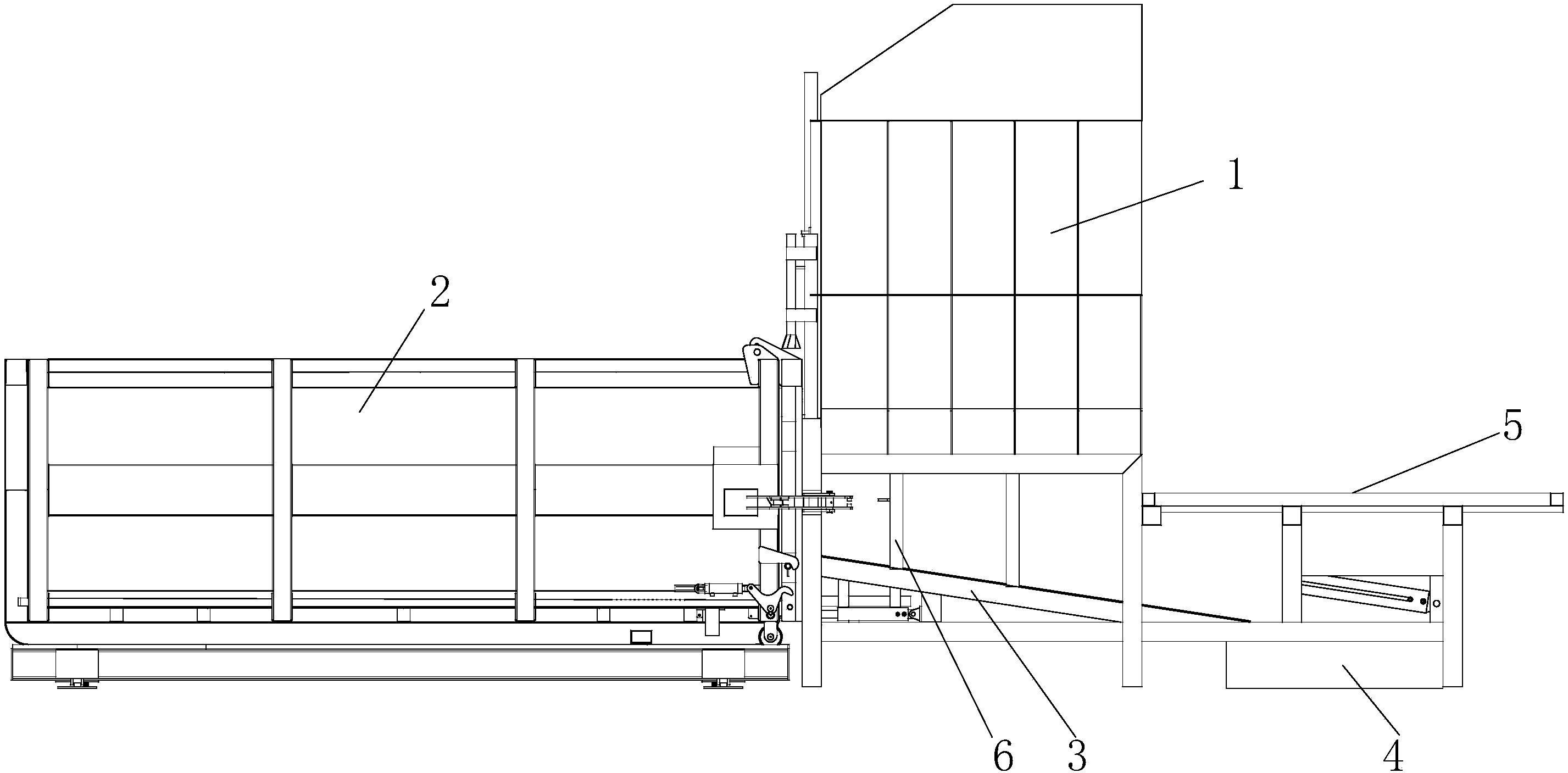

1.一种具有排污水装置的垃圾压缩设备，包括压缩机(1)以及与压缩机(1)配套设置的垃圾箱(2);其特征在于：所述压缩机(1)底部是由坡道(3)构成，位于坡道(3)的输出部设有污水收集箱(4)。
2.根据权利要求1所述的一种具有排污水装置的垃圾压缩设备，其特征在于：所述坡道(3)与地面水平线的夹角为0到90°。
3.根据权利要求2所述的具有排污水装置的垃圾压缩设备，其特征在于：所述坡道(3)与地面水平线的角度为30°。
4.根据权利要求1或3所述的具有排污水装置的垃圾压缩设备，其特征在于：所述垃圾箱(2)的输入端连接传送平台(5)，位于所述传送平台(5)的底部设有污水收集箱(4)。
5.根据权利要求1所述的具有排污水装置的垃圾压缩设备，其特征在于：所述污水收集箱(4)底部设有滑动轨道。
6.根据权利要求3所述的具有排污水 装置的垃圾压缩设备，其特征在于：所述坡道(3)与压缩机(1)通过支架(6)连接。
7.根据权利要求1所述的具有排污水装置的垃圾压缩设备，其特征在于：所述坡道(3)是由上下两层构成，表层为过滤网，下层为用于污水排出的污水道。
说明书
具有排污水装置的垃圾压缩设备
技术领域
本实用新型涉及一种连接装置，尤其是涉及一种具有排污水装置的垃圾压缩设备。
背景技术
目前的垃圾压缩机设备没有配备污水导流系统，在压缩生活垃圾的同时，会产生大量的污水，这些污水在垃圾压缩后，依然残留在压缩的垃圾中，在转移压缩垃圾的同时，压缩垃圾会流出大量的污水，大量污水滞留还是风干都会影响垃圾压缩地区周围的环境。
发明内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种结构简单、使用方便，能够处理污水的一种具有排污水装置的垃圾压缩设备。
实现本实用新型目的的技术方案是：一种具有排污水装置的垃圾压缩设备，包括压缩机以及与压缩机配套设置的垃圾箱;所述压缩机底部是由坡道构成，位于坡道的输出部设有污水收集箱。
上述技术方案所述坡道与地面水平线的夹角为0到90°。
上述技术方案所述坡道与地面水平线的角度为30°。
上述技术方案所述垃圾箱的输入端连接传送平台，位于所述传送平台的底部设有污水收集箱。
上述技术方案所述污水收集箱底部设有滑动轨道。
上述技术方案所述坡道与压缩机通过支架连接。
上述技术方案所述坡道是由上下两层构成，表层为过滤网，下层为用于污水排出的污水道。
采用上述技术方案后，本实用新型具有以下积极的效果：
(1)本实用新型坡道，能够在压缩垃圾的同时，污水随着坡道流入到污水收集箱，然后污水收集箱再将污水运出去，取得了一举两得的效果。
(2)本实用新型设置的坡道为了防止体积小的垃圾也混流进污水道，因此设计在坡道上设计了过滤网，这样污水道里只有污水而不会掺杂一些垃圾，加强了分流的效果。
