申请日2017.08.25
公开(公告)日2018.08.21
IPC分类号C02F1/32; C02F103/04
摘要
本实用新型公开了一种无金属离子溶出的水处理系统紫外装置，其包括石英套管，所述石英套管外套设有不锈钢套筒，所述不锈钢套筒的长度小于所述石英套管的长度;所述不锈钢套筒的两端均安装有紫外端盖，所述石英套管的两端分别插入两所述紫外端盖内并贯穿所述紫外端盖;两所述紫外端盖的外侧均安装有紫外压盖。本实用新型能够解决紫外装置长时间使用内部焊接处生锈，导致经紫外处理的纯水或高纯水金属离子含量升高，影响水质的问题，对经过紫外处理的纯水或高纯水不会产生二次污染;生产比焊接更方便、简单、容易。
权利要求书
1.一种无金属离子溶出的水处理系统紫外装置，其特征在于，包括石英套管，所述石英套管外套设有不锈钢套筒，所述不锈钢套筒的长度小于所述石英套管的长度;所述不锈钢套筒的两端均安装有紫外端盖，所述石英套管的两端分别插入两所述紫外端盖内并贯穿所述紫外端盖;两所述紫外端盖的外侧均安装有紫外压盖。
2.根据权利要求1所述的一种无金属离子溶出的水处理系统紫外装置，其特征在于，所述紫外端盖与所述不锈钢套筒之间安装有硅胶圈。
3.根据权利要求1所述的一种无金属离子溶出的水处理系统紫外装置，其特征在于，所述石英套管与所述紫外端盖之间设置有硅胶圈。
4.根据权利要求1所述的一种无金属离子溶出的水 处理系统紫外装置，其特征在于，所述紫外端盖与所述紫外压盖通过硅胶圈密封。
5.根据权利要求1所述的一种无金属离子溶出的水处理系统紫外装置，其特征在于，所述不锈钢套筒两端的内口设置有倒角。
6.根据权利要求1所述的一种无金属离子溶出的水处理系统紫外装置，其特征在于，还包括紫外固定件，所述紫外固定件的两端通过紫外端盖固定在所述不锈钢套筒上。
说明书
一种无金属离子溶出的水处理系统紫外装置
技术领域
本实用新型涉及一种无金属离子溶出的水处理系统紫外装置。
背景技术
实验室用纯水机采用反渗透技术和离子交换技术相结合的方式，包括增压泵、电磁阀、高容量离子交换树脂、RO反渗透膜、滤芯、管路连接件、控制原件、紫外装置等部件。
紫外装置是纯水机重要的部件之一。现有的紫外装置是由不锈钢套筒两端分别焊接进出水口，与石英套管相连接部分也要用焊接工艺完成，再将石英套管装入不锈钢套筒。这种产品的缺陷是：长时间使用，内部焊点会生锈，即使焊接时有气体保护，焊点不能进行二次处理(内部空间导致)，生锈后会导致水中金属离子含量升高，严重影响水质。
发明内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种无金属离子溶出的水处理系统紫外装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

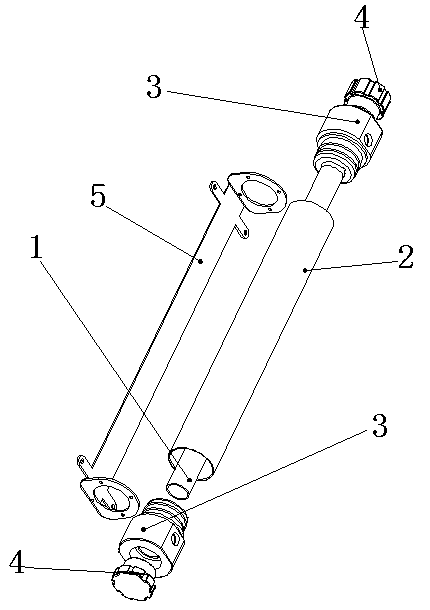

本实用新型提供一种无金属离子溶出的水处理系统紫外装置，其包括石英套管，所述石英套管外套设有不锈钢套筒，所述不锈钢套筒的长度小于所述石英套管的长度;所述不锈钢套筒的两端均安装有紫外端盖，所述石英套管的两端分别插入两所述紫外端盖内并贯穿所述紫外端盖;两所述紫外端盖的外侧均安装有紫外压盖。
进一步地，所述紫外端盖与所述不锈钢套筒之间安装有硅胶圈。
进一步地，所述石英套管与所述紫外端盖之间设置有硅胶圈。
进一步地，所述紫外端盖与所述紫外压盖通过螺纹连接。
进一步地，所述不锈钢套筒两端的内口设置有倒角。
进一步地，还包括紫外固定件，所述紫外固定件的两端通过紫外端盖固定在所述不锈钢套筒上。
本实用新型所达到的有益效果是：
本实用新型能够解决紫外装置长时间使用内部焊接处生锈，导致经紫外处理的纯水或高纯水离子含量升高，影响水质的问题，对经过紫外处理的纯水或高纯水不会产生二次污染;生产比焊接更方便、简单、容易。
