申请日2017.08.21
公开(公告)日2018.03.27
IPC分类号C02F9/08
摘要
本实用新型公开了一种复合混凝结合膜过滤的陶瓷废水回用装置，包括依次连接的废水收集池、原水提升泵、管道混合器、复合混凝反应池、混凝清水池、提升泵、超滤进水罐、高压蠕动泵、超滤膜组件、超滤产水箱、回用水泵以及与用水车间相连通的紫外消毒器，超滤膜组件顶部连接有顶部排污管线，超滤膜组件底部连接有空气清洗管线和底部排污管线，空气清洗管线上设置有超滤反洗风机和第二阀门，底部排污管线上设置有第三阀门。本实用新型可以适应序批式处理、连续流处理等，节省大量水资源，减小环境污染，同时气流震荡装置能够有效减缓膜污染现象，具有广阔工程应用前景。
权利要求书
1.一种复合混凝结合膜过滤的陶瓷废水回用装置，包括通过管路依次连接的废水收集池(6)、原水提升泵(7)、管道混合器(9)、复合混凝反应池(1)、混凝清水池(2)、提升泵(20)、超滤进水罐(5)、高压蠕动泵(12)、超滤膜组件(13)、超滤产水箱(4)、回用水泵(16)以及与用水车间(19)相连通的紫外消毒器(18)，所述管道混合器(9)进口端连接有加药箱(8)，所述复合混凝反应池(1)底部设置有污泥干化池(11)，其特征在于，所述超滤产水箱(4)底部和超滤膜组件(13)顶部之间通过反洗管线(21)连接有反洗泵(15)和第一阀门(22)，所述超滤膜组件(13)顶部连接有顶部排污管线(3)，所述超滤膜组件(13)底部连接有空气清洗管线(30)和底部排污管线(17)，所述空气清洗管线(30)上设置有超滤反洗风机(14)和第二阀门(23)，所述底部排污管线(17)上设置有第三阀门(24)。
2.根据权利要求1所述的复合混凝结合膜过滤的陶瓷废水回用装置，其特征在于，所述超滤膜组件(13)采用外压式中空纤维U型膜组件或外压式中空纤维帘式膜组件。
说明书
一种复合混凝结合膜过滤的陶瓷废水回用装置
技术领域
本实用新型涉及废水 处理技术领域，更具体的说，是涉及一种复合混凝结合膜过滤的陶瓷废水回用装置。
背景技术
陶瓷用品在日常生活中的使用十分广泛，然而它为人类的生活带来方便的同时，其加工过程也对环境产生了一定的负面影响。陶瓷加工过程离不开大量的水，在球磨机磨料、陶胚成形、施釉(清洗)、磨细、砖坯增湿、印花等生产过程中，产生了含有重金属化合物、釉料、粘合剂、增稠剂等主要成分的废水，另与生产车间的台板冲洗水、地面冲洗水等混合而成陶瓷生产废水，具有水量大、悬浮物浓度高、浊度高、可生化性较差等特点。现有的处理技术为常规混凝沉降法，然而其药剂投加用量大，易受外部条件如水质、温度的影响，导致出水水质难以实现生产车间的回用要求。由于生产用水量巨大，如果不对废水进行有效的处理和回用，不仅会造成水资源的浪费，还会污染环境。
实用新型内容
本实用新型主要从节约废水处理经济成本、简化操作的角度出发，针对现有高浊陶瓷废水处理回收使用难度高的问题，提供了一种流程简单、分级处理的复合混凝结合膜过滤的陶瓷废水回用装置。
本实用新型的目的可通过以下技术方案实现。

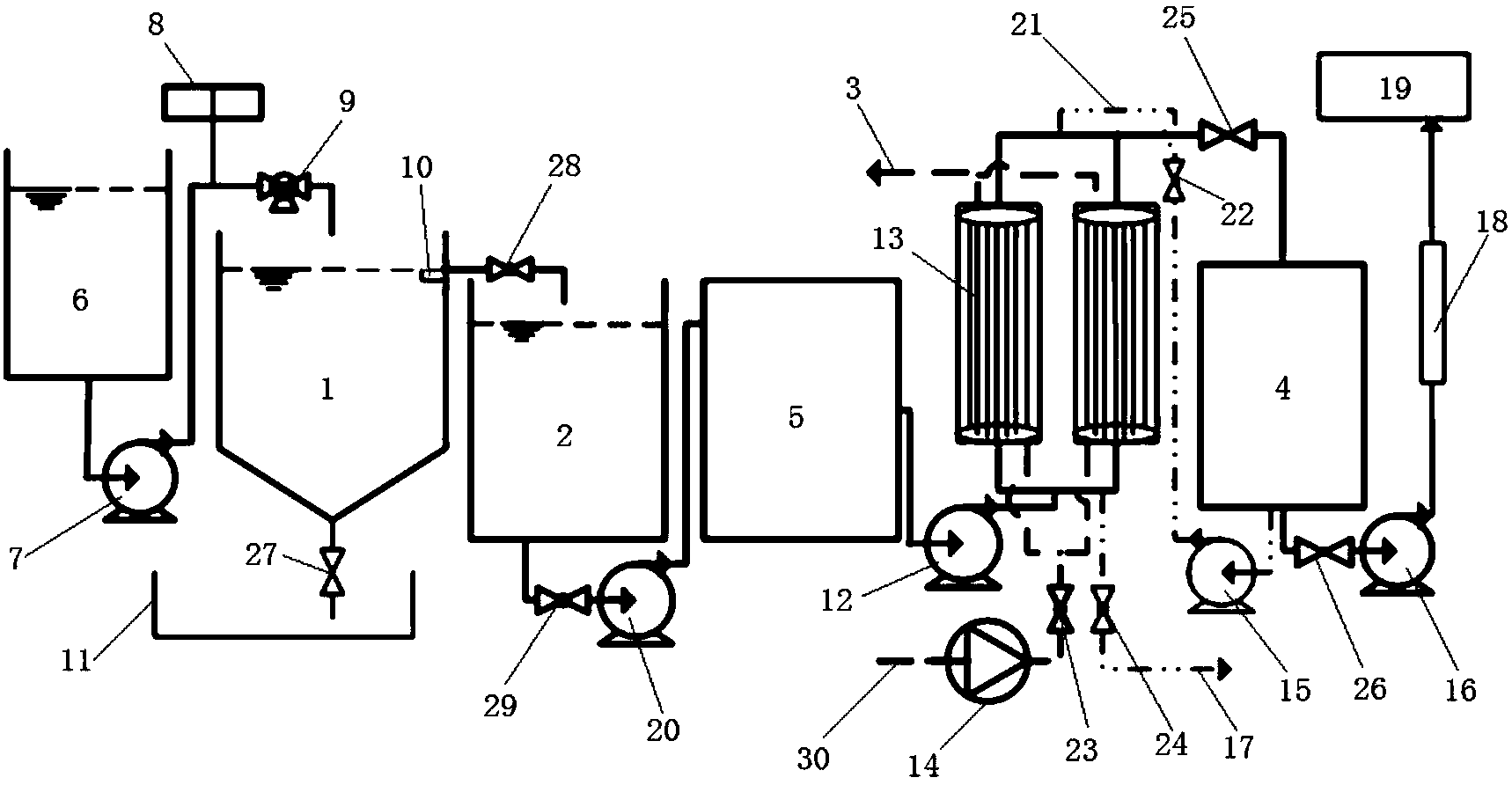

一种复合混凝结合膜过滤的陶瓷废水回用装置，包括通过管路依次连接的废水收集池、原水提升泵、管道混合器、复合混凝反应池、混凝清水池、提升泵、超滤进水罐、高压蠕动泵、超滤膜组件、超滤产水箱、回用水泵以及与用水车间相连通的紫外消毒器，所述管道混合器进口端连接有加药箱，所述复合混凝反应池底部设置有污泥干化池，所述超滤产水箱底部和超滤膜组件顶部之间通过反洗管线连接有反洗泵和第一阀门，所述超滤膜组件顶部连接有顶部排污管线，所述超滤膜组件底部连接有空气清洗管线和底部排污管线，所述空气清洗管线上设置有超滤反洗风机和第二阀门，所述底部排污管线上设置有第三阀门。
所述超滤膜组件采用外压式中空纤维U型膜组件或外压式中空纤维帘式膜组件。
与现有技术相比，本实用新型的技术方案所带来的有益效果是：
(1)本实用新型流程简单，安装方便，可作为陶瓷厂生产废水处理回用工艺长期稳定运行，实现节约成本，减少对环境造成的污染;
(2)本实用新型通过对复合混凝工艺参数的控制和调配，实现混凝工艺出水的初级回用，并有效减少后续膜污染;陶瓷生产废水原水经复合混凝处理后，水质能够完全达到常规洗涤用水标准，出水可回用至厂区冲洗地面或设备;混凝出水经膜过滤进一步处理后，产水水质得到更一步的提高，浊度≤0.5，SS≤0.5，优于自来水标准，可直接用于生产车间用水，实现更高水平的回用要求;
(3)本实用新型通过设置原位气流震荡反洗装置，能够有效减缓高浊度陶瓷废水中大量悬浮物造成的膜污染现象，此外，超滤膜组件安装拆卸方便，方便膜清洗和更换;
(4)本实用新型简单易行，占地少、投资及维护费用低;根据不同要求而设计处理能力，可以适应序批式处理、连续流处理等，节省大量水资源，减小环境污染，同时气流震荡装置能够有效减缓膜污染现象，具有广阔工程应用前景。
