申请日2017.08.19
公开(公告)日2017.12.15
IPC分类号C02F9/14
摘要
本发明公开了一种生活淘菜的污水处理装置，包括污水过滤箱、污水输送动力筒、污水输送动力轴、污水输送驱动电机、动力扇、污水排入口、上污水进管、轴承、上污水过滤轴、上驱动马达、下污水过滤轴、污水过滤毛层、喷嘴、下污水过滤筒、上污水过滤筒、污水过滤层、连接管、第一污泥过滤网板、第二污泥过滤网板、拉手、第一输送管、第一活性炭过滤网筒、第二活性炭过滤网筒、第一液泵、活性炭过滤网、第二输送管、铰接阀门、出液管道、第二液泵、缺氧池、厌氧池、管道组、重力除油池，该发明的有益效果是使用比较方便，比较环保节能，拆卸比较方便，过滤更彻底，人们使用安全有保障。
权利要求书

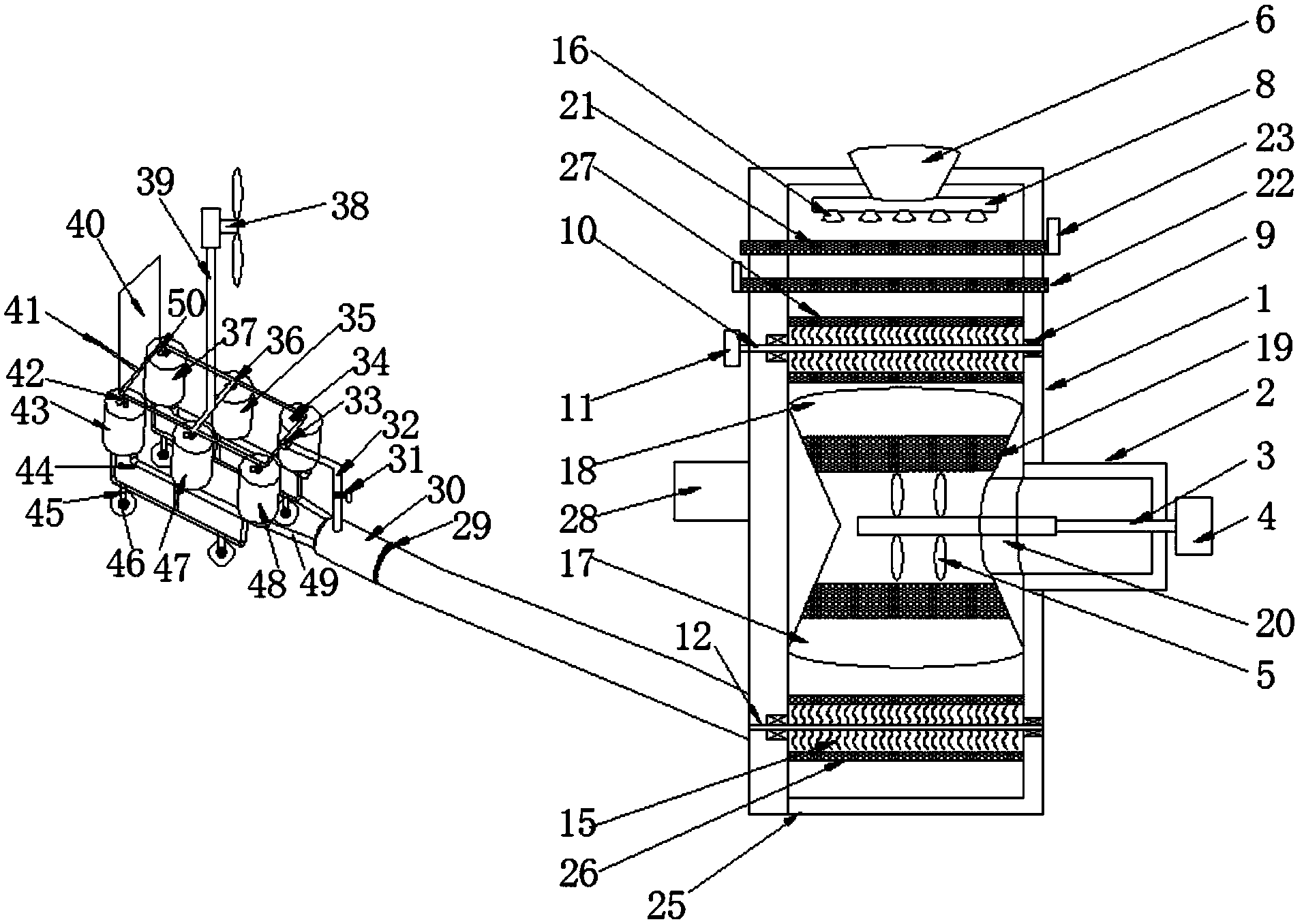

1.一种生活淘菜的污水处理装置，其特征在于：包括污水过滤箱(1)、污水输送动力筒(2)、污水输送动力轴(3)、污水输送驱动电机(4)、动力扇(5)、污水排入口(6)、上污水进管(8)、轴承(9)、上污水过滤轴(10)、上驱动马达(11)、下污水过滤轴(12)、污水过滤毛层(15)、喷嘴(16)、下污水过滤筒(17)、上污水过滤筒(18)、污水过滤层(19)、连接管(20)、第一污泥过滤网板(21)、第二污泥过滤网板(22)、拉手(23)、第一输送管(25)、第一活性炭过滤网筒(26)、第二活性炭过滤网筒(27)、第一液泵(28)、活性炭过滤网(29)、第二输送管(30)、铰接阀门(31)、出液管道(32)、第二液泵(33)、缺氧池(34)、厌氧池(35)、管道组(36)、重力除油池(37)、风能发电机(38)、支撑杆(39)、太阳能电池板(40)、出液管道(41)、竖输水管(42)、固定调节池(43)、支撑钢架(44)、交接卡口(45)、滚轮(46)、好氧池(47)、沉淀池(48)、连接支架(49)和铰接阀门(50)，所述污水过滤箱(1)的侧壁上固定连接有污水输送动力筒(2);所述污水输送动力筒(2)内部固定连接有污水输送动力轴(3);所述污水输送动力轴(3)的一端固定连接有污水输送驱动电机(4);所述污水过滤箱(1)的顶部固定连接有污水排入口(6);所述污水排入口(6)下端固定连接有上污水进管(8);所述污水过滤箱(1)内部固定连接有上污水过滤轴(10);所述上污水过滤轴(10)的一端固定连接有驱动马达(11);所述上污水进管(8)的下方固定连接有喷嘴(16);所述污水过滤箱(1)内的底部固定连接有下污水过滤轴(12);所述过滤轴(12)两端分别连接有轴承(9);所述污水过滤箱(1)内部中央处固定连接有上污水过滤筒(18)和下污水过滤筒(17);所述污水过滤筒(18)和下污水过滤筒(17)分别固定连接有动力扇(5);所述污水输送动力筒(2)通过连接管(20)与上污水过滤筒(18)和下污水过滤筒(17)连通;所述污水过滤箱(1)的下端侧壁固定连接有第二输送管(30);所述第二输送管(30)固定连接有出液管道(32);所述出液管道(32)上固定连接有铰接阀门(31);所述出液管道(32)的一端固定连接有管道组(36);所述上污水过滤筒(18)固定连接有过滤层(19);所述第二输送管(30)通过连接支架(49)与支撑钢架(44)固定连接;所述支撑钢架(44)的四周设置有滚轮(46);所述滚轮(46)通过交接卡口(45)与支撑钢架(44)固定连接;所述支撑钢架(44)的上端固定连接有调节池(43)、重力除油池(37)、厌氧池(35)、缺氧池(34)、好氧池(47)和沉淀池(48);所述调节池(43)、重力除油池(37)、厌氧池(35)、缺氧池(34)、好氧池(47)和沉淀池(48)都通过竖输水管(42)与管道组(36)连通;所述竖输水管(16)上设置有铰接阀门(50);所述管道组(36)的左端与出液管道(41)固定连接;所述管道组(36)右端设置有第二液泵(33);所述第二液泵(33)的抽水端与管道组(36)连通;所述第二液泵(33)的排水 端与出液管道(32)的一端连通;所述出液管道(32)的另一端与废水过撑钢架(44)上设置有风能发电机(38);所述风能发电机(38)通过支撑杆(39)与支撑钢架(44)固定连接;所述支撑钢架(44)上固定连接有太阳能电池板(40);所述竖输水管(42)的下端固定连接有铰接阀门(50)。
2.如权利要求1所述的一种生活淘菜的污水处理装置，其特征在于：所述污水过滤箱(1)的上端安插有第一污泥过滤网板(21)和第二污泥过滤网板(22)，所述第一污泥过滤网板(21)的端部和所述第二污泥过滤网板(22)的端部分别设置有拉手(23)。
3.如权利要求1所述的一种生活淘菜的污水处理装置，其特征在于：所述上污水过滤轴(10)的外围套有第二活性炭过滤网筒(27)，所述下污水过滤轴(12)的外围套有第一活性炭过滤网筒(26)，所述第二活性炭过滤网筒(27)的四周以及所述第一活性炭过滤网筒(26)的四周分别与所述污水过滤箱(1)的内壁密封固定连接。
4.如权利要求1-3所述的一种生活淘菜的污水处理装置，其特征在于：所述第一活性炭过滤网筒(26)内部设置有污水过滤毛层(15)。
5.如权利要求1-4所述的一种生活淘菜的污水处理装置，其特征在于：所述污水过滤箱(1)的外侧壁上固定有第一液泵(28)，所述第一液泵(28)的进液口通过输送管(25)与所述净化筒(24)连接，所述第一液泵(28)的出液口通过输送管(25)与所述污水排入口(6)连接。
6.如权利要求1所述的一种生活淘菜的污水处理装置，其特征在于：所述第二输送管(30)的输液口处固定连接有活性炭过滤网(29)。
说明书
一种生活淘菜的污水处理装置
技术领域
发明涉及污水处理装置技术领域，具体为一种生活淘菜的污水处理装置
背景技术
一种生活淘菜的污水处理装置能有效处理生活污水，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
但是目前的一种生活淘菜的污水处理装置存在使用不方便，拆卸不方便，过滤不彻底，无法进行食用，造成资源浪费，不环保的问题。
发明内容
发明的目的在于提供一种生活淘菜的污水处理装置，以解决上述背景技术中提出的使用不方便，拆卸不方便，过滤不彻底，无法进行食用，造成资源浪费，不环保的问题。
为实现上述目的，发明提供如下技术方案：包括污水过滤箱、污水输送动力筒、污水输送动力轴、污水输送驱动电机、动力扇、污水排入口、上污水进管、轴承、上污水过滤轴、上驱动马达、下污水过滤轴、污水过滤毛层、喷嘴、下污水过滤筒、上污水过滤筒、污水过滤层、连接管、第一污泥过滤网板、第二污泥过滤网板、拉手、第一输送管、第一活性炭过滤网筒、第二活性炭过滤网筒、第一液泵、活性炭过滤网、第二输送管、铰接阀门、出液管道、第二液泵、缺氧池、厌氧池、管道组、重力除油池、风能发电机、支撑杆、太阳能电池板、出液管道、竖输水管、固定调节池、支撑钢架、交接卡口、滚轮、好氧池、沉淀池、连接支架和铰接阀门，所述污水过滤箱的侧壁上固定连接有污水输送动力筒;所述污水输送动力筒内部固定连接有污水输送动力轴;所述污水输送动力轴的一端固定连接有污水输送驱动电机;所述污水过滤箱的顶部固定连接有污水排入口;所述污水排入口下端固定连接有上污水进管;所述污水过滤箱内部固定连接有上污水过滤轴;所述上污水过滤轴的一端固定连接有驱动马达;所述上污水进管的下方固定连接有喷嘴;所述污水过滤箱内的底部固定连接有下污水过滤轴;所述过滤轴两端分别连接有轴承;所述污水过滤箱内部中央处固定连接有上污水过滤筒和下污水过滤筒;所述污水过滤筒和下污水过滤筒分别固定连接有动力扇;所述污水输送动力筒通过连接管与上污水过滤筒和下污水过滤筒连通;所述污水过滤箱的下端侧壁固定连接有第二输送管;所述第二输送管固定连接有出液管道;所述出液管道上固定连接有铰接阀门;所述出液管道的一端固定连接有管道组;所述上污水过滤筒固定连接有过滤层;所述第二输送管通过连接支架与支撑钢架固定连接;所述支撑钢架的四周设置有滚轮;所述滚轮通过交接卡口与支撑钢架固定连接;所述支撑钢架的上端固定连接有调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池;所述调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池都通过竖输水管与管道组连通;所述竖输水管上设置有铰接阀门;所述管道组的左端与出液管道固定连接;所述管道组右端设置有第二液泵;所述第二液泵的抽水端与管道组连通;所述第二液泵的排水端与出液管道的一端连通;所述出液管道的另一端与废水过撑钢架上设置有风能发电机;所述风能发电机通过支撑杆与支撑钢架固定连接;所述支撑钢架上固定连接有太阳能电池板;所述竖输水管的下端固定连接有铰接阀门。
优选的，所述污水过滤箱的上端安插有第一污泥过滤网板和第二污泥过滤网板，所述第一污泥过滤网板的端部和所述第二污泥过滤网板的端部分别设置有拉手。
优选的，所述上污水过滤轴的外围套有第二活性炭过滤网筒，所述下污水过滤轴的外围套有第一活性炭过滤网筒，所述第二活性炭过滤网筒的四周以及所述第一活性炭过滤网筒的四周分别与所述污水过滤箱的内壁密封固定连接。
优选的，所述第一活性炭过滤网筒内部设置有污水过滤毛层。
优选的，所述污水过滤箱的外侧壁上固定有第一液泵，所述第一液泵的进液口通过输送管与所述净化筒连接，所述第一液泵的出液口通过输送管与所述污水排入口连接。
优选的，所述第二输送管的输液口处固定连接有活性炭过滤网。
与现有技术相比，发明的有益效果是：当使用一种生活淘菜的污水处理装置时，先启动按钮，使一种生活淘菜的污水处理装置能使用风能发电机、太阳能电池板的储存的电能，从而使一种生活淘菜的污水处理装置能正常运作，然后把生活淘菜的污水顺着污水排入口进入一种生活淘菜的污水处理装置，然后污水会顺着上污水进管通过喷嘴，进入到污水过滤箱内部，然后污水经过第一污泥过滤网板、第二污泥过滤网板，对生活中的污水进行泥土的过滤，生活污水通过对泥土的过滤后，进行第二活性炭过滤网筒，进行过滤，进行小东西的吸附过滤后然后进行上污水过滤轴进行往下传送，然后进行上污水过滤筒、污水过滤层进行过滤，把一些大的菜叶什么的进行过滤，然后生活污水经过层层过滤，进入污水过滤箱的底部，然后经过第一液泵使污水经过第二输送管进入管道组内，然后再经过缺氧池、厌氧池、管道组、重力除油池、缺氧池、厌氧池、管道组和重力除油池的过滤和分解，就能得到纯净的水了，然后经过第二液泵提供动力，把纯净水经过出液管道，把纯净水进行再次使用。
1、通过设置有风能发电机、太阳能电池板，使一种生活淘菜的污水处理装置节能环保。
2、通过设置有污水排入口和出液管道，可以方便污水进入该装置进行污水净化处理，也方便净化后的水接入其他的容器内，方便使用，省时省力。
3、通过设置有上污水进管和喷嘴，避免一次通过污水排入口过多，导致生活污水溢出，起到对污水往下流入装置起到缓冲的作用，避免导致水资源的浪费和破坏环境卫生。
4、通过设置有下污水过滤筒、上污水过滤筒、污水过滤层第一污泥过滤网板、第二污泥过滤网板、第一输送管、第一活性炭过滤网筒、第二活性炭过滤网筒、第一液泵和活性炭过滤网对生活污水，比如说菜叶，头发等大分子物质进行层层过滤，使水比较洁净。
5、通过设置有缺氧池、厌氧池、管道组、重力除油池、缺氧池、厌氧池、管道组和重力除油池对生活污水进行小分子的分解和过滤，得到的水比较纯净和安全，过滤更彻底，可以使人们放心使用。
6、通过设置有铰接阀门、交接卡口、管道组、竖输水管，可以使该装置拆卸比较方便。
