申请日2017.08.18
公开(公告)日2018.03.16
IPC分类号C02F11/14
摘要

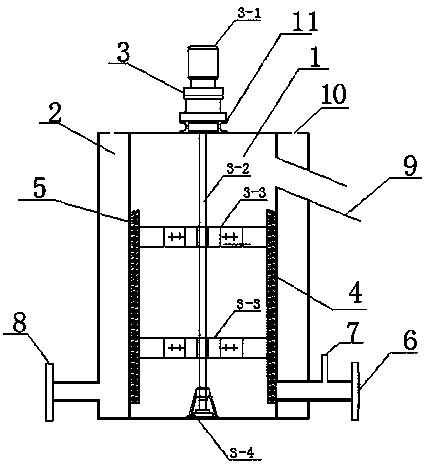

本实用新型公开了一种污泥浓缩絮凝预脱水装置，包括内置于集水桶(2)的穿孔桶(1);所述的穿孔桶(1)上部中央位置设有用于搅拌的搅拌器(3)、其内部设有转刷(4)以及脱水布(5);在所述集水桶(2)的右侧下部分别设有污泥进口(6)及进药口(7)、右侧上部设有出泥口(9)，在集水桶(2)的左侧下部设有滤液出水口(8)。本实用新型采用双层混合絮凝器预脱水装置进行预脱水处理，省去重力脱水及自来水冲洗;具有无自来水消耗、搅拌、脱水融合一体、能耗低、结构简单，维护方便等优点。
权利要求书
1.一种污泥浓缩絮凝预脱水装置，其特征在于：包括内置于集水桶(2)的穿孔桶(1);
所述的穿孔桶(1)上部中央位置设有用于搅拌的搅拌器(3)、其内部设有转刷(4)以及脱水布(5);在所述集水桶(2)的右侧下部分别设有污泥进口(6)及进药口(7)、右侧上部设有出泥口(9)，在集水桶(2)的左侧下部设有滤液出水口(8)。
2.根据权利要求1所述的一种污泥浓缩絮凝预脱水装置，其特征在于：所述搅拌器(3)包括搅拌电机(3-1)、贯穿于穿孔桶(1)并与搅拌轴底座(3-4)连接的搅拌轴(3-2);其中所述的搅拌电机(3-1)通过搅拌机支架(11)设置在穿孔桶(1)上部，搅拌轴(3-2)连接至少两个搅拌叶轮(3-3)。
3.根据权利要求1所述的一种污泥浓缩絮凝预脱水装置，其特征在于：所述的进药口(7)与所述的污泥进口(6)连通。
4.根据权利要求1所述的一种污泥浓缩絮凝预脱水装置，其特征在于：在所述的集水桶(2)的上部设有至少一个通气孔(10)。
说明书
一种污泥浓缩絮凝预脱水装置
技术领域
本实用新型涉及一种污泥浓缩絮凝预脱水装置，属于水处理技术领域。
背景技术
污水处理对环境污染尤其是水污染问题做出了巨大贡献，而污泥是污水处理的产物，如果污泥处置不当会造成二次污染。
传统的污泥压滤是将污泥和药剂混合搅拌絮凝后，通过重力脱水滤带进行脱水，然后进入污泥压滤装置。
此过程需要对重力脱水滤带进行冲洗处理，防止脱水滤带堵塞;滤带冲洗水采用自来水，造成资源浪费，增加能源消耗。
发明内容
本实用新型的目的在于提供一种污泥浓缩絮凝预脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥浓缩絮凝预脱水装置，包括内置于集水桶的穿孔桶;
所述的穿孔桶上部中央位置设有用于搅拌的搅拌器、其内部设有转刷以及脱水布;在所述集水桶的右侧下部分别设有污泥进口及进药口、右侧上部设有出泥口，在集水桶的左侧下部设有滤液出水口。
所述搅拌器包括搅拌电机、贯穿于穿孔桶并与搅拌轴底座连接的搅拌轴;其中所述的搅拌电机通过搅拌机支架设置在穿孔桶上部，搅拌轴连接至少两个搅拌叶轮。
所述的进药口与所述的污泥进口连通。
在所述的集水桶的上部设有至少一个通气孔。
本实用新型采用双层混合絮凝器预脱水装置进行预脱水处理，省去重力脱水及自来水冲洗;从而带来以下优点：
1.无自来水消耗;
2.搅拌、脱水融合一体;
3.能耗低
4.结构简单，维护方便。
