申请日2018.10.19
公开(公告)日2019.01.25
IPC分类号C02F11/121
摘要

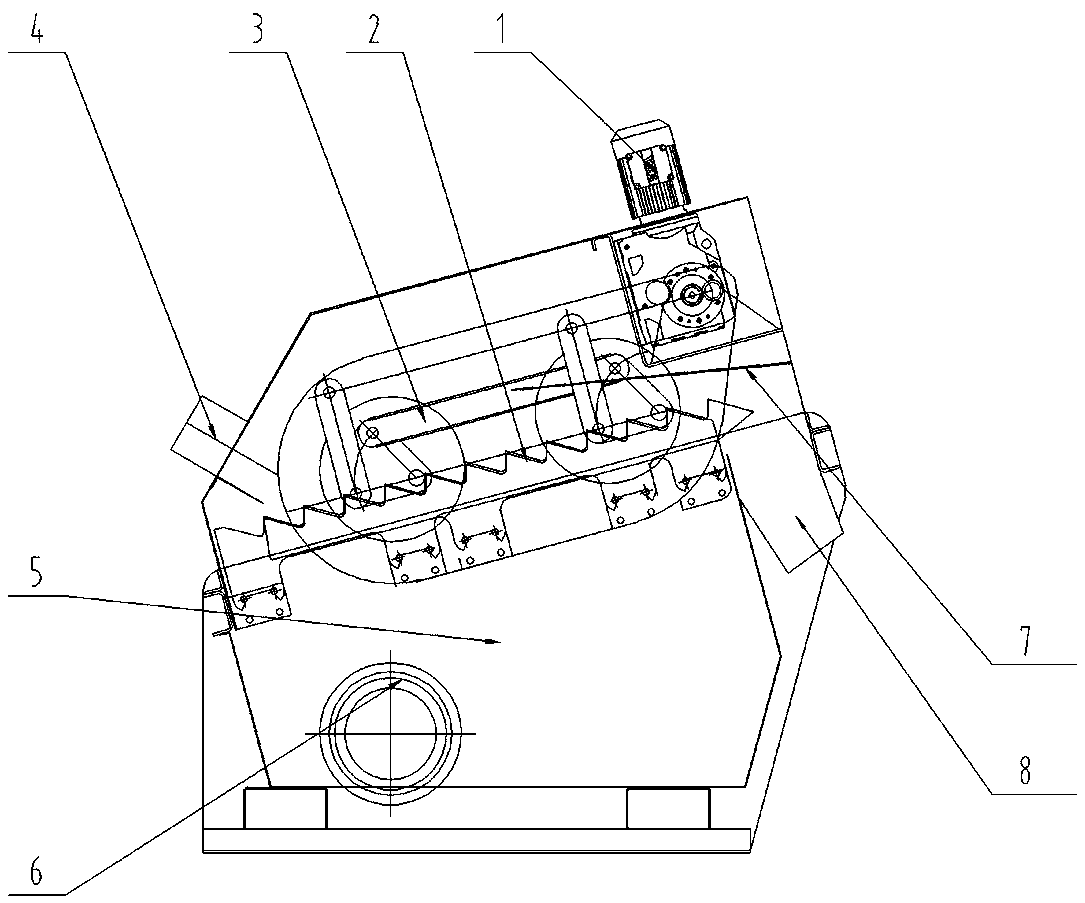

一种阶梯步进式污泥脱水机，包括机架、驱动装置、格栅组件、步进传动机构、进泥口、滤液槽、滤液出口、压板、污泥出口，驱动装置、进泥口、压板安装在格栅组件上，格栅组件安装在滤液槽上，滤液槽上设置有滤液出口、污泥出口，驱动装置的传动轴连接步进传动机构，格栅组件倾斜安装，格栅组件中的定格栅片与动格栅片间隔排列且留有单边间隙δ。本发明通过巧妙地布置步进机构与动格栅片相连，使动格栅片相对于定格栅片作循环圆周摆动，带动污泥阶梯步进爬升，动格栅片运动加速脱水。动格栅片与定格栅片设有间隙，无接触，明显降低格栅片的磨损，格栅片均为条形状，材料利用率高，格栅片安装部位为钩形状，拆卸方便。
权利要求书
1.一种阶梯步进式污泥脱水机，包括机架、驱动装置、格栅组件、步进传动机构、进泥口、滤液槽、滤液出口、压板、污泥出口，驱动装置、进泥口、压板安装在格栅组件上，格栅组件安装在滤液槽上，滤液槽上设置有滤液出口、污泥出口，驱动装置的传动轴连接步进传动机构，其特征在于：所述格栅组件倾斜安装，所述格栅组件包括定格栅组件和动格栅组件，所述定格栅组件中的定格栅片由安装螺杆Ⅰ串接在一起安装在机架的侧板之间，所述动格栅组件中的动格栅片由安装螺杆Ⅱ串接在一起安装在步进传动机构的主连杆之间，定格栅片与动格栅片间隔排列且留有单边间隙δ。
2.根据权利要求1所述的一种阶梯步进式污泥脱水机，其特征在于：所述格栅组件呈15度倾斜安装。
3.根据权利要求1所述的一种阶梯步进式污泥脱水机，其特征在于：所述定格栅片与动格栅片间的单边间隙δ为0.5mm-1mm 。
4.根据权利要求3所述的一种阶梯步进式污泥脱水机，其特征在于：所述定格栅片和动格栅片整体为条形状，上部为锯齿状，下部为钩状。
5.根据权利要求4所述的一种阶梯步进式污泥脱水机，其特征在于：所述定格栅片由格栅限位板间隔开，定格栅片之间有格栅垫片，所述格栅垫片串接在安装螺杆Ⅰ上。
6.根据权利要求4所述的一种阶梯步进式污泥脱水机，其特征在于：所述动格栅片由格栅限位板间隔开，动格栅片之间有格栅垫片，所述格栅垫片串接在安装螺杆Ⅱ上。
7.根据权利要求1所述的一种阶梯步进式污泥脱水机，其特征在于：所述步进传动机构为多杆系机构，由小连杆Ⅱ、摇杆、机架及定格栅组件组成的平行四边形机构和主连杆及动格栅组件、摇杆、小连杆Ⅰ组成的平行四边形机构叠加而成，主连杆由曲柄驱动，曲柄与驱动装置的传动轴连接。
8.根据权利要求1所述的一种阶梯步进式污泥脱水机，其特征在于：所述驱动装置为电机驱动。
9.根据权利要求8所述的一种阶梯步进式污泥脱水机，其特征在于：所述电机驱动装置由电机、传动轴、电机架、轴承支撑组成，电机固定在电机架上，传动轴由轴承支撑支撑，由电机驱动。
10.根据权利要求1所述的一种阶梯步进式污泥脱水机，其特征在于：所述步进传动机构为两套，对称布置在机架侧板的外侧，分别连接在驱动装置的传动轴两端。
说明书
一种阶梯步进式污泥脱水机
技术领域
本发明属于污泥脱水领域，具体涉及一种阶梯步进式污泥脱水机。
背景技术
污泥是污水处理的必然产物，其含有较高水分，为降低污泥对环境的污染，污泥在废弃前进行脱水处理。目前常用污泥脱水设备有带式污泥脱水机、板框式污泥脱水机、叠螺式污泥脱水机，其中带式污泥脱水机滤带易堵塞，运行时需要大量的水清洗，容易造成二次污染;板框式污泥脱水机滤袋易堵塞，运行时需要使用高压泵，难以实现连续自动运行;叠螺式污泥脱水机针对含有粗纤维及细长条的污泥，易卷入动、定环之间的缝隙，造成堵塞，增加动环与螺旋轴的磨损，且动环与螺旋轴接触，运行时动环易磨损，磨损后造成堵塞，影响脱水效果，而且动环、定环均为环状，材料利用率低，更换不便，后续维护成本高。
发明内容
针对上述现有技术不足，本发明的目的是提供一种针对特殊污泥，防止堵塞的阶梯步进式污泥脱水机。
为实现上述目的，本发明提供如下技术方案：一种阶梯步进式污泥脱水机，包括机架、驱动装置、格栅组件、步进传动机构、进泥口、滤液槽、滤液出口、压板、污泥出口，驱动装置、进泥口、压板安装在格栅组件上，格栅组件安装在滤液槽上，滤液槽上设置有滤液出口、污泥出口，驱动装置的传动轴连接步进传动机构，其特征在于：所述格栅组件倾斜安装，所述格栅组件包括定格栅组件和动格栅组件，所述定格栅组件中的定格栅片由安装螺杆Ⅰ串接在一起安装在机架的侧板之间，所述动格栅组件中的动格栅片由安装螺杆Ⅱ串接在一起安装在步进传动机构的主连杆之间，定格栅片与动格栅片间隔排列且留有单边间隙δ。
进一步地，所述格栅组件呈15度倾斜安装。
进一步地，所述定格栅片与动格栅片间的单边间隙δ为0.5mm-1mm 。
进一步地，所述定格栅片和动格栅片整体为条形状，上部为锯齿状，下部为钩状。上部锯齿状便于钩挂污泥，下部钩状便于动格栅片、定格栅片的安装与拆卸。
进一步地，所述定格栅片和动格栅片分别由格栅限位板间隔开，且定格栅片之间、动格栅片之间有格栅垫片。定格栅片之间的格栅垫片与定格栅片厚度一致，保证定格栅片用安装螺杆Ⅰ串接夹紧后平整;动格栅片之间的格栅垫片与动格栅片厚度一致，格栅垫片与动格栅片厚度一致，保证动格栅片用安装螺杆Ⅱ串接夹紧后平整。
进一步地，所述步进传动机构为多杆系机构，由小连杆Ⅱ、摇杆、机架及定格栅组件组成的平行四边形机构和主连杆及动格栅组件、摇杆、小连杆Ⅰ组成的平行四边形机构叠加而成，主连杆由曲柄驱动，曲柄与驱动装置的传动轴连接。
进一步地，所述驱动装置为电机驱动，也可以是其他驱动方式，如液压马达驱动。电机驱动装置由电机、传动轴、电机架、轴承支撑组成，电机固定在电机架上，传动轴由轴承支撑支撑，由电机驱动。
进一步地，所述步进传动机构为两套，对称布置在机架侧板的外侧，分别连接在驱动装置的传动轴两端。
与现有技术相比，本发明具有如下有益效果：
1、通过巧妙地布置步进机构与动格栅片相连，使动格栅片相对于定格栅片作循环圆周摆动，带动污泥阶梯步进爬升，动格栅片运动加速脱水;
2、动格栅片与定格栅片设有间隙，无接触，明显降低格栅片的磨损;
3、格栅片均为条形状，材料利用率高，降低设备整体成本;格栅片安装部位为钩形状，拆卸方便，便于设备维护。
