申请日2017.12.30
公开(公告)日2018.10.19
IPC分类号C02F1/10; B01D3/38
摘要
本实用新型涉及一种含硫污水汽提装置，裙座设置在塔体下部，裙座与塔体的下封头连接;塔体设置在裙座的上端;蒸汽接管设置在塔体下端一侧，蒸汽接管伸入塔体内部;塔芯设置在塔体内部，塔芯位于蒸汽接管上方;进料管设置在塔体上部，进料管位于塔芯上方，进料管连通塔体内部，进料管延伸至塔体中心;喷淋管连接在塔体上部，喷淋管位于进料管上方，喷淋管延伸至塔体中心;下筒体设置在裙座内部，下筒体连接在塔体下方;引出管连接在下筒体下端，引出管延伸至裙座外侧;爬梯设置在裙座侧部，爬梯由裙座下端延伸至塔体下部。本实用新型通量大，塔板效率高，塔板压降低，操作弹性大，抗堵塞能力强，且能够处理易发泡物。
权利要求书
1.一种含硫污水汽提装置，其特征在于：所述汽提装置包括裙座、塔体、蒸汽接管、塔芯、进料管、喷淋管、下筒体、引出管和爬梯;所述裙座设置在所述塔体下部，裙座与塔体的下封头连接;所述塔体设置在所述裙座的上端;所述蒸汽接管设置在所述塔体下端一侧，蒸汽接管伸入所述塔体内部;所述塔芯设置在所述塔体内部，塔芯位于所述蒸汽接管上方;所述进料管设置在所述塔体上部，进料管位于所述塔芯上方，进料管连通所述塔体内部，进料管延伸至塔体中心;所述喷淋管连接在所述塔体上部，喷淋管位于所述进料管上方，喷淋管延伸至塔体中心;所述下筒体设置在所述裙座内部，下筒体连接在所述塔体下方;所述引出管连接在所述下筒体下端，引出管延伸至所述裙座外侧;所述爬梯设置在所述裙座侧部，爬梯由裙座下端延伸至所述塔体下部。
2.根据权利要求1所述的一种含硫污水汽提装置，其特征在于：所述裙座下端两侧设有地脚螺旋座，地脚螺旋座与地面通过螺旋固定连接，裙座下端两侧设有检修孔，裙座上部连接有排气管。
3.根据权利要求1所述的一种含硫污水汽提装置，其特征在于：所述塔芯采用立体传质塔板;所述立体传质塔板包括梯形喷射罩和基础板。
4.根据权利要求1所述的一种含硫污水 汽提装置，其特征在于：所述塔体侧部设有人孔，所述人孔位于所述塔芯上方。
5.根据权利要求1所述的一种含硫污水汽提装置，其特征在于：所述塔体两侧设有视镜接口和测温接口，所述测温接口位于所述蒸汽接管上方。
6.根据权利要求1所述的一种含硫污水汽提装置，其特征在于：所述塔体顶部连接有排气口。
说明书
一种含硫污水汽提装置
技术领域
本实用新型涉及一种含硫污水汽提装置，涉及污水汽提技术领域。
背景技术
气提塔是提馏塔的一种，属于精馏塔中的残塔，作用与精馏塔相似。含硫废水中的硫化物有毒性、腐蚀性，并具臭味，对环境造成极大的污染，且会对废水构筑物的正常运转产生很大影响，因此生产、生活中的含硫废水必须适用合适的工业污水处理设备加以妥善的处理。空气氧化脱硫法的含硫废水经换热器与汽提后的出水换热后，从汽提塔顶部进入塔内，由下而上与废水在塔内进行对流，含有水汽、硫化氢与氨约尼气由塔顶逸出，进入回流罐。由于含硫污水含油量较高，而且其中含有大量的焦粉等悬浮物，调节容积偏小，污水的停留时间短。经在污水调节罐中沉降脱油后，仍有一部分污油和悬浮物进入塔内。油气直接影响塔内汽液相的正常平衡，且造成侧线带液，进一步降低塔的处理能力，悬浮物易在塔内结垢。结垢不仅会使塔板上的浮阀变重，影响浮阀的正常移动，减小气相通量，脱落的垢还会堆积在降液管和受液槽的夹缝中，减小液相的通量，从而加剧侧线带液，降低塔的处理能力和汽提塔的出水质量。
实用新型内容
本实用新型目的在于提供含硫污水汽提装置，其通量大，塔板效率高，塔板压降低，操作弹性大，抗堵塞能力强，且能够处理易发泡物。

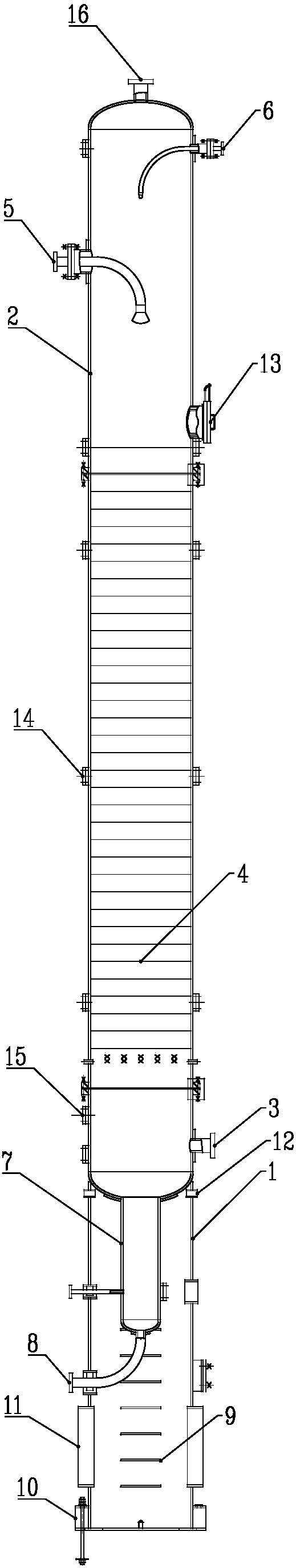

本实用新型解决上述技术问题的技术方案如下：一种含硫污水汽提装置，所述汽提装置包括裙座、塔体、蒸汽接管、塔芯、进料管、喷淋管、下筒体、引出管和爬梯;所述裙座设置在所述塔体下部，裙座与塔体的下封头连接;所述塔体设置在所述裙座的上端;所述蒸汽接管设置在所述塔体下端一侧，蒸汽接管伸入所述塔体内部;所述塔芯设置在所述塔体内部，塔芯位于所述蒸汽接管上方;所述进料管设置在所述塔体上部，进料管位于所述塔芯上方，进料管连通所述塔体内部，进料管延伸至塔体中心;所述喷淋管连接在所述塔体上部，喷淋管位于所述进料管上方，喷淋管延伸至塔体中心;所述下筒体设置在所述裙座内部，下筒体连接在所述塔体下方;所述引出管连接在所述下筒体下端，引出管延伸至所述裙座外侧;所述爬梯设置在所述裙座侧部，爬梯由裙座下端延伸至所述塔体下部。
如上所述的一种含硫污水汽提装置，所述裙座下端两侧设有地脚螺旋座，地脚螺旋座与地面通过螺旋固定连接，裙座下端两侧设有检修孔，裙座上部连接有排气管。
如上所述的一种含硫污水汽提装置，所述塔芯采用立体传质塔板;所述立体传质塔板包括梯形喷射罩和基础板。立体传质塔板为立体结构，包括梯形喷射罩和基础板两大部分。打破了传统塔板传质区域为平面的局限性，通过在罩内发生拉膜提升一破碎一碰顶返回-喷射-互喷-分离6个步骤，将气液传质区域扩展到塔板至罩顶的立体空间，使塔板的空间利用率可达40%-60%。
如上所述的一种含硫污水汽提装置，所述塔体侧部设有人孔，所述人孔位于所述塔芯上方。通过人孔便于对塔体内部进行检修。
如上所述的一种含硫污水汽提装置，所述塔体两侧设有视镜接口和测温接口，所述测温接口位于所述蒸汽接管上方。视镜接口用于连接视镜，通过视镜了解塔体内部物料操作情况。
如上所述的一种含硫污水汽提装置，所述塔体顶部连接有排气口。排气口用于将汽提装置内部产生的酸性气导出。
本实用新型的有益效果是：采用高效立体传质塔板CTST代替原浮阀塔板，提高塔的处理能力和净化水的质量。通量大，与浮阀塔板相比，CTST无论是气相还是液相通量均可以提高50%-100%。塔板效率高，与高效率的F1浮阀塔板相比，CTST塔板效率可高出40%以上;塔板压降低;操作弹性大，开孔率为11%时，F1浮阀的操作弹性为3.4-4.3，而CTST的操作弹性可达5.4～7.2;对物料适应性强。塔极抗堵塞能力强;且能够处理易发泡物料。
