申请日2018.08.02
公开(公告)日2018.12.14
IPC分类号C02F1/00
摘要
本发明公开了一种利用水力调节栅条间隙和栅网角度的污水处理筛，包括侧板、安装架和连接轴，所述侧板上固定有底轴，所述底轴上固定有第一弹簧伸缩杆，所述滑轴与外槽相互连接，所述安装架与连接板相互连接，所述基网与滑套相互连接，所述连接轴固定在滑套上，且连接轴与第二弹簧伸缩杆相互连接，并且第二弹簧伸缩杆的顶端固定在套筒上，所述套筒安装在顶轴上，且顶轴固定在侧板上，并且套筒的底端安装有驱动板。该利用水力调节栅条间隙和栅网角度的污水处理筛，采用新型的结构设计，使得本装置中的栅条之间的间距和装置整体的工作角度可以根据水流的大小进行调整，保证在水流速度较快时，装置仍然能够达到较好的拦截过滤的效果。
权利要求书

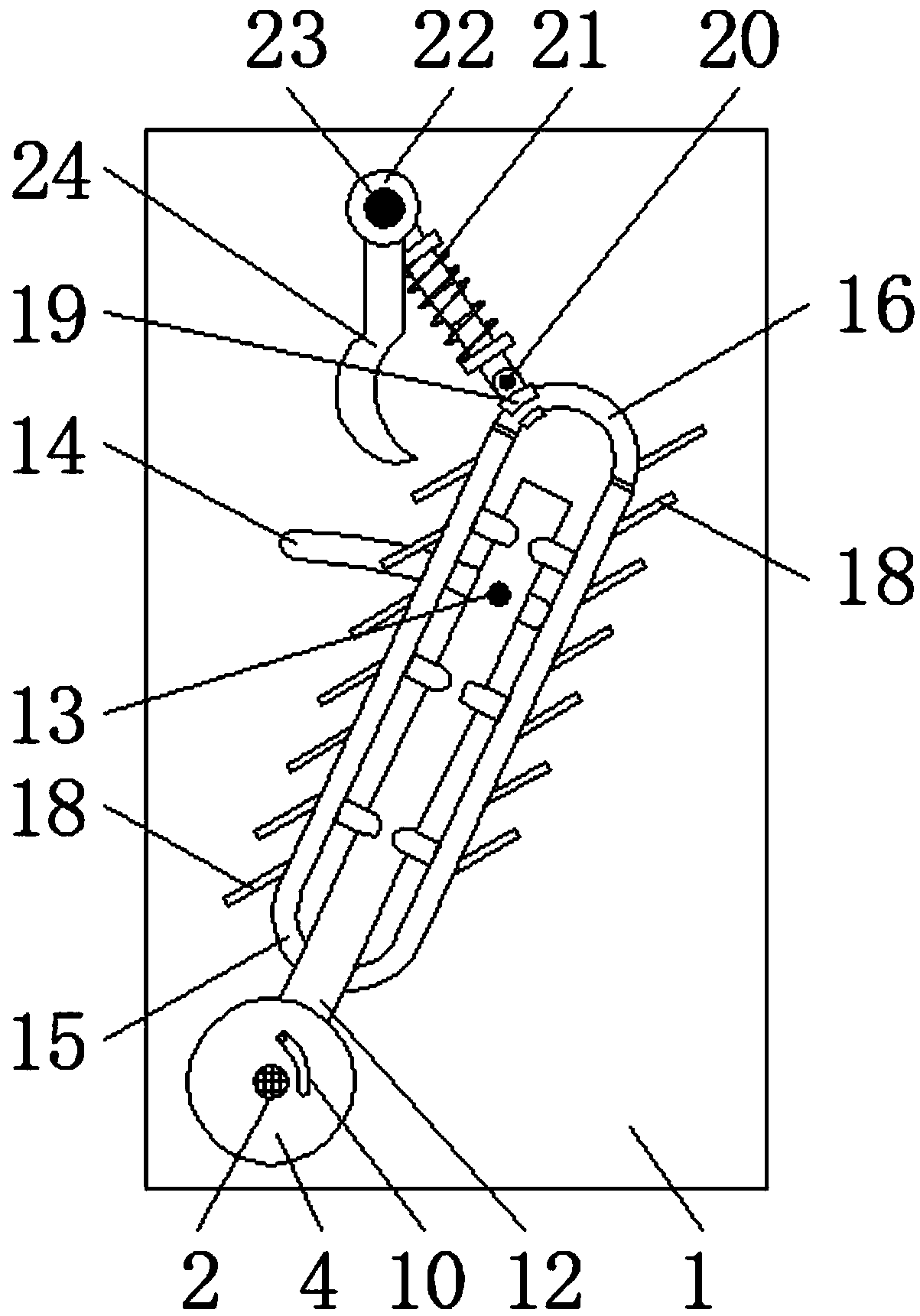

1.一种利用水力调节栅条间隙和栅网角度的污水处理筛，包括侧板(1)、安装架(15)和连接轴(20)，其特征在于：所述侧板(1)上固定有底轴(2)，且底轴(2)与轴承(3)的内侧相互连接，并且轴承(3)的外侧与功能箱(4)的内壁相互连接，所述底轴(2)上固定有第一弹簧伸缩杆(7)，所述功能箱(4)的内壁上设置有棘轮齿(5)和阻挡块(6)，所述第一弹簧伸缩杆(7)的顶端安装有滑轴(8)，且滑轴(8)上安装有棘爪(9)，并且第一弹簧伸缩杆(7)的顶端固定有限位柱(11)，所述滑轴(8)与外槽(10)相互连接，且外槽(10)开设在功能箱(4)上，并且功能箱(4)与连接板(12)的底端相互连接，所述连接板(12)上固定有活动轴(13)，且活动轴(13)与侧槽(14)相互连接，并且侧槽(14)开设在侧板(1)上，所述安装架(15)与连接板(12)相互连接，且安装架(15)的顶端固定有顶架(16)，并且安装架(15)和顶架(16)均与基网(18)相互连接，所述基网(18)与滑套(19)相互连接，且滑套(19)安装在顶架(16)上，并且基网(18)上固定有栅体(17)，所述连接轴(20)固定在滑套(19)上，且连接轴(20)与第二弹簧伸缩杆(21)相互连接，并且第二弹簧伸缩杆(21)的顶端固定在套筒(22)上，所述套筒(22)安装在顶轴(23)上，且顶轴(23)固定在侧板(1)上，并且套筒(22)的底端安装有驱动板(24)。
2.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述功能箱(4)的内壁上仅有一侧分布有棘轮齿(5)，且棘轮齿(5)与棘爪(9)为啮合连接。
3.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述滑轴(8)与外槽(10)为滑动连接，且外槽(10)的形状为弧形，并且外槽(10)顶端与底轴(2)的距离大于外槽(10)底端与底轴(2)的距离。
4.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述棘爪(9)上安装有工作弹簧(91)，工作弹簧(91)在棘爪(9)上设置有2个，且工作弹簧(91)与接触板(92)相互连接，工作弹簧(91)与接触板(92)为垂直分布。
5.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述活动轴(13)与侧槽(14)为滑动连接，且侧槽(14)的形状为弧形。
6.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述顶架(16)的形状为半圆形，且顶架(16)与滑套(19)为滑动连接。
7.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述基网(18)与安装架(15)和顶架(16)均为滑动连接，且基网(18)上均匀分布有倾斜设置的栅体(17)，并且栅体(17)与水平面所成夹角为锐角。
8.根据权利要求1所述的一种利用水力调节栅条间隙和栅网角度的污水处理筛，其特征在于：所述第二弹簧伸缩杆(21)通过连接轴(20)与滑套(19)构成转动机构，且第二弹簧伸缩杆(21)与驱动板(24)所成夹角为锐角，并且驱动板(24)的正视剖面的底端的形状为弧形。
说明书
一种利用水力调节栅条间隙和栅网角度的污水处理筛
技术领域
本发明涉及污水处理技术领域，具体为一种利用水力调节栅条间隙和栅网角度的污水处理筛。
背景技术
安装有栅条的污水处理筛是污水处理过程中起到重要作用的结构，由多条栅条组合而成的栅网能够有效的对污水中的各种大小的颗粒和杂质进行有效的拦截过滤，对污水的处理起到十分重要的作用。
随着由栅条组成的污水处理筛的普遍使用，在使用过程中发现，传统的污水处理筛中栅条的间距固定，只能过滤固定大小的物质，并且由栅条组成的栅网在设置时安装角度固定，无法对不同流速情况的水体中的物质进行过滤拦截，所以就需要针对上述问题对传统的污水处理筛的结构进行改进。
发明内容
本发明的目的在于提供一种利用水力调节栅条间隙和栅网角度的污水处理筛，以解决上述背景技术中提出栅条的间距固定，栅网的安装角度固定，过滤拦截效果不好的问题。
为实现上述目的，本发明提供如下技术方案：一种利用水力调节栅条间隙和栅网角度的污水处理筛，包括侧板、安装架和连接轴，所述侧板上固定有底轴，且底轴与轴承的内侧相互连接，并且轴承的外侧与功能箱的内壁相互连接，所述底轴上固定有第一弹簧伸缩杆，所述功能箱的内壁上设置有棘轮齿和阻挡块，所述第一弹簧伸缩杆的顶端安装有滑轴，且滑轴上安装有棘爪，并且第一弹簧伸缩杆的顶端固定有限位柱，所述滑轴与外槽相互连接，且外槽开设在功能箱上，并且功能箱与连接板的底端相互连接，所述连接板上固定有活动轴，且活动轴与侧槽相互连接，并且侧槽开设在侧板上，所述安装架与连接板相互连接，且安装架的顶端固定有顶架，并且安装架和顶架均与基网相互连接，所述基网与滑套相互连接，且滑套安装在顶架上，并且基网上固定有栅体，所述连接轴固定在滑套上，且连接轴与第二弹簧伸缩杆相互连接，并且第二弹簧伸缩杆的顶端固定在套筒上，所述套筒安装在顶轴上，且顶轴固定在侧板上，并且套筒的底端安装有驱动板。
优选的，所述功能箱的内壁上仅有一侧分布有棘轮齿，且棘轮齿与棘爪为啮合连接。
优选的，所述滑轴与外槽为滑动连接，且外槽的形状为弧形，并且外槽顶端与底轴的距离大于外槽底端与底轴的距离。
优选的，所述棘爪上安装有工作弹簧，工作弹簧在棘爪上设置有2个，且工作弹簧与接触板相互连接，工作弹簧与接触板为垂直分布。
优选的，所述活动轴与侧槽为滑动连接，且侧槽的形状为弧形。
优选的，所述顶架的形状为半圆形，且顶架与滑套为滑动连接。
优选的，所述基网与安装架和顶架均为滑动连接，且基网上均匀分布有倾斜设置的栅体，并且栅体与水平面所成夹角为锐角。
优选的，所述第二弹簧伸缩杆通过连接轴与滑套构成转动机构，且第二弹簧伸缩杆与驱动板所成夹角为锐角，并且驱动板的正视剖面的底端的形状为弧形。
与现有技术相比，本发明的有益效果是：该利用水力调节栅条间隙和栅网角度的污水处理筛，采用新型的结构设计，使得本装置中的栅条之间的间距和装置整体的工作角度可以根据水流的大小进行调整，保证在水流速度较快时，装置仍然能够达到较好的拦截过滤的效果。
1.功能箱、棘轮齿、阻挡块、第一弹簧伸缩杆、滑轴、棘爪、外槽和限位柱相互配合工作，不仅可以保证在水流流速不高，对装置整体的冲击力不大时，装置可以较为稳定的进行过滤拦截操作，还能够在水流流速上升后，对装置整体的冲击力加大时，不会阻碍装置改变工作角度;
2.连接板、活动轴、侧槽、安装架、顶架、滑套、连接轴、第二弹簧伸缩杆、套筒、顶轴和驱动板组成的结构可以在水流速度上升时，驱动装置整体改变工作角度，并能改变2组栅体之间的相对位置;
3.安装架、顶架、栅体、基网和滑套组成的结构使得栅体能够跟随基网被滑套带动在安装架和顶架内侧开设的凹槽内滑动，从而达到改变每个栅体之间间距的效果。
