申请日2018.08.02
公开(公告)日2019.01.29
IPC分类号G01N33/24
摘要
本实用新型公开了一种具有警示功能的污泥浓度检测分析仪，包括悬浮板、控制器、报警灯、报警器、显示屏、支撑柱、绕线轴、连接绳、动力箱、第一电机、连接轴、摆水板、支撑环、检测头、第二电机、主动锥齿轮、转轴和从动锥齿轮，悬浮板顶部的一端分别固定安装有控制器、报警灯和报警器，控制器为CQM控制器，悬浮板顶部的另一端对称固定连接有支撑柱，支撑柱的顶端连接有绕线轴，绕线轴的两端分别与两个支撑柱的顶端转动连接，此污泥浓度检测分析仪将水中不同区域不同高度的污泥污泥浓度进行对比综合考虑得出水中准确的污泥浓度，便于检测的更加准确，摆脱了以往污泥浓度检测仪结构较为死板的弊端，能够进行警示，较为实用。
权利要求书

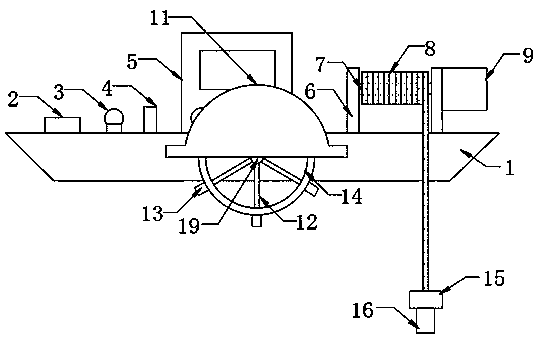

1.一种具有警示功能的污泥浓度检测分析仪，包括悬浮板(1)、控制器(2)、报警灯(3)、报警器(4)、显示屏(5)、支撑柱(6)、绕线轴(7)、连接绳(8)、动力箱(9)、第一电机(10)、连接轴(12)、摆水板(13)、支撑环(14)、检测头(16)、第二电机(17)、主动锥齿轮(18)、转轴(19)和从动锥齿轮(20)，其特征在于：所述悬浮板(1)顶部的一端分别固定安装有控制器(2)、报警灯(3)和报警器(4)，所述控制器(2)为CQM控制器，所述悬浮板(1)顶部的另一端对称固定连接有支撑柱(6)，所述支撑柱(6)的顶端连接有绕线轴(7)，所述绕线轴(7)的两端分别与两个支撑柱(6)的顶端转动连接，所述支撑柱(6)的侧边固定连接有动力箱(9)，所述动力箱(9)的内部固定安装有第一电机(10)，所述第一电机(10)的输出轴端部穿过动力箱(9)和支撑柱(6)与绕线轴(7)固定连接，所述绕线轴(7)的外侧缠绕有连接绳(8)，所述连接绳(8)的一端固定连接在绕线轴(7)的外侧，所述连接绳(8)的另一端连接有检测头(16)，所述悬浮板(1)的顶部中心固定安装有显示屏(5);
所述悬浮板(1)的内部设置有转轴(19)，所述转轴(19)的两端分别穿过悬浮板(1)的对应两内壁，且转轴(19)的两端均与悬浮板(1)内壁转动连接，所述悬浮板(1)的内部固定安装有第二电机(17)，所述第二电机(17)的输出轴端部固定连接有主动锥齿轮(18)，所述转轴(19)的外侧固定连接有从动锥齿轮(20)，所述主动锥齿轮(18)和从动锥齿轮(20)啮合连接，所述转轴(19)两端的外侧均等距固定连接有六个连接轴(12)，所述连接轴(12)的端部设有支撑环(14)，所述支撑环(14)均与连接轴(12)的端部固定连接，所述支撑环(14)的外侧等距固定连接有六个摆水板(13)，且摆水板(13)均位于连接轴(12)的正下方，所述控制器(2)电性连接报警灯(3)、报警器(4)、第一电机(10)、检测头(16)、第二电机(17)和显示屏(5)。
2.根据权利要求1所述的一种具有警示功能的污泥浓度检测分析仪，其特征在于：所述连接绳(8)外侧位于检测头(16)的顶部固定连接有配重铁(15)。
3.根据权利要求1所述的一种具有警示功能的污泥浓度检测分析仪，其特征在于：所述悬浮板(1)的对应两侧壁均固定连接有于支撑环(14)相配合的防护罩(11)，所述支撑环(14)配合连接在防护罩(11)内。
4.根据权利要求1所述的一种具有警示功能的污泥浓度检测分析仪，其特征在于：所述悬浮板(1)两端的截面均呈锥形结构。
5.根据权利要求3所述的一种具有警示功能的污泥浓度检测分析仪，其特征在于：所述防护罩(11)的顶部做圆滑处理。
说明书
一种具有警示功能的污泥浓度检测分析仪
技术领域
本实用新型涉及污泥浓度检测分析仪技术领域，具体为一种具有警示功能的污泥浓度检测分析仪。
背景技术
随着社会的发展和人们生活水平的提高，我国城市污水污染排放对江河胡海产生不可预估的危害，治理污染刻不容缓，污泥浓度检测仪是可以在线监视污泥浓度变化并自动记录设定时间内的污泥浓度变化曲线的仪器，多用于给水厂、城市污水厂、工业浆料等场合，现有污泥浓度检测分析仪通常是将分析仪上的检测头置入待检测污水中实现检测，但是一般水厂、城市污水和工业浆料等进行检测时不同水深、不同方位的污泥浓度可能不同，现有污泥浓度检测仪靠人工操作，不能实现此种全面的污泥浓度检测，而且现有污泥浓度检测仪不具备报警功能，为此，我们提出一种具有警示功能的污泥浓度检测分析仪。
发明内容
本实用新型的目的在于提供一种具有警示功能的污泥浓度检测分析仪，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有警示功能的污泥浓度检测分析仪，包括悬浮板、控制器、报警灯、报警器、显示屏、支撑柱、绕线轴、连接绳、动力箱、第一电机、连接轴、摆水板、支撑环、检测头、第二电机、主动锥齿轮、转轴和从动锥齿轮，所述悬浮板顶部的一端分别固定安装有控制器、报警灯和报警器，所述控制器为CQM控制器，所述悬浮板顶部的另一端对称固定连接有支撑柱，所述支撑柱的顶端连接有绕线轴，所述绕线轴的两端分别与两个支撑柱的顶端转动连接，所述支撑柱的侧边固定连接有动力箱，所述动力箱的内部固定安装有第一电机，所述第一电机的输出轴端部穿过动力箱和支撑柱与绕线轴固定连接，所述绕线轴的外侧缠绕有连接绳，所述连接绳的一端固定连接在绕线轴的外侧，所述连接绳的另一端连接有检测头，所述悬浮板的顶部中心固定安装有显示屏;
所述悬浮板的内部设置有转轴，所述转轴的两端分别穿过悬浮板的对应两内壁，且转轴的两端均与悬浮板内壁转动连接，所述悬浮板的内部固定安装有第二电机，所述第二电机的输出轴端部固定连接有主动锥齿轮，所述转轴的外侧固定连接有从动锥齿轮，所述主动锥齿轮和从动锥齿轮啮合连接，所述转轴两端的外侧均等距固定连接有六个连接轴，所述连接轴的端部设有支撑环，所述支撑环均与连接轴的端部固定连接，所述支撑环的外侧等距固定连接有六个摆水板，且摆水板均位于连接轴的正下方，所述控制器电性连接报警灯、报警器、第一电机、检测头、第二电机和显示屏。
优选的，所述连接绳外侧位于检测头的顶部固定连接有配重铁。
优选的，所述悬浮板的对应两侧壁均固定连接有于支撑环相配合的防护罩，所述支撑环配合连接在防护罩内。
优选的，所述悬浮板两端的截面均呈锥形结构。
优选的，所述防护罩的顶部做圆滑处理。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过控制器控制第二电机工作，第二电机工作带动主动锥齿轮转动，主动锥齿轮和从动锥齿轮的啮合连接，使转轴转动，从而使转轴上的连接轴围绕转轴转动，使摆水板与连接轴一同绕转轴转动，摆水板对水的摆动，实现悬浮板在水中的移动，该设计方式可以通过悬浮板的移动，实现对待检测的污泥水中的不同区域的污泥浓度的检测，便于综合判断待检测污水中的污泥浓度，通过控制器控制第一电机工作，第一电机带动绕线轴转动，从而可以控制检测头伸入待检测水中的高度，便于检测水中不同高度的污水浓度，将水中不同区域不同高度的污泥污泥浓度进行对比综合考虑得出水中准确的污泥浓度，便于检测的更加准确。
2、本实用新型通过检测头进行污泥浓度检测时，当水中的污泥浓度高于检测头上的传感器提前设定的污泥浓度时，检测头上的传感器检测到信号并将该信号传递给控制器，控制器控制报警灯闪烁，同时控制器控制报警器发出嗡鸣的报警声，提醒工作人员该检测区污泥浓度超标，同时该检测的污泥浓度通过显示屏显示出污泥浓度，该装置摆脱了以往污泥浓度检测仪结构较为死板的弊端，能够进行警示，较为实用。
