申请日2017.12.28
公开(公告)日2018.07.24
IPC分类号G01N1/16
摘要
本发明涉及一种抽样设备，尤其涉及一种工业污水检测用抽样设备。本发明要解决的技术问题是提供一种抽取样本分散、携带方便的工业污水检测用抽样设备。为了解决上述技术问题，本发明提供了这样一种工业污水检测用抽样设备，包括有第一连接杆、电动绕线轮、第一拉线、取样装置、第一连接块和塞子，第一连接杆右端开有凹槽，凹槽内设有电动绕线轮，电动绕线轮上绕有第一拉线，第一拉线下部连接有三个取样装置，取样装置包括有空心球体等;空心球体连接在第一拉线下部，空心球体顶部、底部、左侧和右侧均开有进料孔。本发明达到了抽取样本分散、携带方便的效果，本发明通过三个取样装置，可以分散的收集样本。
权利要求书

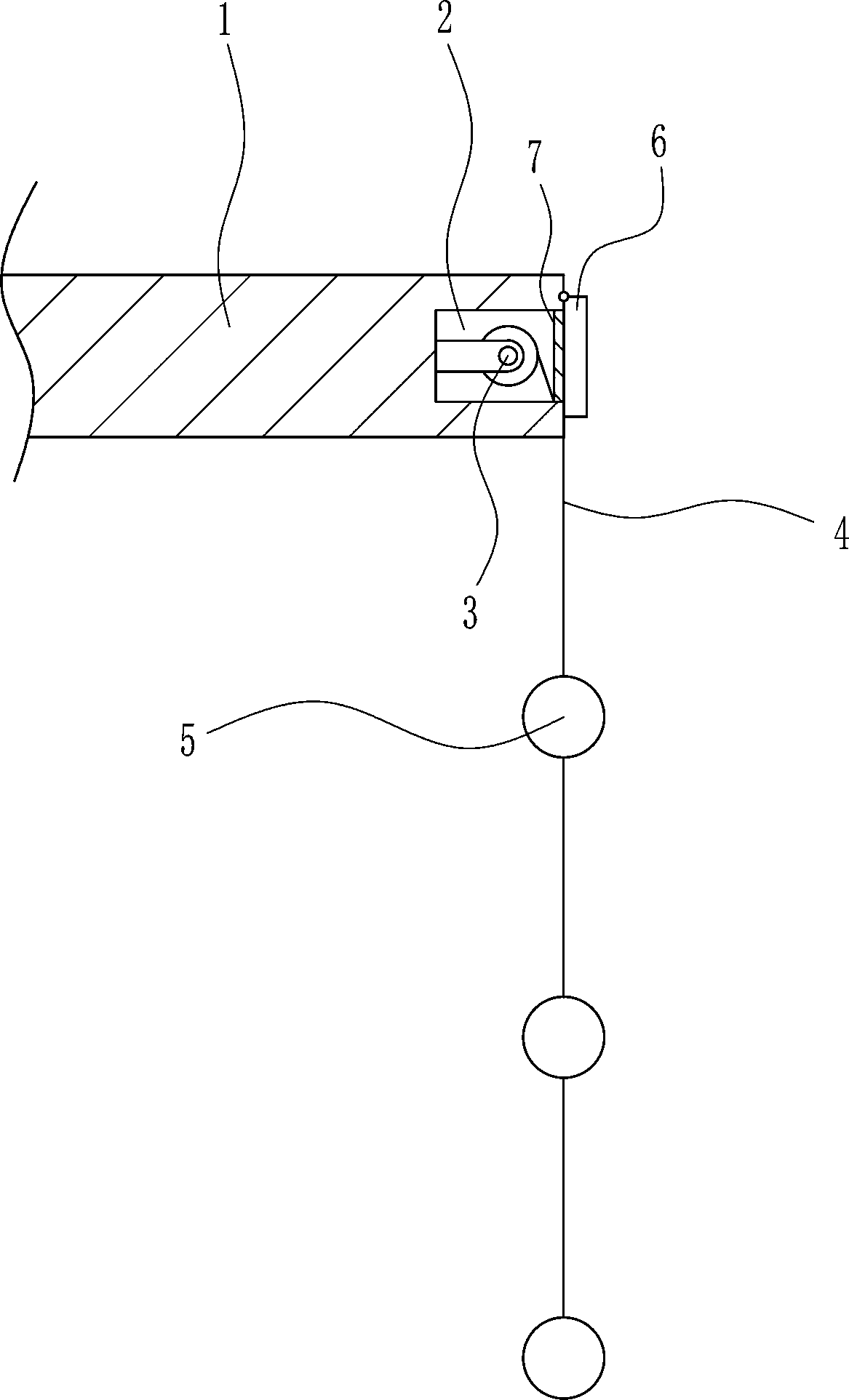

1.一种工业污水检测用抽样设备，其特征在于，包括有第一连接杆(1)、电动绕线轮(3)、第一拉线(4)、取样装置(5)、第一连接块(6)和塞子(7)，第一连接杆(1)右端开有凹槽(2)，凹槽(2)内设有电动绕线轮(3)，电动绕线轮(3)上绕有第一拉线(4)，第一拉线(4)下部连接有三个取样装置(5)，取样装置(5)包括有空心球体(51)、电机(53)和圆形橡胶塞(54)，空心球体(51)连接在第一拉线(4)下部，空心球体(51)顶部、底部、左侧和右侧均开有进料孔(52)，空心球体(51)内设有圆形橡胶塞(54)，圆形橡胶塞(54)与空心球体(51)配合，圆形橡胶塞(54)顶部和底部均左右对称开有储料槽(55)，空心球体(51)内后壁安装有电机(53)，电机(53)前侧的输出轴连接在圆形橡胶塞(54)后侧中心，第一连接杆(1)右侧上部转动式连接有第一连接块(6)，第一连接块(6)左侧连接有塞子(7)，塞子(7)塞在凹槽(2)内。
2.根据权利要求1所述的一种工业污水检测用抽样设备，其特征在于，还包括有第二连接杆(8)、第三连接杆(9)、滑轨(10)、第二连接块(11)、第一弹簧(12)、滑块(13)、插杆(14)和圆环(15)，第一连接杆(1)左端转动式连接有第二连接杆(8)，第二连接杆(8)右端转动式连接有第三连接杆(9)，第三连接杆(9)顶部右侧与第二连接杆(8)顶部左侧均嵌有滑轨(10)，滑轨(10)上滑动式连接有滑块(13)，滑轨(10)顶部内侧均设有第二连接块(11)，左侧的第二连接块(11)与左侧的滑块(13)之间连接有第一弹簧(12)，右侧的第二连接块(11)与右侧的滑块(13)之间连接有相同的第一弹簧(12)，左部的滑块(13)左侧和右部的滑块(13)右侧均连接有插杆(14)，第二连接杆(8)底部右侧和第一连接杆(1)底部左侧均设有圆环(15)。
3.根据权利要求2所述的一种工业污水检测用抽样设备，其特征在于，还包括有第二拉线(16)、固定装置(18)、第二弹簧(19)和第一定滑轮(20)，第一连接杆(1)右部开有第一L形通孔(17)，第一L形通孔(17)与凹槽(2)相通，第一L形通孔(17)内左部设有第一定滑轮(20)，塞子(7)左侧上部和凹槽(2)内顶部之间连接有第二弹簧(19)，第一连接杆(1)底部右侧设有固定装置(18)，固定装置(18)包括有凹形板(181)、第二定滑轮(184)、挡块(185)和第三弹簧(186)，第一连接杆(1)底部右侧设有凹形板(181)，凹形板(181)在第一L形通孔(17)下方，凹形板(181)内开有第二L形通孔(182)，第二L形通孔(182)与第一L形通孔(17)相通，凹形板(181)中部开有第三通孔(183)，第二L形通孔(182)内右壁下部设有第二定滑轮(184)，第二L形通孔(182)内左壁下部连接有第三弹簧(186)，第三弹簧(186)右端连接有挡块(185)，挡块(185)挡住第三通孔(183)，挡块(185)左侧上部连接有第二拉线(16)，第二拉线(16)绕过第一定滑轮(20)和第二定滑轮(184)，第二拉线(16)右端连接在塞子(7)左侧下部。
4.根据权利要求3所述的一种工业污水检测用抽样设备，其特征在于，还包括有皮套(21)，第一连接杆(1)、第二连接杆(8)和第三连接杆(9)上套有皮套(21)，皮套(21)将第一连接杆(1)、第二连接杆(8)和第三连接杆(9)绑在一起。
5.根据权利要求4所述的一种工业污水检测用抽样设备，其特征在于，还包括有橡胶块(22)，滑块(13)顶部设有橡胶块(22)，橡胶块(22)顶部开有防滑槽(23)。
说明书
一种工业污水检测用抽样设备
技术领域
本发明涉及一种抽样设备，尤其涉及一种工业污水检测用抽样设备。
背景技术
污水 ，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。在处理工业污水前都是需要进行抽样，那样才能针对这种废水做出最佳的处理方法，但是目前的抽样设备抽样时过于集中，代表性不强，容易出现误差。
综上，目前需要研发一种抽取样本分散、携带方便的工业污水检测用抽样设备，来克服现有技术中抽取样本集中、携带不方便的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中抽取样本集中、携带不方便的缺点，本发明要解决的技术问题是提供一种抽取样本分散、携带方便的工业污水检测用抽样设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种工业污水检测用抽样设备，包括有第一连接杆、电动绕线轮、第一拉线、取样装置、第一连接块和塞子，第一连接杆右端开有凹槽，凹槽内设有电动绕线轮，电动绕线轮上绕有第一拉线，第一拉线下部连接有三个取样装置，取样装置包括有空心球体、电机和圆形橡胶塞，空心球体连接在第一拉线下部，空心球体顶部、底部、左侧和右侧均开有进料孔，空心球体内设有圆形橡胶塞，圆形橡胶塞与空心球体配合，圆形橡胶塞顶部和底部均左右对称开有储料槽，空心球体内后壁安装有电机，电机前侧的输出轴连接在圆形橡胶塞后侧中心，第一连接杆右侧上部转动式连接有第一连接块，第一连接块左侧连接有塞子，塞子塞在凹槽内。
优选地，还包括有第二连接杆、第三连接杆、滑轨、第二连接块、第一弹簧、滑块、插杆和圆环，第一连接杆左端转动式连接有第二连接杆，第二连接杆右端转动式连接有第三连接杆，第三连接杆顶部右侧与第二连接杆顶部左侧均嵌有滑轨，滑轨上滑动式连接有滑块，滑轨顶部内侧均设有第二连接块，左侧的第二连接块与左侧的滑块之间连接有第一弹簧，右侧的第二连接块与右侧的滑块之间连接有相同的第一弹簧，左部的滑块左侧和右部的滑块右侧均连接有插杆，第二连接杆底部右侧和第一连接杆底部左侧均设有圆环。
优选地，还包括有第二拉线、固定装置、第二弹簧和第一定滑轮，第一连接杆右部开有第一L形通孔，第一L形通孔与凹槽相通，第一L形通孔内左部设有第一定滑轮，塞子左侧上部和凹槽内顶部之间连接有第二弹簧，第一连接杆底部右侧设有固定装置，固定装置包括有凹形板、第二定滑轮、挡块和第三弹簧，第一连接杆底部右侧设有凹形板，凹形板在第一L形通孔下方，凹形板内开有第二L形通孔，第二L形通孔与第一L形通孔相通，凹形板中部开有第三通孔，第二L形通孔内右壁下部设有第二定滑轮，第二L形通孔内左壁下部连接有第三弹簧，第三弹簧右端连接有挡块，挡块挡住第三通孔，挡块左侧上部连接有第二拉线，第二拉线绕过第一定滑轮和第二定滑轮，第二拉线右端连接在塞子左侧下部。
优选地，还包括有皮套，第一连接杆、第二连接杆和第三连接杆上套有皮套，皮套将第一连接杆、第二连接杆和第三连接杆绑在一起。
优选地，还包括有橡胶块，滑块顶部设有橡胶块，橡胶块顶部开有防滑槽。
工作原理：当需要使用该设备进行工业污水的抽样时，用户将第一连接块和塞子向上转动打开，接着用户控制电动绕线轮顺时针转动将第一拉线放出，使得取样装置向下移动，当第一拉线放出到需要的长度时，用户控制电动绕线轮停止工作，接着用户握着第一连接杆，将取样装置抛向工业污水的水池中，接着用户控制电机转动，带动圆形橡胶塞转动，进而带动储料槽转动，当储料槽转动到与进料孔重合时，污水通过进料孔进入储料槽内，当橡胶塞继续转动，带动储料槽转动到与进料孔没有重合的地方时，用户控制电机停止工作，然后用户控制电动绕线轮逆时针转动将第一拉线绕起，带动取样装置向第一连接杆靠拢，当第一拉线绕起到开始的长度时，用户控制电动绕线轮停止工作，接着用户将设备放置好，然后用户控制电机转动，带动储料槽与进料孔重合时，用户控制电机停止工作，然后用户将储料槽内的样本取走，当储料槽内的样本全部取走后，用户清洗设备，设备清洗完毕后用户控制电机转动，带动储料槽与进料孔分离后，用户控制电机停止工作，接着用户将塞子塞回凹槽内，然后用户将该设备放置回放置地点。第一连接块和塞子有保护电动绕线轮的作用。
因为还包括有第二连接杆、第三连接杆、滑轨、第二连接块、第一弹簧、滑块、插杆和圆环，第一连接杆左端转动式连接有第二连接杆，第二连接杆右端转动式连接有第三连接杆，第三连接杆顶部右侧与第二连接杆顶部左侧均嵌有滑轨，滑轨上滑动式连接有滑块，滑轨顶部内侧均设有第二连接块，左侧的第二连接块与左侧的滑块之间连接有第一弹簧，右侧的第二连接块与右侧的滑块之间连接有相同的第一弹簧，左部的滑块左侧和右部的滑块右侧均连接有插杆，第二连接杆底部右侧和第一连接杆底部左侧均设有圆环。所以在需要使用该设备时，用户先将右侧的滑块向左移动，第一弹簧被压缩，右侧的滑块向左移动带动插杆向左移动，当右侧的插杆右端向左移动到第三连接杆左侧时，用户将第三连接杆向右转动放平，然后松开滑块，第一弹簧复位，带动滑块复位，进而带动插杆插入圆环内，如此将可以将第二连接杆和第三连接杆连接起来，同时可以使用同样的方式将第二连接杆和第一连接杆连接起来，如此就可以减短第一连接杆的长度，使得该设备可以更加方便的携带。当该设备使用完毕后，用户将插杆从圆环内拔出，然后将第一连接杆、第二连接杆和第三连接杆折叠回初始状态即可。
因为还包括有第二拉线、固定装置、第二弹簧和第一定滑轮，第一连接杆右部开有第一L形通孔，第一L形通孔与凹槽相通，第一L形通孔内左部设有第一定滑轮，塞子左侧上部和凹槽内顶部之间连接有第二弹簧，第一连接杆底部右侧设有固定装置，固定装置包括有凹形板、第二定滑轮、挡块和第三弹簧，第一连接杆底部右侧设有凹形板，凹形板在第一L形通孔下方，凹形板内开有第二L形通孔，第二L形通孔与第一L形通孔相通，凹形板中部开有第三通孔，第二L形通孔内右壁下部设有第二定滑轮，第二L形通孔内左壁下部连接有第三弹簧，第三弹簧右端连接有挡块，挡块挡住第三通孔，挡块左侧上部连接有第二拉线，第二拉线绕过第一定滑轮和第二定滑轮，第二拉线右端连接在塞子左侧下部。所以在需要使用该设备进行工业污水的取样时，用户在打开第一连接块和塞子时，第二弹簧被拉伸，同时通过第二拉线带动挡块向前移动，第三弹簧被压缩，当挡块向前移动到离开第三通孔时，第一拉线从通孔落下，接着用户控制电动绕线轮放出第一拉线，第一拉线放出到需要的长度时，用户将第一连接块和塞子松开，第二弹簧和第三弹簧复位，带动挡块、第一连接块和塞子复位。当设备取样完毕后，用户将再次将第一连接块和塞子打开，然后控制电动绕线轮将第一拉线绕回初始长度，接着将第一拉线卡回凹形板内，然后用户将第一连接块和塞子松开即可。通过固定装置可以将漏出部分的第一拉线固定住，防止在移动该设备时，第一拉线晃动，给用户造成不便。
因为还包括有皮套，第一连接杆、第二连接杆和第三连接杆上套有皮套，皮套将第一连接杆、第二连接杆和第三连接杆绑在一起。所以皮套可以帮助用户更好的携带该设备。
因为还包括有橡胶块，滑块顶部设有橡胶块，橡胶块顶部开有防滑槽。所以橡胶块和防滑槽可以更好的帮助用户推动滑块。
(3)有益效果
本发明达到了抽取样本分散、携带方便的效果，本发明通过三个取样装置，可以分散的收集样本，通过将第二连接杆、第三连接杆和第一连接杆连接起来，可以减短第一连接杆的长度，使得该设备可以更加方便的携带，通过固定装置可以将漏出部分的第一拉线固定住，防止在移动该设备时，第一拉线晃动，给用户造成不便。
