申请日1994.06.01
公开(公告)日1995.06.21
IPC分类号E03D1/02
摘要
一种有选择的将卫生间、厨房废水加以利用的回收废水冲刷便器装置。包括洗涤池双向出水管、废水箱和出入水口。其特征是双向出水管上设有由两个半圆形胶塞组成的双向盖塞。双向出水管与废水箱相连接，废水箱底部设有排污出水管。废水箱侧壁下部的出水口连接出水管，其上端出水口处设有带把手的喷嘴，其出水口的前方设有与喷嘴成一体的擦刷。具有节水、方便可靠，可做到全部位冲刷等优点。适用于具有下水道设施的便池冲刷使用。
権利要求書

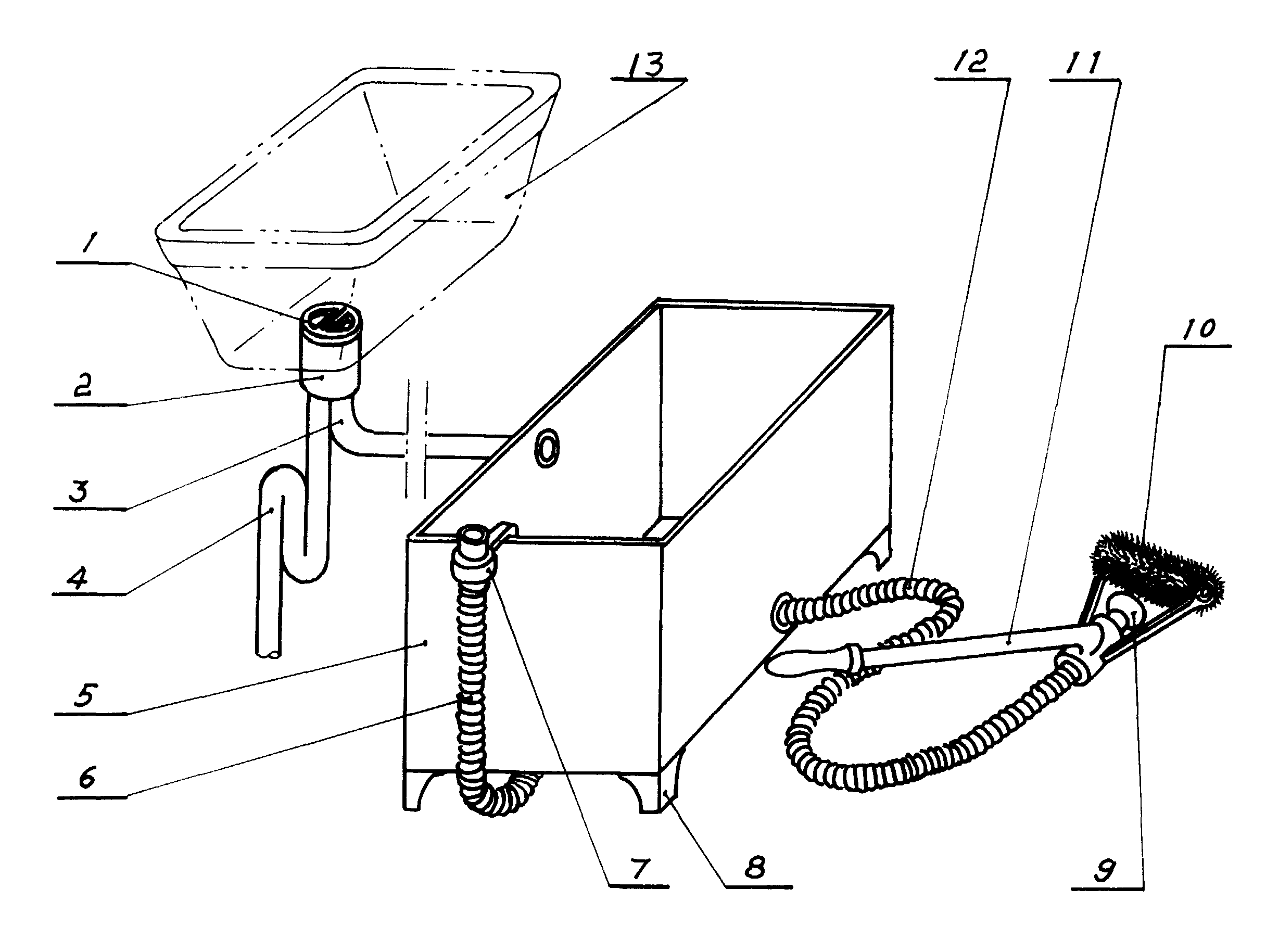

1、一种有选择的将卫生间、厨房废水加以利用的回收废水冲刷便器装置，包括洗涤池(13)的双向出水管(2)、废水箱(5)和出入水口，其特征在于：连接洗涤池(13)底部的双向出水管(2)上设有由两个半圆形胶塞组成的双向盖塞(1)，废水箱入水管(3)一端与双向出水管(2)相连接，另一端连接废水箱(5)入水口，废水箱(5)底部出水口处连接塑制出水管(6)，出水管(6)的上端出水口处设有挂勾(7)，废水箱侧壁下部的出水口连接塑制出水管(12)，出水管(12)上端出水口处设有带把手(11)的喷嘴(9)，喷嘴(9)出水口的前方设有与喷嘴(9)成一体的擦刷(10)。
说明书
本实用新型是在现有冲便设备外，另设一种利用回收废水的冲刷便器装置。它是将卫生间、厨房废水，有选择地注贮于废水箱内，通过专设的管路上的喷嘴、擦刷来冲洗便器，做到大量节省洁净水。
当今世界水资源紧张，节约用水势在必行，利用废水亦是节水的一项有效途径。
目前，在现有技术中有多种废水冲便装置。分别采用较复杂的抽送水泵、压力装置、控制器及其相应的零配件，增加了用户的安装、维修力度，加大了购置费用，代价较高。加之安装部门皆习惯于安装自来水冲便装置。因其采用定型设计和标准部件，易于实施。而对于废水冲便装置，尚未被用户普遍认识，缺乏足够的信任感和节水责任感。担心如果一旦其冲洗效果不佳，势必改用自来水管道时，反倒费时费事，得不偿失。因此，建筑单位以及用户是多不能领先破例去按装，致使一些废水冲便器，难于实施。
本实用新型的目地是提供一种利用卫生间和厨房的回收废水，具有节约用水、简易、可靠，可做到全部位冲刷的回收废水冲刷便器装置。
本实用新型回收废水冲刷便器装置，包括洗涤池的双向出水管、废水箱和出入水口。其特征在于：连接洗涤池底部的双向出水管上，设有由两个半圆形胶塞组成的双向盖塞。废水箱入水管一端与双向出水管相连接，另一端连接废水箱入水口。废水箱底部出水口处，连接塑制出水管，出水管的上端出水口处设有挂勾。废水箱侧壁下部的出水口连接塑制出水管，出水管上端出水口处，设有带把手的喷嘴，喷嘴出水口的前方设有与喷嘴成一体的擦刷。
使用时，可选择洗涤池内较清净的废水，通过取下通往废水箱入水口的半圆形盖塞，放入废水箱内贮存，或取下另一盖塞，通过下水管排出。在冲刷便池时，可摘下废水箱上的侧壁出水管，边冲边刷。废水箱底部出水管是用以放出已沉淀后的污水。
