申请日1994.03.25
公开(公告)日1995.05.31
IPC分类号F24F13/00; F24F1/02
摘要
本实用新型属于窗式空调器的改进。已有的窗式空调器因凝露水外流，故给使用带来不便。本实用新型采用具有较高边框的底盘或甩水盘下方底盘底面有一集水槽的底盘，在底盘底面上固定甩水电机和冷凝器，甩水电机轴轴端固定有甩水盘，甩水盘的下沿与底盘底面相靠近，冷凝器靠近甩水盘的一侧与甩水盘的盘面形成的角度为锐角。工作时，甩水盘将凝露水甩至冷凝器肋片上，蒸发后散出机壳至室外，实现了无凝露水排出的目的，且节约能源。
権利要求書

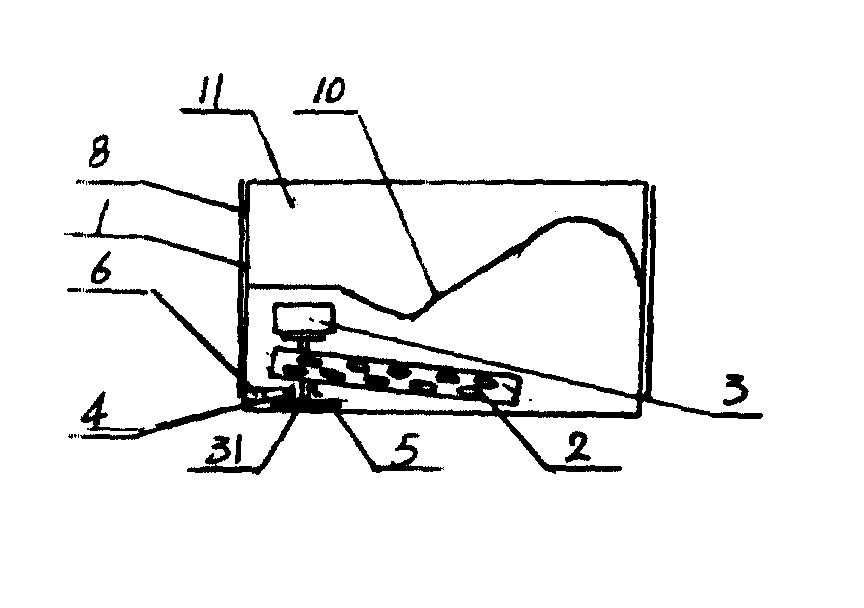

1、一种窗式空调器凝露水处理装置，具有冷凝器(2)，其特征在于：将原有底盘边框适当加高成为具有较高边框的底盘(1)，在底盘底面(11)后部的一边，按前后方向的次序，在底盘底面(11)上固定甩水电机(3)和冷凝器(2)，甩水电机轴(31)的轴向向后，甩水盘(5)固定在甩水电机轴(31)的轴端，甩水盘(5)的下沿与底盘底面(11)相靠近，冷凝器(2)在底盘上的安装位置为，冷凝器(2)靠近甩水盘(5)的一侧与甩水盘(5)的盘面形成的角度为大于0°的锐角，甩水盘(5)上沿径向分布有条状曲线形凸起(51)。
2、根据权利要求1所述的窗式空调器凝露水处理装置，其特征在于：所述的甩水盘(5)的条状曲线形凸起(51)，其形状是渐开线或阿基米德螺线或直线，所述的条状曲线形凸起(51)的条数为20～80条。
3、根据权利要求1或2所述的窗式空调器凝露水处理装置，其特征在于：所述的冷凝器(2)，其肋片(21)采用水平方式布置。
4、根据权利要求1或2所述的窗式空调器凝露水处理装置，其特征在于：在甩水盘(5)上方靠近机壳处增加一个挡水板(6)，挡水板(6)固定在底盘(1)上。
5、根据权利要求1或2所述的窗式空调器凝露水处理装置，其特征在于：所述甩水盘(5)和冷凝器(2)的相对安装位置为，甩水电机轴(31)从冷凝器(2)的下面通过，甩水盘(5)在冷凝器(2)的后侧。
6、根据权利要求5所述的窗式空调器凝露水处理装置，其特征在于：增加一个前边框大致为直边、后边框大致为S形的引水盘(7)，该引水盘(7)通过固定在底盘(1)上的分隔板罩(10)设置在甩水电机(3)的上方，引水盘(7)与分隔板罩(10)固定连接，引水盘(7)设有一倾斜向下的水槽(71)，水槽后部有一出水口(72)，该出水口(72)贴在冷凝器(2)的前侧。
7、一种窗式空调器凝露水处理装置，具有底盘(1)、冷凝器(2)、其特征在于，在底盘底面(11)后部的一边，按前后方向的次序，在底盘底面(11)上固定甩水电机(3)和冷凝器(2)，甩水电机轴(31)的轴向向后，甩水盘(5)固定在甩水电机轴(31)的轴端，位于甩水盘(5)的下方的底盘底面(11)上有一集水槽(13)，甩水盘(5)下沿与集水槽(13)的底面相靠近，冷凝器(2)在底盘上的安装位置为，冷凝器(2)靠近甩水盘(5)的一侧与甩水盘(5)的盘面形成的角度为大于0°的锐角，甩水盘上沿径向分布有条状曲线形凸起(51)。
8、根据权利要求7所述的窗式空调器凝露水处理装置，其特征在于：所述的甩水盘(5)的条状曲线形凸起(51)，其形状是渐开线或阿基米德螺线或直线，所述的条状曲线形凸起(51)的条数为20～80条。
9、根据权利要求7或8所述的窗式空调器凝露水处理装置，其特征在于：所述的冷凝器(2)，其肋片(21)采用水平方式布置。
10、根据权利要求7或8所述的窗式空调器凝露水处理装置，其特征在于：在甩水盘(5)上方靠近机壳处增加一个挡水板(6)，挡水板(6)固定在底盘(1)上。
说明书
本实用新型属于窗式空调器的改进。
目前已有的窗式空调器，其蒸发器的凝露水都是通过排水孔以滴状排出机壳，窗式空调器往往安装在高处，排水孔又在室外侧，凝露水的外流带来许多不便。若增加排水管道，虽解决了滴水问题，但增加安装费用，且影响美观。
本实用新型的目的是，提供一种无凝露水滴出的窗式空调器凝露水处理装置。
实现本实用新型目的的第一种基本技术方案是，将原有底盘边框适当加高成为具有较高边框的底盘，在底盘底面后部的一边，按前后方向的次序，在底盘底面上固定甩水电机和冷凝器，甩水电机轴的轴向向后，甩水盘固定在甩水电机轴的轴端，甩水盘的下沿与底盘底面相靠近，冷凝器在底盘上的安装位置为，按左右方向，冷凝器靠近甩水盘的一侧与甩水盘的盘面形成的角度为大于0°的锐角;甩水盘的盘体上，沿径向分布有用于甩水的条状曲线形凸起。
上述甩水盘的条状曲线形凸起，其形状可以是渐开线或阿基米德螺线或直线，所述的条状曲线形凸起的条数可以是20～80条。
本实用新型冷凝器的肋片可采用水平方式布置。
本实用新型可以在甩水盘上方靠近机壳处增加一个挡水板，机壳固定在底盘上，挡水板也固定在底盘上。
本实用新型甩水盘和冷凝器的相对安装位置可以是，甩水电机轴从冷凝器的下面通过，甩水盘在冷凝器的后侧。
在上一段所描述的实用新型技术方案的基础上，可增加一个前边框大致为直边、后边框大致为S形的引水盘，该引水盘通过固定在底盘上的分隔板罩，设置在甩水电机的上方，引水盘与分隔板罩固定连接，引水盘上设有一倾斜向下的水槽，水槽后部有一出水口，该出水口贴在冷凝器的前侧。
实现本实用新型目的的另一种基本技术方案是，在已有的底盘、冷凝器的基础上，在底盘底面后部的一边，按前后方向的次序，在底盘底面上固定甩水电机和冷凝器，甩水电机轴的轴向向后，甩水盘固定在甩水电机轴的轴端，位于甩水盘下方的底盘底面上有一集水槽，甩水盘下沿与集水槽的底面相靠近，冷凝器在底盘上的安装位置为，按左右方向，冷凝器靠近甩水盘的一侧与甩水盘的盘面形成的角度为大于0°的锐角，甩水盘上沿径向分布有用于甩水的条状曲线形凸起。
上述甩水盘的条状曲线形凸起，其形状可以是渐开线或阿基米德螺线或直线，所述的条状曲线形凸起的条数可以是20～80条。
本实用新型冷凝器的肋片可采用水平方式布置。
本实用新型可以在甩水盘上方靠近机壳处增加一个挡水板，机壳固定在底盘上，挡水板也固定在底盘上。
本实用新型的工作原理是，蒸发器上产生的凝露水由于重力流到底盘中后，被甩水电机带动的甩水盘甩起，因甩水盘面与冷凝器的一侧有一角度，甩起的凝露水滴被较大范围地甩到冷凝器表面温度较高的肋片上。因水滴被加热蒸发，从而使空调器无凝露水滴出。
本实用新型具有积极的效果：(1)解决了窗式空调器凝露水的排水问题，而且由于凝露水蒸发时大量吸热，改善了冷凝器的冷却效果，使整机的输入功率有所下降，制冷量也有所提高;(2)若将冷凝器肋片设计为水平方向布置，可延长凝露水在冷凝器肋片上的停留时间，使凝露水蒸发加快;(3)若增加一个挡水板，可防止凝露水被甩出撞到外壳上而发出的噪声;(4)增加一引水盘，可使大部分凝露水先流到冷凝器肋片上，增加了凝露水的蒸发时间，加快了凝露水的蒸发速率。
