摘要
本实用新型涉及机械领域中的水处理环保机械。该技术克服了出水效率低的缺点，而提供一种出水效率较高的水处理净化装置。它主要是将第二反应室设计成三圆锥体形，圆锥体可分为上圆锥体、中圆锥体、下圆锥体，其：下圆锥体6斜角为25度，高度为1.2米，中圆锥体7斜角为25度，高度为1米;上圆锥体8斜角为45度，高度为0.8米;该实用新型的主要优点是大大提高了性能和功效。
権利要求書

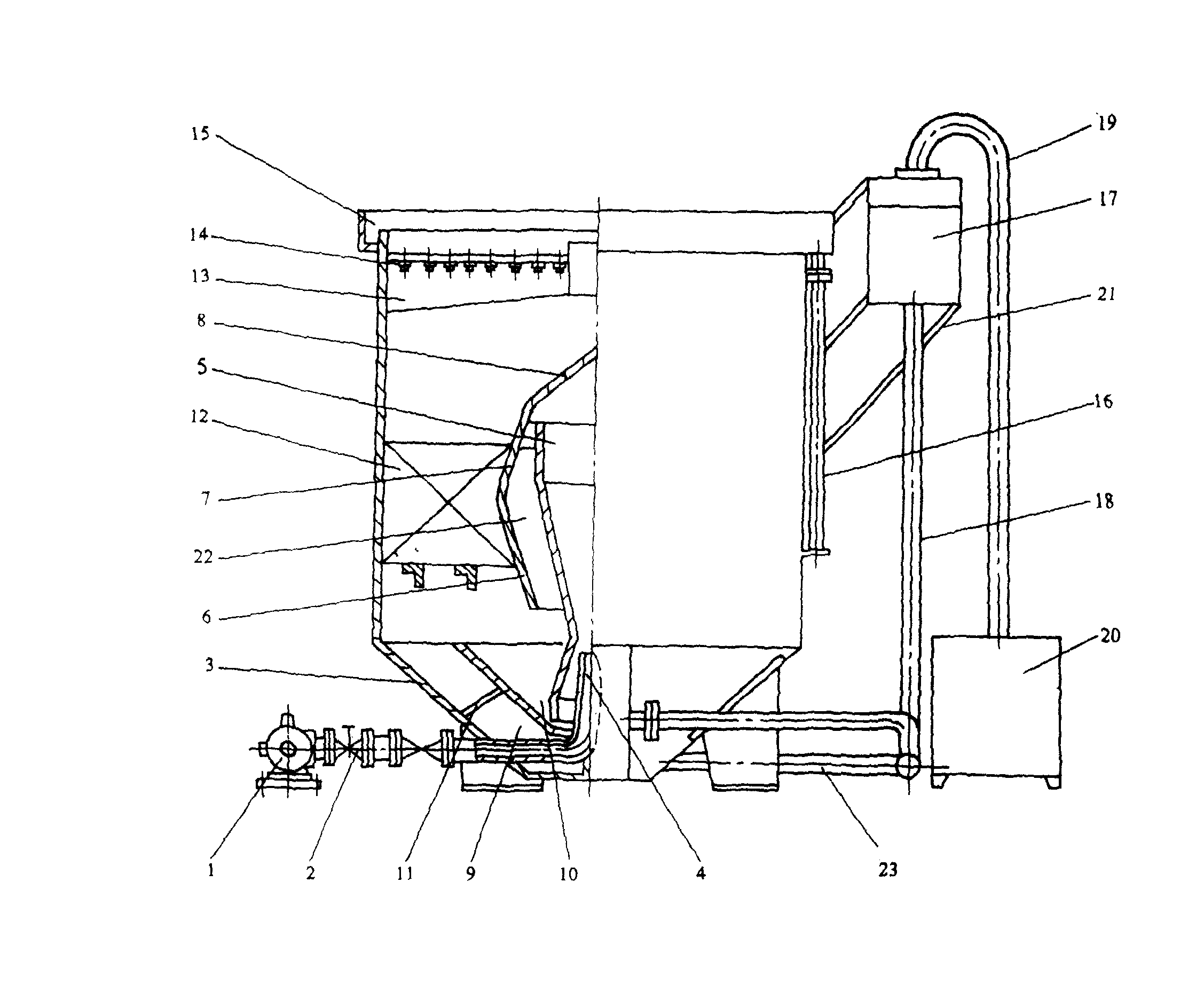

1、一种高效水处理净化装置，它由源水泵1，通过水管闸阀2与水管喷嘴4连通，喷嘴4的上方是第一反应室5，外周是泥仓9;第一反应室的外层是第二反应室22，第二反应室的外层是斜板装置12，斜板装置的上方是过滤层13，过滤层的上方是过滤头14;外壳顶上是溢流槽15，它与清水管16垂直连接，内胆10其形状与泥仓9相同由三点均布的支撑11与泥仓侧面固接，它的上口与水管喷嘴4的喷嘴口成水平;虹吸装置的虹吸斗17的底部垂直连通虹吸管18，虹吸管18下端由分支管23均布弯向泥仓9近底部并连通，在它们连通处各分支管均设有虹吸斜板，虹吸斗17顶部连通虹吸排管19，虹吸排管19与地面的贮泥箱20连通;其特征在于将第二反应室22设计成三圆锥体形状，下圆锥体6的斜板为25度，高度为1.2米，中间锥体7的斜角为25度高度为1米，上圆锥体8的斜角为45度，高度为0.8米。
说明书
本实用新型涉及机械领域中水处理环保机械。
目前，净水处理装置，最为普遍使用的是《一体化净化器》，最新技术是“一种沉浮式速凝水处理净化装置”，它主要是在聚凝室中增设了沉浮水力旋转混合器，虽然聚凝效果提高，但由于某些部位设计不合理，出水效果不十分理想。
本实用新型的目的是提供一种出水率高的水处理净化装置。
本实用新型的目的是这样实现的：由源水泵进入的源水加入聚凝剂经闸阀由水管喷嘴喷入第一反应室、第二反应室。将第二反应室设计成三圆锥体，从而使三圆锥体下部自体形成斜板装置，截流第二反应室出水中小颗粒及气浮物;水流至三圆锥体中部，则水体快速扩展放慢水流上升速度，增加了出水过滤面积;这时三圆锥体的中圆锥体、上圆锥体能使过滤层反冲下来的较大的小颗粒聚凝物顺利地沉降到底部的泥仓中，从而使水流按理想需要运动，提高水处理效率。
本实用新型的优点是：由于将第二反应室设计三圆锥体，水处理效果十分理想。经处理后的水，出水量可提高百分之二十，水质可达国家饮用水标准，悬浮物低于3mg/L，明显提高了性能功效。
