申请日1993.11.24
公开(公告)日1994.08.17
IPC分类号G01N21/35
摘要
一种含油污水中原油浓度在线监测仪，它是由红外传感器(2)和二次仪表(3)组成。红外传感器(2)由流动体(9)、流动池(1)、发射盒(5)、接收盒(6)、连接管(7)和(16)、线路板(12)、壳体等组成。与二次仪表 (1)配合可直接显示出污水中原油浓度，浓度超出标准时能发出报警，测量范围为0～2×104ppm，它还有PID调节功能。红外光源寿命长，达10万小时。该仪表结构简单、体积小、可靠性高等特点。
権利要求書
1、一种含油污水中原油浓度在线监测仪，它由红外传感器(2)和二次仪表(3)组成，其特征在于红外传感器(2)由流动体(9)内装有透明玻璃管制成的流动池(1)，装有红外光源的发射盒(5)，装有光敏元件的接收盒(6)及连接管(7)、(16)组成，发射盒(5)与接收盒(6)安装在流动体(9)上下两侧，并在发射盒(5)与接收盒(6)两相对应面分别开有一个小孔，两孔的中心连线与流动体(9)的轴线垂直相交，发射盒(5)、接收盒(6)、流动体(9)装在由外壳(13)、壳盖(11)组成的壳体内。
2、如权利要求1所述在线监测仪，其特征在于流动池(1)的内径比连接管(7)内径小5～7mm。
说明书
本实用新型涉及一种油田原油生产过程中使用的在线分析监测仪表，更确切的说，是监测含油污水中原油浓度的仪表。
在原油生产过程中，经过处理的水中尚存留着不同含量的原油。监测水中原油的浓度，控制排放的污水在国家标准允许的范围内，是目前油田生产中急待解决的问题。油田上常用办法，均是由人工取样，用分光光度计或快速比色计测定水中原油浓度。由于不是连续取样，试样的代表性差，造成测量结果误差很大。国外有自动测定水中原油浓度的装置，如乳化-浊度法测定装置，萃取-红外线吸收法测定装置，乳化-紫外线吸收法测定装置，乳化-荧光测定装置等，这些装置存在着一定的不足。
1、量程小，只适用于水中微量原油的测量，量程≤6000PPm。
2、测量方法复杂，试样需乳化和萃取，装置结构复杂，体积较大。
3、对看窗的污染无简便有效的清除办法。
4、光源及光敏元件无温度补偿功能，不适于温度变化的场所。
5、光源采用钨丝灯或紫外线光源灯，稳定性差，寿命短，一般不超过4000小时。
本实用新型的目的鉴于上述不足而提供一种测量范围大，结构 简单，能在线连续监测水中原油浓度的仪表。

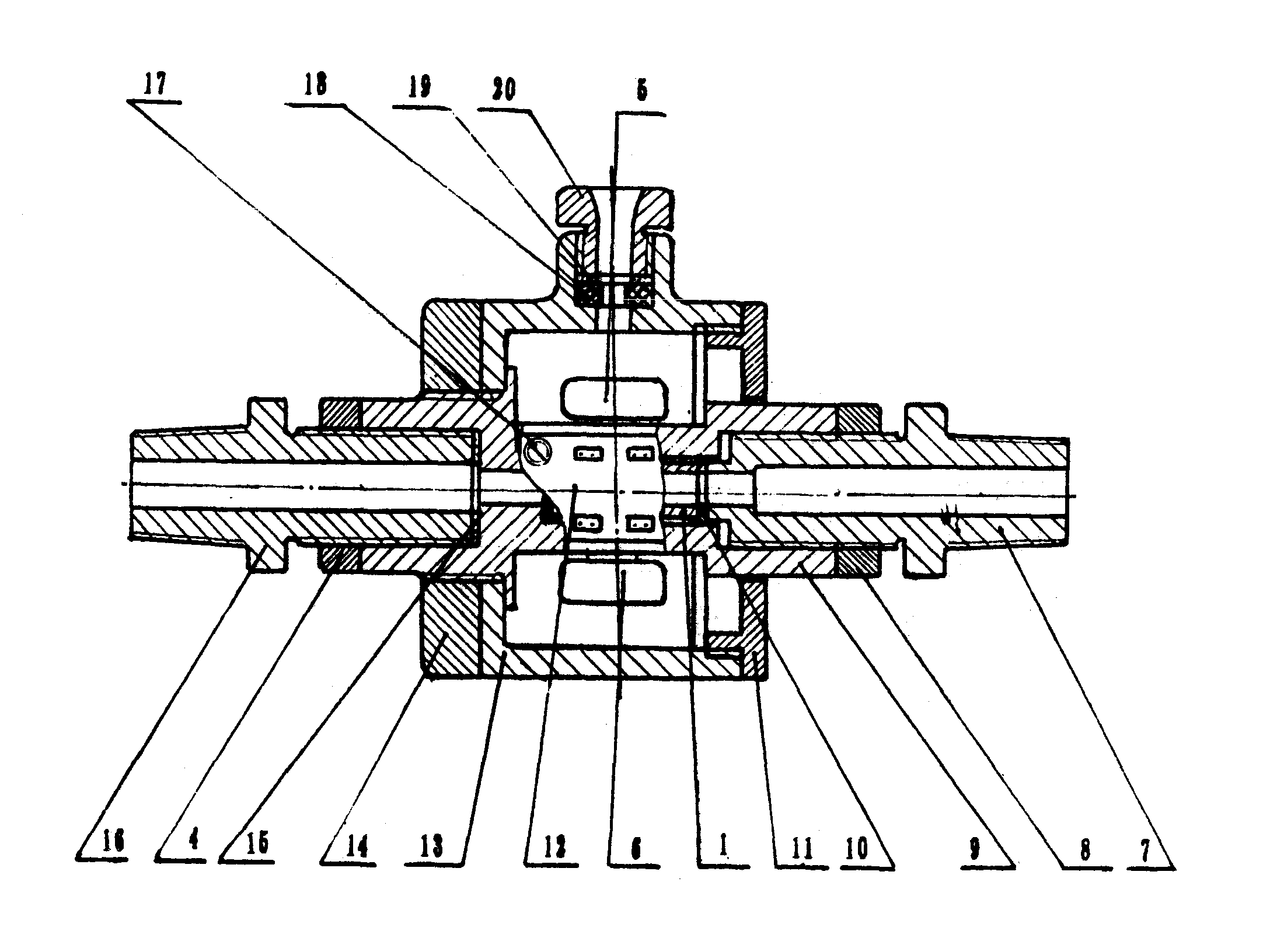

本实用新型的目的是通过下述技术措施来实现的：它由红外传感器(2)和二次仪表(3)组成，其特征是红外传感器(2)由流动体(9)内装有用透明玻璃管制成的流动池(1)，装有红外光源的发射盒(5)，装有光敏元件的接收盒(6)及连接管(7)、(16)组成，发射管(5)、接收管(6)安装在流动体(9)上下两侧，并在发射盒(5)与接收盒(6)两相对应面分别开有透光的小孔，两孔的中心连线与流动体(9)的轴线垂直相交，发射盒(5)、接收盒(6)、流动体(9)装在由外壳(13)、壳盖(11)组成的壳体内。
本实用新型的目的还可以通过以下技术措施来实现的：安装于流动体(9)内的流动池(1)的内径比连接管(7)的内径小5～7mm。红外光源及其温度补偿电路装在发射盒(5)中，光敏元件及其补偿电路装在接收盒(6)中，使该仪表具有良好的热稳定性。
