申请日1993.01.16
公开(公告)日1994.01.26
IPC分类号B01D24/22
摘要
本实用新型涉及一种水处理装置，特别是一种多功能小型水处理装置。
它是在砂滤器上增加一个电动机和搅拌器，砂滤层上面增加一个多孔陶瓷层，下面增加一个活性炭层。多孔陶瓷层能把大量的滤渣拦截住，又可防止砂砾被搅起，活性炭能把废水中的颜色脱去，当吸附到适度时活性炭可以取出回收利用。该装置结构简单，操作方便，广泛适用于废水、食用水的处理。
権利要求書

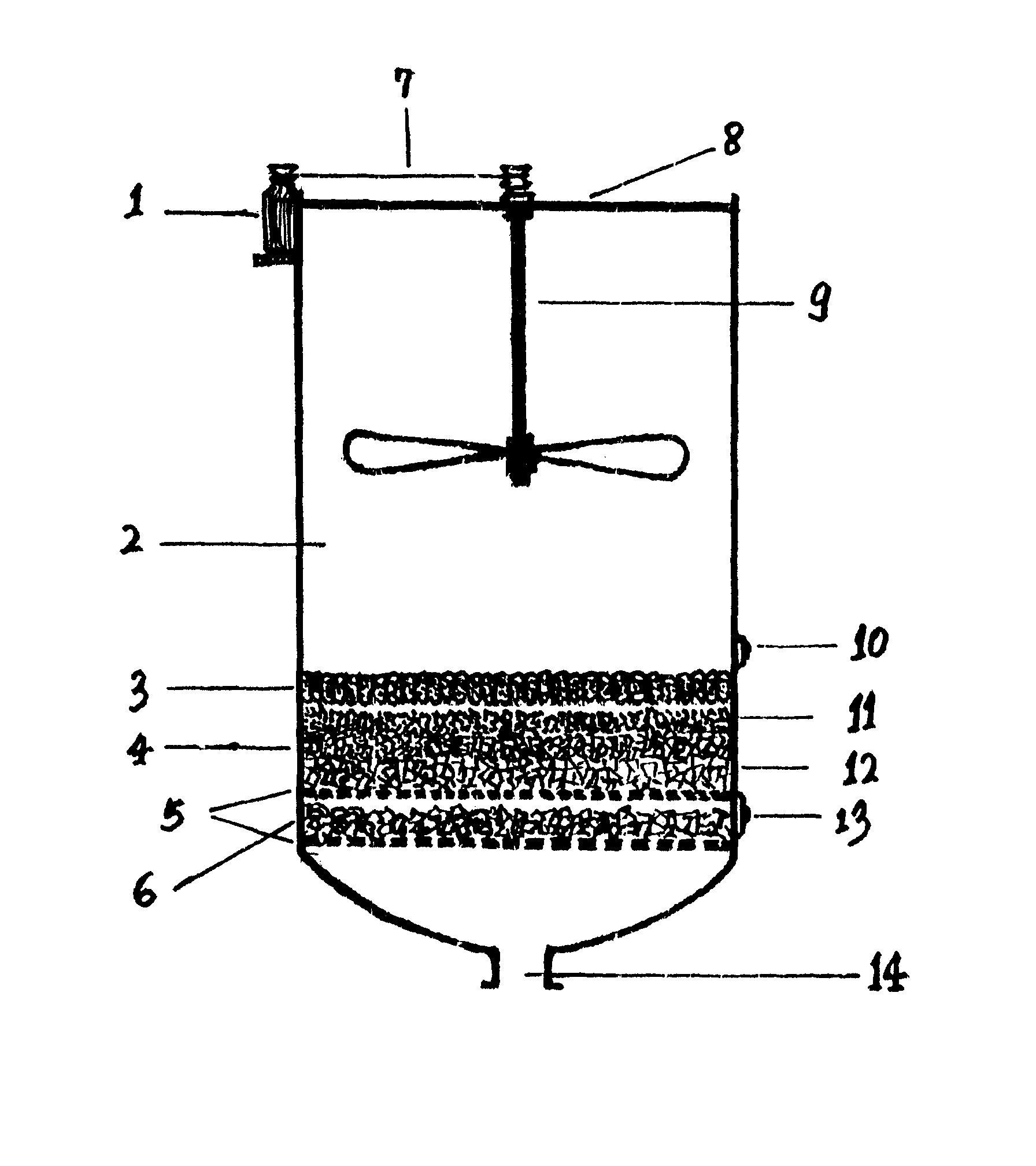

1、一种水处理装置，特别是多功能小型水处理装置，其特征在于该装置有一个搅拌水槽(2)，在其上面装有电机(1)和旋浆式搅拌器(9)，在其底部装有多孔陶瓷层(3)，砂滤层(细砂层(11)，较粗砂砾层(4)、粗砂砾层(12))、活性炭滤层(6)、两个多孔假底(5)和一个活性炭取出口(13))。
2、根据权利要求1所述的多功能小型水处理装置，其特征在于搅拌水槽容量最好为400-1000公升。
3、根据权利要求1所述的多功能小型水处理装置，其特征在于多孔陶瓷层(3)厚度最好为2-5CM。
4、根据权利要求1所述的多功能小型水处理装置，其特征在于过滤层自上而下排列顺序为多孔陶瓷层(3)、细砂层(11)、较粗砂砾层(4)、粗砂砾层(12)、活性炭滤层(6)。
说明书
本实用新型涉及一种水处理装置，特别是一种多功能小型水处理装置。
现行水处理装置，是用砂滤器进行水处理，这种砂滤器是由粗砂和细砂作为过滤介质的，对于大量的工业废水，食用水进行处理，砂滤器固然可取，但这一工艺过程存在这样的问题，砂滤器只是对工业废水和食用水中的滤渣起拦截作用，但对于混浊水、工业废水存在的一些少量化学物质和颜色则不能截住，过滤后的水还含有化学物质。排入沟河中，仍污染环境。当然，要想再对废水中的化学物质进行回收再利用，也是很难实现的。
为解决这个问题，通常的做法是改革砂滤器结构，增加电动机和搅拌器，搅拌废水均匀过滤，另外增加过滤介质活性炭和多孔陶瓷。用活性炭脱去废水颜色，过滤吸附并取出回收废水中的一些有毒、非毒再生化学物质(如：苯乙醇、乙醚、维生素、激素、抗菌素、糖液、油脂、甘油醇类、药剂等胶态固体)。但这一工艺对砂滤器来说是很难完成的。
本实用新型的目的就在于克服现有水处理装置中的不足之处，而提供一种结构简单、工作性能稳定可靠、造价低廉、使 用方便的多功能小型水处理装置。
本实用新型的目的是这样实现的：该装置包括一个搅拌水槽，在其上面装有电机和旋浆式搅拌器;在其底部装有多孔陶瓷层，砂滤层(细砂层，较粗砂砾层、粗砂砾层)，再下面的一层过滤介质，最好是活性炭，两个多孔假底和一个活性炭取出口。搅拌水槽的大小，可根据使用情况而定，但水槽容量最好为400-1000公升。多孔陶瓷的厚度最好为2-5CM。
多孔陶瓷层能把大量的滤渣截住，又防止砂砾被搅起。过滤层自上而下排列为多孔陶瓷层、细砂层、较粗砂砾层，粗砂砾层、活性炭滤层。在水槽砂滤层下面的两个多孔假底和活性炭相对应的位置有一个取出口，当活性炭把废水中的颜色脱去，并过滤吸付废水中含的可再生化学物质，当吸附到适度时把活性炭通过取出口进行回收处理。
本实用新型同已有技术相比有以下显著优点：第一，该装置只需在砂滤层上面增加一个多孔陶瓷层，下面增加一个活性炭层，所以结构简单。第二，由于废水、食用水只需在常压下自然通过各个过滤层过滤，所以操作方便，没有任何特殊要求。第三，由于过滤介质是多孔陶瓷、砂砾和活性炭，所以容易实现废水、食用水处理及再生化学物质回收功能。第四，由于活性炭吸附适度时，可以取出进行回收处理。因此，可以节省大量资金和原材料。
