申请日1993.09.04
公开(公告)日1994.06.08
IPC分类号C02F1/52; B01D21/00
摘要
本实用新型涉及机械领域中水处理环保机械。该技术克服了聚凝较慢的缺点，而提供一种聚凝较快的水处理净化装置。它主要是在聚凝室中增设了沉浮式水力旋转混合器5、其圆柱体的外层设有螺旋角为25°～30°的三头数导流板，促使聚凝加快;该实用新型的主要优点是大大提高了性能和功能。
権利要求書

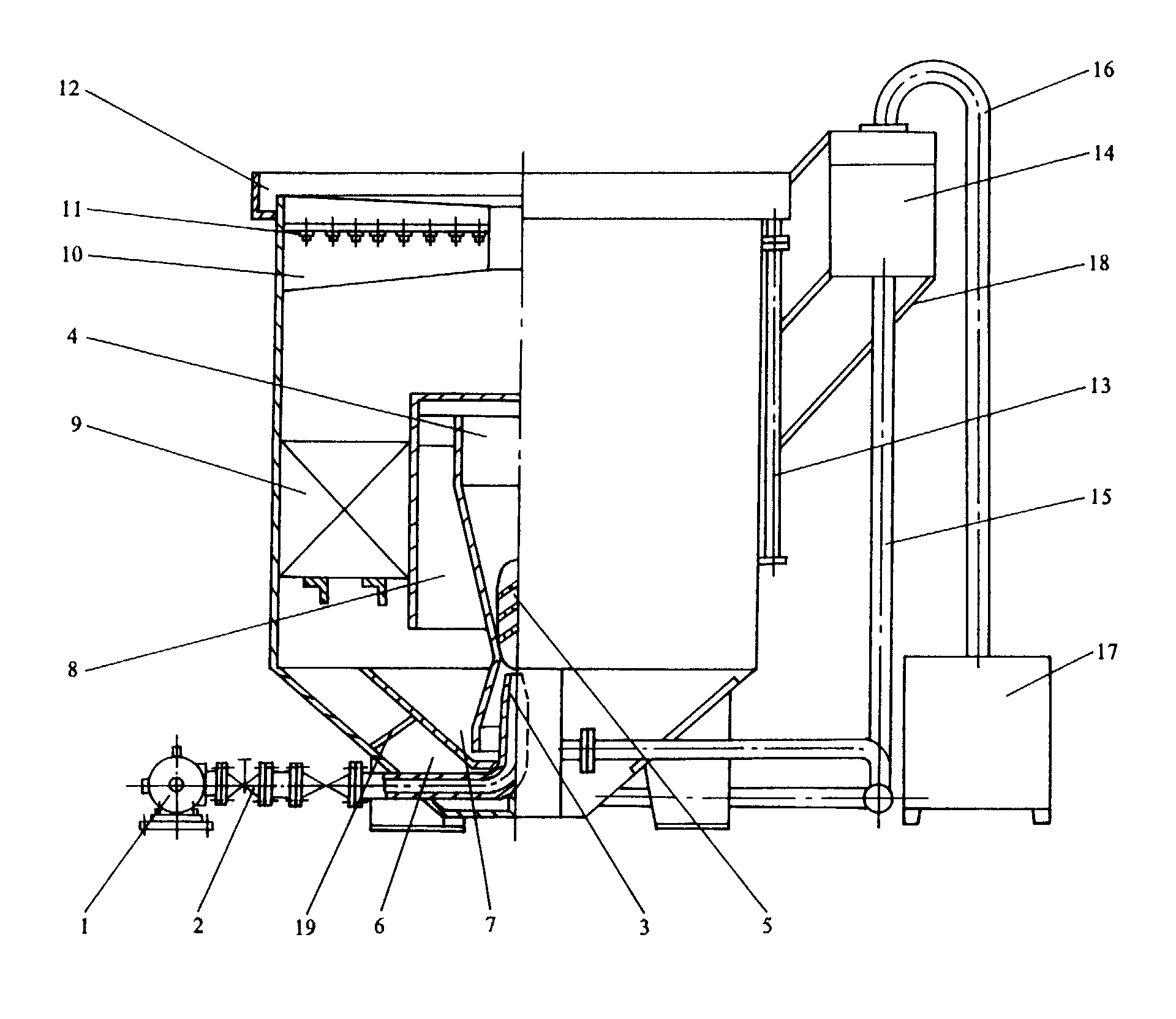

1、一种沉浮式速凝水处理净化装置，它由源水泵1，通过水管闸阀2与水管喷嘴连通，喷嘴3的上方是第一反应室聚凝室4，外周是泥仓6;第一反应室的外层是第二反应室8，第二反应室的外层是斜板装置9，斜板9上方是过滤层10，过滤层的上方是过滤头11;外壳顶上是溢流槽12，它与清水管13垂直连接，内胆7其形状与泥仓6相同由三点匀布的支撑19与泥仓侧面固接，它的上口与水管喷嘴3的喷嘴口成水平;虹吸装置的虹吸斗14的底部垂直连通虹吸管15，虹吸管15下端由3支管匀布弯向泥仓6近底部并连通，在它们连通处各分支管均设有虹吸斜板，虹吸斗14顶部连通虹吸排管16，虹吸排管16与地面的贮泥箱17连通，其特征在于在聚凝室中设有沉浮水力旋转混合器5，其结构为两头呈半椭圆形中间为圆柱体，在圆柱体的外层设有螺旋角为25°～30°的三头数导流板。
说明书
本实用新型涉及机械领域中水处理环保机械。
目前，净水处理装置，最为普遍使用的是《一体化净化器》，最新技术是“一种连续运行水处理净化装置”，它主要是在聚凝室中增设了螺旋导流装置，泥仓中增设了内胆和泥仓底部连接虹吸装置。虽然性能提高，能连续运行，但聚凝不十分理想。
本实用新型的目的是提供一种聚凝快的水处理净化装置。
本实用新型的目的是这样实现的：由源水泵加入聚凝剂的源水由进水管喷嘴喷入第一室聚凝室，在该室中设有沉浮水力旋转混合器，从而使水流急速旋转而上，加快聚凝。
本实用新型的优点是：由于在聚凝室增设沉浮水力旋转混合器，从而使水流急速旋转上升，加速聚凝;聚凝效果十分理想。经处理后的水质超国家饮用水标准，悬浮物体低于4mg/l，明显地提高了性能和功效。
