申请日1993.05.31
公开(公告)日2000.11.22
IPC分类号C02F1/66; B01D53/18; B01D53/34
摘要
本发明是一种利用锅炉烟道气处理苎麻脱胶煮炼废水的设备，它包括烟道气进出口管、喷淋室、反应吸收室和干燥室，喷淋室顶部装有喷头，喷淋室和反应吸收室之间装有孔板，烟道气管穿过喷淋室到反应吸收室的液面以下，喷淋室上部有烟道气通道通到干燥室，苎麻脱胶煮炼废水在反应吸收室与烟气接触，使烟道气得到净化，经干燥室和引风机引至烟囱排出，达到同时吸吸收烟气中灰尘，SO2、CO、CO2和处理碱性脱胶废水的多重功能。
権利要求書

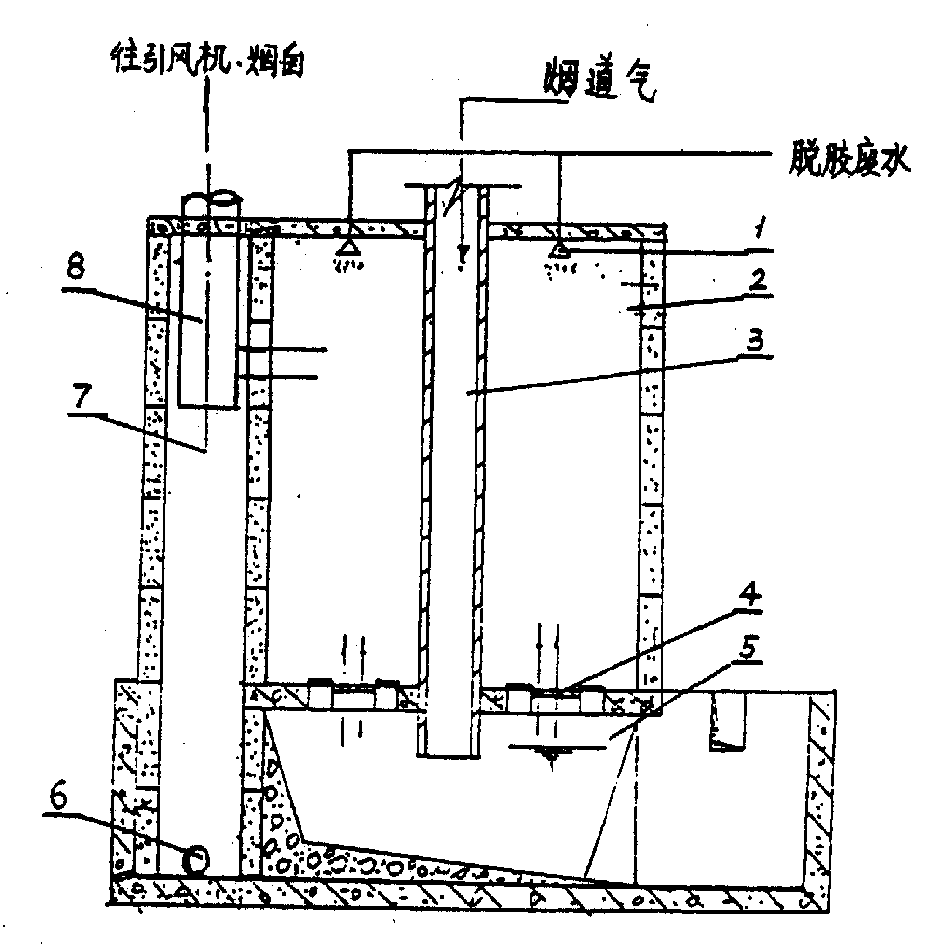

1.一种用烟道气处理苎麻脱胶煮炼废水的设备，包括喷淋室、喷头、反 应吸收室、烟气进出口管，其特征在于喷淋室(2)的顶部装有若干个喷淋脱 胶废水的喷头(1)，喷淋室(2)底部为反应吸收室(5)，喷淋室(2)与反应吸收 室(5)之间安有孔板(4)，烟道气由烟气进口管(3)通到反应吸收室(5)液面 之下，喷淋室(2)上部有出口通道与干燥室(7)相通，干燥室(7)上部有通往 引风机和烟囱的烟气出口管(8)，干燥室底部有脱胶废水出水口(6)。
说明书
用烟道气处理苎麻脱胶煮炼废水的设备
本发明涉及一种用锅炉烟道气处理苎麻脱胶废水的设备。
锅炉烟道气和苎麻脱胶废水都是造成危害环境的污染物，烟道气主要 含烟尘和CO2、SO2、H2S等有害气体，通常是采用除尘器加碱性溶液处理;而 苎麻脱胶废水碱性大，色度深，含有大量有机物，通常的处理方法是加酸中 和，然后再进行生物处理，按上述处理方法的缺点是成本高，不易操作管理， 我国目前许多苎麻纺织厂，每年光是处理脱胶废水的资金占总产值的10 %以上，这样就大大降低了工厂的经济效益。
本发明的目的是提供一种采用锅炉烟道气处理苎麻煮炼废水设备，它 只需使用一套设备就解决既能除去烟气中的烟尘颗粒，又能中和烟气中 CO2、SO2、H2S等成份，而且还能同时中和苎麻脱胶废水pH值，去除COD， 减少了设备投资和用水量，方便了操作。
本发明的设备结构及工作原理如下：
苎麻脱胶煮炼废水从煮锅中排出后，流到废液池，冷却到常温，然后用 泵输送至本发明的重要设备——水浴冲击式中和器的顶部喷洒而下，与中 和器底部送来的初步除尘烟道气进行充分接触。溶于水中的CO、SO2、H2S等气体与废水中的NaOH产生化学反应，废水中的pH值得以降低，与此同 时，烟气中的灰尘被除去，CO2、SO2、H2S等气体与废水中的NaOH产生化学 反应，废水中的pH值得以降低，与此同时，烟气中的灰尘被除去，CO2、SO2、 H2S等气体含量大大降低，然后由烟囱排放到大气，脱胶废水从中和器底部 流出，进入活性沉淀池，吸附沉淀后，再进行生物处理。
本发明的关键设备——中和器用麻石(花岗岩)砌成。它的内部有喷淋 室，反应吸收室、干燥室，喷淋室顶部装有若干个喷头，苎麻脱胶废水从喷淋 室顶部的喷头喷淋而下，喷淋室底部为反应吸收室，两室之间安有孔板，烟 道气管直通到反应吸收室的液面以下，喷淋室上部有气体出口通道与干燥 室相通，干燥室用管道通到引风机入口再由烟囱排空。
