申请日2018.01.22
公开(公告)日2018.09.21
IPC分类号B08B9/051
摘要
本发明公开了一种化工污水管道污垢清除系统，包括控制器、卡盘、活动齿槽、清旋架、行走轮、电动推杆和超声波探伤仪。本发明的有益效果是：在该装置使用时，控制器通过控制电动推杆将清旋架两端的卡盘固定在污水输送管壁上，清旋架上的若干个清旋块通过其上面的抹旋盘贴紧管壁，并旋转式对管壁上的污渍进行抹擦清除，且通过旋接圈带动若干个清旋块旋转工作，并配合清旋架整体在卡盘的活动内槽内往复滚动时进行污渍清除工作，使该装置工作自动化程度更高，保证该装置对管壁污渍抹除更加全面、彻底，保证了污渍清除的高效性，同时控制器控制超声波探伤仪对管道进行破损检测;该装置操作方便，各构件连接灵活。
权利要求书

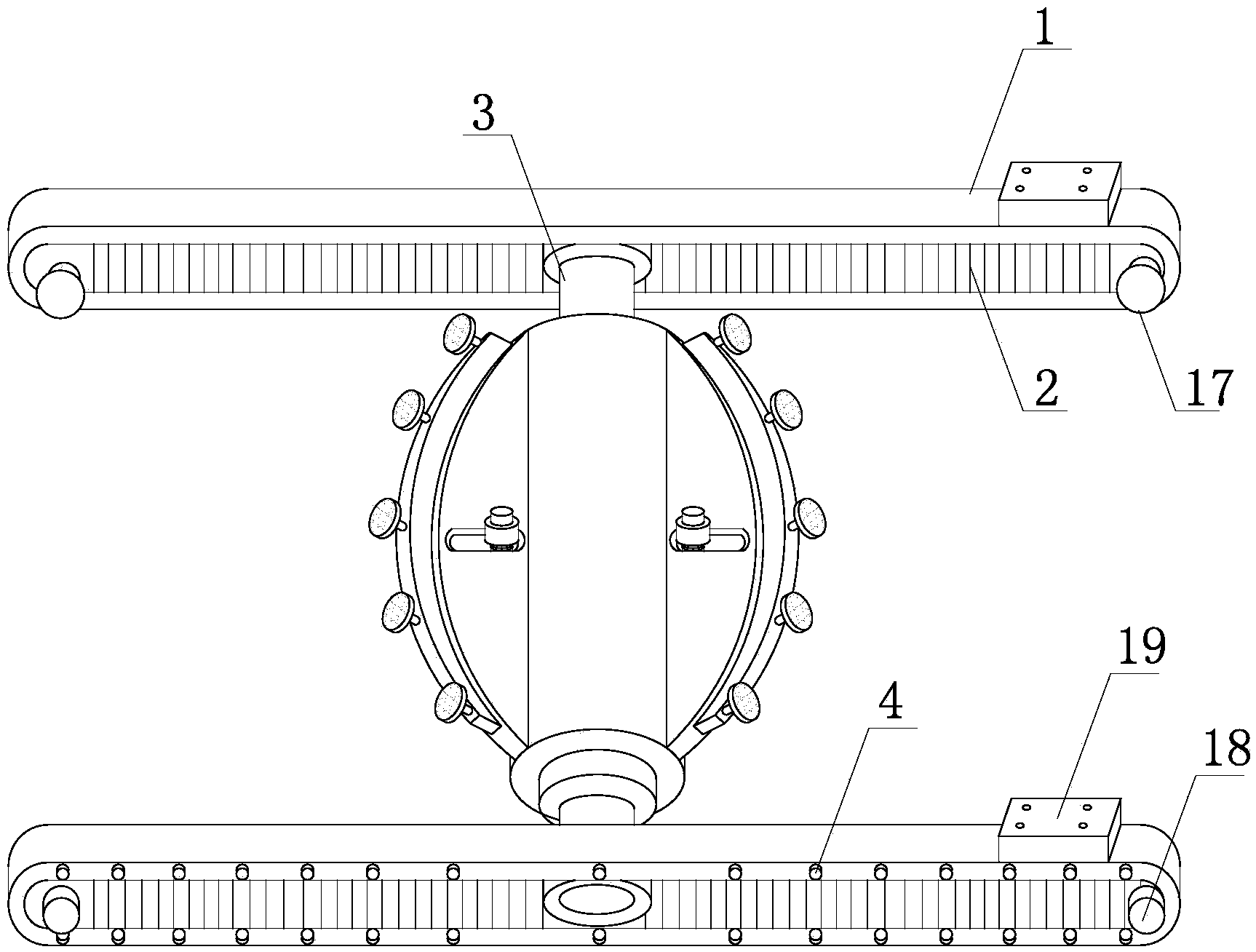

1.一种化工污水管道污垢清除系统，包括控制器、卡盘(1)、活动齿槽(2)和清旋架(3)，其特征在于：所述活动齿槽(2)设置在卡盘(1)内部，且所述清旋架(3)两端均卡接有卡盘(1)，所述控制器设置于清旋架(3)内部;所述卡盘(1)外壁安装有若干个呈等间距分布的螺栓(4)，可在卡盘(1)外壁通过若干个螺栓(4)安装清洁刷等清洁用具;卡盘(1)外壁前后两端各设置有一对电动推杆(18)，卡盘(1)内壁前后两端各设置有一对行走轮(17);所述清旋架(3)两端均安装有滚动齿轮(5)，且所述滚动齿轮(5)一侧安装有电机(9)，所述电机(9)上套接有旋接圈(8)，且所述旋接圈(8)外圈上焊接有三个装仓(7)，三个装仓(7)两两之间夹角为120度，所述装仓(7)内部插接有伸缩盘(6)，且所述伸缩盘(6)上安装有五个呈等间距设置的清旋块(10)，所述装仓(7)中部横向设置有滑槽(16)，且所述伸缩盘(6)上方垂直设置有滑块(14)，所述滑块(14)上旋接有锁紧圈(15)。
2.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述活动齿槽(2)高度与所述滚动齿轮(5)直径大小相匹配，且所述滚动齿轮(5)与活动齿槽(2)呈转动连接。
3.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述电动推杆(18)末端设置有防腐橡胶套。
4.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述清旋块(10)一端安装有抹旋圈(11)，且所述抹旋圈(11)一侧卡装有传动齿圈(12)，所述传动齿圈(12)一侧设置有连接柱(13)，且所述电机(9)通过传动齿圈(12)与抹旋盘(11)呈转动连接。
5.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述锁紧圈(15)内径与滑块(14)直径大小相匹配，且所述滑块(14)贯穿所述装仓(7)。
6.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述装仓(7)与所述伸缩盘(6)均为圆弧形结构，且所述装仓(7)与伸缩盘(6)弧度大小相匹配。
7.根据权利要求1所述的一种化工污水管道污垢清除系统，其特征在于：所述两侧卡盘前端均设置有安装台(19)，安装台(19)可根据需要安装LED灯、超声波探伤仪、摄像机等设备，超声波探伤仪用于对管道破碎进行检测。
8.根据权利要求1或7所述的一种化工污水管道污垢清除系统，其特征在于：所述控制器分别与两对电动推杆、两对行走轮、电机和超声波探伤仪等设备相连接，且控制器对所连接设备进行系统控制。
说明书
一种化工污水管道污垢清除系统
技术领域
本发明涉及一种污垢清除装置，具体为一种化工污水管道污垢清除系统，属于管道清污设备应用技术领域。
背景技术
随着化工产业的快速发展，化工污水地下管道铺设越来越广泛，由于输送污水的化学杂物较多，化工污水管道在长时间使用后，管壁上会附着有大量的污垢，长此以往，会导致污水输送效率低、堵塞，同时由于管道铺设于地下，清理污垢较地面管道清理更加困难。
目前化工污水管道的污垢清除主要采用高压水枪冲洗和自行走式机械清理等方式，但这些清除装置仍然存在着很多不足之处，如高压水枪冲洗效率低，浪费水资源严重;自行走式机械清理存在清除污垢不全面、不彻底，适应能力低等缺点。
鉴于此，我们可以看出，人们需要一种能够彻底清除化工污水管道内污垢且工作效率高、适应性强的清污设备，即一种化工污水管道污垢清除系统，其具体有益效果如下：
1.本发明所述的一种化工污水管道污垢清除系统，其采用分段式清理方式，旋架上的若干个清旋块通过其上面的抹旋盘贴紧管壁，并旋转式对管壁上的污垢进行抹擦清除每一段输送管均反复多次进行污垢清除作业，能够清理的更加彻底。
2.本发明所述的一种化工污水管道污垢清除系统，其可在污水管正常使用时进行作业，可利用污水管内水流将被清理出来的污垢轻易冲刷走，更加节约资源。
3.本发明所述的一种化工污水管道污垢清除系统，其采用自行走式设计，无需人员操控，且其设置有辅助安装台，可根据需要添加多种检测设备，适应性更强。
发明内容
本发明的目的就在于为了解决上述问题而提供一种化工污水管道污垢清除系统。
本发明通过以下技术方案来实现上述目的，一种化工污水管道污垢清除系统，包括控制器、卡盘、活动齿槽和清旋架，所述活动齿槽设置在卡盘内部，且所述清旋架两端均卡接有卡盘，所述控制器设置于清旋架内部;所述卡盘外壁安装有若干个呈等间距分布的螺栓，可在卡盘外壁通过若干个螺栓安装清洁刷等清洁用具，将管道侧壁进行清洁;卡盘外壁前后两端各设置有一对电动推杆，当清除装置工作时，卡盘两侧的电动推杆伸长并抵住输送管，使得卡盘能够固定于输送管;卡盘内壁前后两端各设置有一对行走轮，行走轮可在输送管内进行自由行走;所述清旋架两端均安装有滚动齿轮，且所述滚动齿轮一侧安装有电机，所述电机上套接有旋接圈，且所述旋接圈外圈上焊接有三个装仓，且三个所述装仓两两之间夹角为120度，所述装仓内部插接有伸缩盘，且所述伸缩盘上安装有五个呈等间距设置的清旋块，所述装仓中部横向设置有滑槽，且所述伸缩盘上方垂直设置有滑块，所述滑块上旋接有锁紧圈。
优选的，为了使清旋架在活动齿槽内来回滚动更加平稳，所述活动齿槽高度与所述滚动齿轮直径大小相匹配，且所述滚动齿轮与活动齿槽呈转动连接。
优选的，为了使清除装置固定于管道内时对管道不造成损坏，所述电动推杆末端设置有防腐橡胶套。
优选的，为了使该装置对管道内壁清污更加彻底、高效，所述清旋块一端安装有抹旋圈，且所述抹旋圈一侧卡装有传动齿圈，所述传动齿圈一侧设置有连接柱，且所述电机通过传动齿圈与抹旋盘呈转动连接。
优选的，为了使人们能够灵活调节伸缩盘的伸出长度，所述锁紧圈内径与滑块直径大小相匹配，且所述滑块贯穿所述装仓。
优选的，为了使伸缩盘在装仓内卡放更加稳固，所述装仓与所述伸缩盘均为圆弧形结构，且所述装仓与伸缩盘弧度大小相匹配。
优选的，为了提高清除装置适用性，所述两侧卡盘前端均设置有安装台，安装台可根据需要安装LED灯、超声波探伤仪、摄像机等设备，超声波探伤仪用于对管道破碎进行检测。
优选的，为了提高清除装置自动化程度，所述控制器分别与两对电动推杆、两对行走轮、电机和超声波探伤仪等设备相连接，且控制器对所连接设备进行系统控制。
本发明的有益效果是：
1.本发明所述的一种化工污水管道污垢清除系统，其采用分段式清理方式，旋架上的若干个清旋块通过其上面的抹旋盘贴紧管壁，并旋转式对管壁上的污垢进行抹擦清除，每一段输送管均反复多次进行污垢清除作业，能够清理的更加彻底。
2.本发明所述的一种化工污水管道污垢清除系统，其可在污水管正常使用时进行作业，可利用污水管内水流将被清理出来的污垢轻易冲刷走，更加节约资源。
3.本发明所述的一种化工污水管道污垢清除系统，其采用自行走式设计，无需人员操控，且其设置有辅助安装台，可根据需要添加多种检测设备，适应性更强。
