申请日2018.01.22
公开(公告)日2018.10.02
IPC分类号C02F1/28; C02F101/34
摘要
本实用新型公开了一种高浓度甲醇废水处理用物化吸附装置，包括底座，所述底座的顶部对称焊接有两个支架，两个支架的顶部焊接有同一个收集箱，收集箱设置为中空结构，两个支架之间设有固定安装在底座顶部的安装块，安装块的顶部固定安装有加热块，且加热块与收集箱的底部相接触，收集箱的顶部开设有通孔，通孔内固定安装有温度测量仪，且温度测量仪的顶部和底部均延伸至通孔外，温度测量仪的一侧设有开设在收集箱顶部的方形通孔。本实用新型结构合理，操作简单，当活性炭吸附块吸附到一定量的甲醇达到饱和时，可以很方便的完成活性炭吸附块的拆装，实现活性炭吸附块的快速更换，节省了时间，提高了拆装效率。
权利要求书

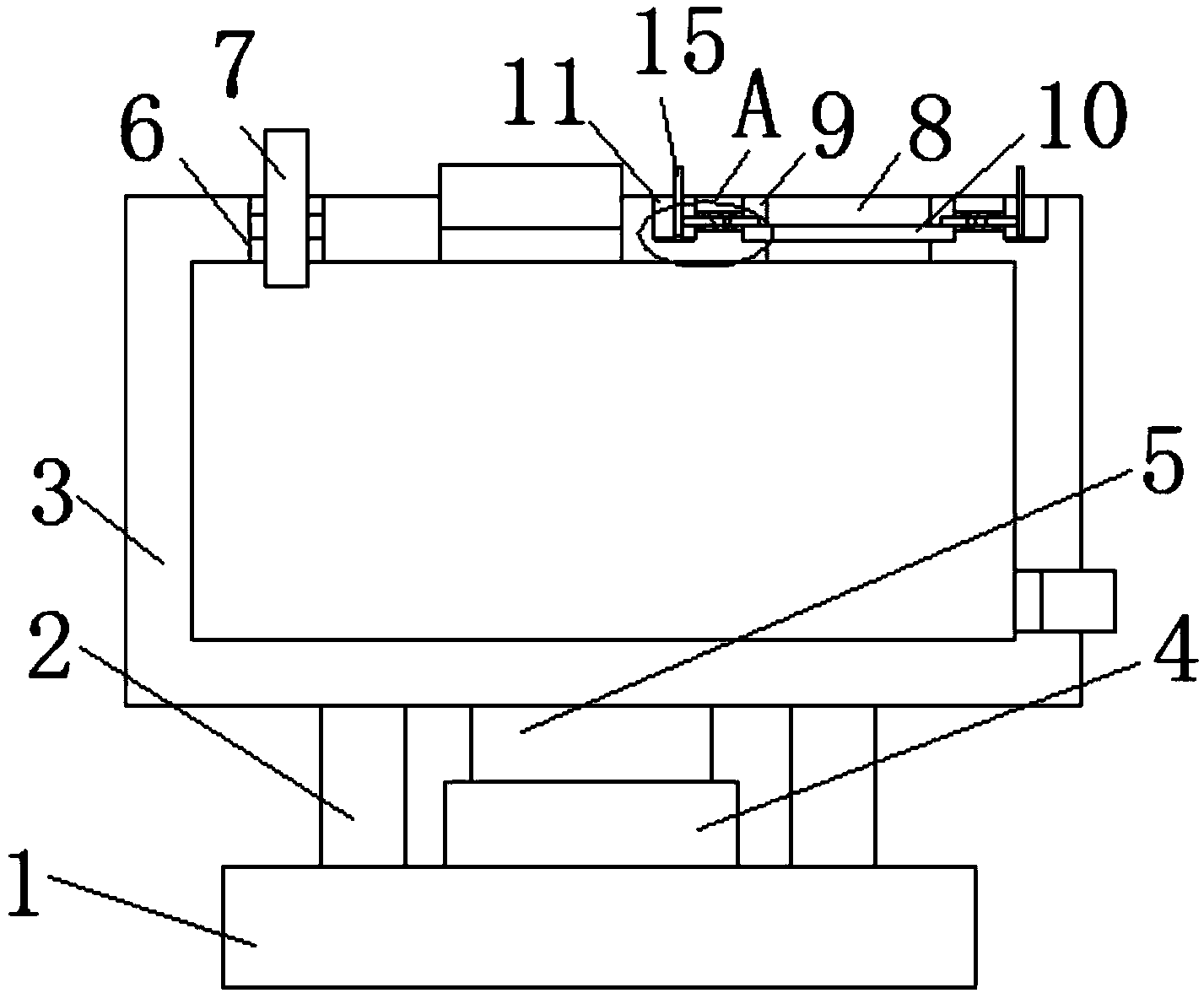

1.一种高浓度甲醇废水处理用物化吸附装置，包括底座(1)，其特征在于，所述底座(1)的顶部对称焊接有两个支架(2)，两个支架(2)的顶部焊接有同一个收集箱(3)，收集箱(3)设置为中空结构，两个支架(2)之间设有固定安装在底座(1)顶部的安装块(4)，安装块(4)的顶部固定安装有加热块(5)，且加热块(5)与收集箱(3)的底部相接触，收集箱(3)的顶部开设有通孔(6)，通孔(6)内固定安装有温度测量仪(7)，且温度测量仪(7)的顶部和底部均延伸至通孔(6)外，温度测量仪(7)的一侧设有开设在收集箱(3)顶部的方形通孔(8)，方形通孔(8)内滑动安装有活性炭吸附块(10)，方形通孔(8)的两侧内壁上对称开设有顶部设置为开口的安装槽(9)，活性炭吸附块(10)的两侧分别滑动安装在两个安装槽(9)内，且活性炭吸附块(10)的底部与安装槽(9)的底部内壁相接触，两个安装槽(9)相互远离的一侧对称设有开设在收集箱(3)顶部的凹槽(11)，两个凹槽(11)相互靠近的一侧内壁上对称开设有卡孔(12)，卡孔(12)内固定套设有卡块(13)，卡块(13)内滑动安装有卡杆(14)，且卡杆(14)的两端均延伸至卡孔(12)外，两个卡杆(14)相互靠近的一端分别延伸至相对应的安装槽(9)内，且卡杆(14)的底部与活性炭吸附块(10)的顶部相接触，卡杆(14)位于凹槽(11)内的底端焊接有把手(15)，且把手(15)的顶部延伸至凹槽(11)外。
2.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述收集箱(3)的顶部开设有进料孔，进料孔内套设有第一密封塞，且第一密封塞的顶部延伸至进料孔外，收集箱(3)的一侧开设有出料孔，出料孔内套设有第二密封塞，第二密封塞的一侧延伸至收集箱(3)外。
3.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述通孔(6)的内壁上固定套设有密封圈，温度测量仪(7)固定套设在密封圈内。
4.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述卡块(13)的一侧开设有安装孔，卡杆(14)滑动安装在安装孔内。
5.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述卡块(13)靠近安装槽(9)的一侧设有固定套设在卡杆(14)上的活动块，活动块的两侧对称滚动镶嵌有第一滚珠，第一滚珠与卡孔(12)的内壁滚动接触，活动块远离安装槽(9)的一侧焊接有套设在卡杆(14)上的弹簧，弹簧与卡块(13)焊接固定。
6.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述凹槽(11)的底部内壁上开设有滑槽，把手(15)的底部滚动镶嵌有第二滚珠，第二滚珠滚动安装在滑槽内。
7.根据权利要求1所述的一种高浓度甲醇废水处理用物化吸附装置，其特征在于，所述加热块(5)为可调节功率的电加热块。
说明书
一种高浓度甲醇废水处理用物化吸附装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种高浓度甲醇废水处理用物化吸附装置。
背景技术
甲醇是化工、农药和制药等行业的重要原料，甲醇废水是指在甲醇的生产或使用过程中，由精馏塔底部排出的蒸馏残液，这些残叶中含有大量的甲醇，由于甲醇具有毒性，将这些残夜如果直接进行排放，会造成环境的污染，因此我们需要对这些残液内的甲醇进行处理过后才能进行排放。
目前，对甲醇废水中的甲醇的处理方法主要是物化吸附，是指先将甲醇废水收集到物化吸附处理装置的收集箱内，然后对甲醇废水进行加热，使甲醇蒸发，然后使用活性炭吸附块对甲醇蒸气进行吸附，但是现有的技术中，活性炭吸附块大多都是通过螺钉固定安装在物化吸附处理装置上的，当活性炭吸附块吸附到一定量的甲醇达到饱和时，需要及时的更换活性炭吸附块，由于活性炭吸附块是通过螺钉固定安装在物化吸附处理装置上的，不便于拆装，浪费了一定的时间，因此本实用新型就此问题提出了解决办法。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高浓度甲醇废水处理用物化吸附装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高浓度甲醇废水处理用物化吸附装置，包括底座，所述底座的顶部对称焊接有两个支架，两个支架的顶部焊接有同一个收集箱，收集箱设置为中空结构，两个支架之间设有固定安装在底座顶部的安装块，安装块的顶部固定安装有加热块，且加热块与收集箱的底部相接触，收集箱的顶部开设有通孔，通孔内固定安装有温度测量仪，且温度测量仪的顶部和底部均延伸至通孔外，温度测量仪的一侧设有开设在收集箱顶部的方形通孔，方形通孔内滑动安装有活性炭吸附块，方形通孔的两侧内壁上对称开设有顶部设置为开口的安装槽，活性炭吸附块的两侧分别滑动安装在两个安装槽内，且活性炭吸附块的底部与安装槽的底部内壁相接触，两个安装槽相互远离的一侧对称设有开设在收集箱顶部的凹槽，两个凹槽相互靠近的一侧内壁上对称开设有卡孔，卡孔内固定套设有卡块，卡块内滑动安装有卡杆，且卡杆的两端均延伸至卡孔外，两个卡杆相互靠近的一端分别延伸至相对应的安装槽内，且卡杆的底部与活性炭吸附快的顶部相接触，卡杆位于凹槽内的底端焊接有把手，且把手的顶部延伸至凹槽外。
优选的，所述收集箱的顶部开设有进料孔，进料孔内套设有第一密封塞，且第一密封塞的顶部延伸至进料孔外，收集箱的一侧开设有出料孔，出料孔内套设有第二密封塞，第二密封塞的一侧延伸至收集箱外。
优选的，所述通孔的内壁上固定套设有密封圈，温度测量仪固定套设在密封圈内。
优选的，所述卡块的一侧开设有安装孔，卡杆滑动安装在安装孔内。
优选的，所述卡块靠近安装槽的一侧设有固定套设在卡杆上的活动块，活动块的两侧对称滚动镶嵌有第一滚珠，第一滚珠与卡孔的内壁滚动接触，活动块远离安装槽的一侧焊接有套设在卡杆上的弹簧，弹簧与卡块焊接固定。
优选的，所述凹槽的底部内壁上开设有滑槽，把手的底部滚动镶嵌有第二滚珠，第二滚珠滚动安装在滑槽内。
优选的，所述加热块为可调节功率的电加热块。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过底座、支架、收集箱、安装块、加热块、通孔、温度测量仪、方形通孔、安装槽、活性炭吸附块、凹槽、卡孔、卡块、卡杆和把手相配合，当活性炭吸附块吸附到一定量的甲醇达到饱和时，可以很方便的完成活性炭吸附块的拆装，实现活性炭吸附块的快速更换，节省了时间，提高了拆装效率，本实用新型结构合理，操作简单，当活性炭吸附块吸附到一定量的甲醇达到饱和时，可以很方便的完成活性炭吸附块的拆装，实现活性炭吸附块的快速更换，节省了时间，提高了拆装效率。
