申请日1992.12.07
公开(公告)日1993.08.04
IPC分类号C02F1/48
摘要
本实用新型提供了一种用于锅炉防垢除垢的均匀高频电场电子水处理仪处理室(或称副机)，它为非圆截面金属管，如矩形、椭圆形或链环形截面管，这是一个电极;处理室内的电极为经绝缘处理的金属板，这两个电极组成一个电容。当主机产生的高频电压加在电容两端时，两极间形成均匀的高频电场。水从处理室流过，便受到均匀高频电场的处理而改变物理结构，这样的水将不再生成新的水垢并能使老水垢脱落，从而达到防垢除垢的目的。
権利要求書
1、一种用于锅炉防垢除垢的均匀高频电场电子水处理仪处理室，其特征在于处理室(或称副机)为非圆截面管，如矩形，椭圆形或链环形截面管。
2、按权利要求1所述的电子水处理仪处理室，其特征为处理室为金属管。
3、按权利要求1、2所述的电子水处理仪处理室，其特征为处理室内有经过绝缘处理的金属板作为电极。
4、按权利要求1所述的电子水处理仪处理室，其特征为处理室为绝缘材料(如塑料)管。
5、按权利要求1、4所述的电子水处理仪处理室，其特征为处理室外壁相对两侧有金属层电极。
6、按权利要求1、4、5所述的电子水处理仪处理室，其特征为处理室内有经绝缘处理或未经绝缘处理的金属板电极。
7、按权利要求1、4所述的电子水处理仪处理室，其特征为处理室外壁相对的两侧有金属层电极。
说明书
本实用新型涉及一种改进的电子水处理设备。
近几年来，国内很多单位先后研制出用于锅炉防垢除垢的电子水处理设备，其名称分别叫作电子水处理仪、高频水改除垢设备、电子水垢水锈清除仪、消垢器、水质处理仪、水垢处理机和电子水垢消除器等等。其中一些获得了实用新型国家专利。这种水处理方法是采用高强度高频电场改变水的物理结构使其不再生成新的水垢并使锅炉中的原有水垢脱落从而达到防垢除垢的目的。尽管获得高频电场的方法各有不同，但对水的处理方式都是一样的：处理室(或称副机)为一金属管，管中有一个或几个与管(及管中流过的水)绝缘的电极，其形状是圆筒或圆柱，我们把它叫作内电极，它与外电极即金属管壁之间形成一套筒电容。主机产生的高频电压加在这个电容的两极上，在两极之间产生的高频电场对从管中流过的水进行处理。一般来说，电场强度越高则水处理的效果越好。实践表明，虽然不乏使用效果比较满意的实例，但防垢除垢效果不尽人意的情况也时有发生。效果不够好的原因主要在于水通过的电场是一个不均匀电场，内电极附近场强高，越靠近管壁场强越低，场强与到内电极中心的距离成反比。场强的分布很容易从附图1看出：图中1为外电极即管壁，2为内电极，3为电力线;由于电场强度与电力线密度一致，而每一圆周线上的电力线总数一样的，圆周线越长则电力线密度越小，圆周长又与半径成正比，故电力线密度即场强与半径成反比。这样，只有从内电极附近流过的一小部分水通过了高强电场得到了充分的处理，而其它大部分水经过的电场强度不高，因而处理效果不好。
本实用新型的任务在于提供一个均匀的高频电场，使通过电场的水全部得到充分有效的处理，以达到更为理想的防垢除垢效果。
这一任务的实现是通过改变处理室(或称副机)即外电极与内电极的形状来实现的。本实用新型的处理室为一非圆截面金属管，如矩形、椭圆形或链环形截面管，管中的内电极为一经过绝缘处理的金属板。附图2为矩形截面处理室的横截面示意图，图中1为金属管壁即外电极，2为内电极，3为电力线;1与2之间形成平板电容，当高频电压加在电容两端时，两极之间形成均匀高频电场(电力线均匀分布)，水流经处理室便得到均匀高频电场的处理。若处理室采用椭圆形或链环形截面管，也可得到近似均匀的高频电场。

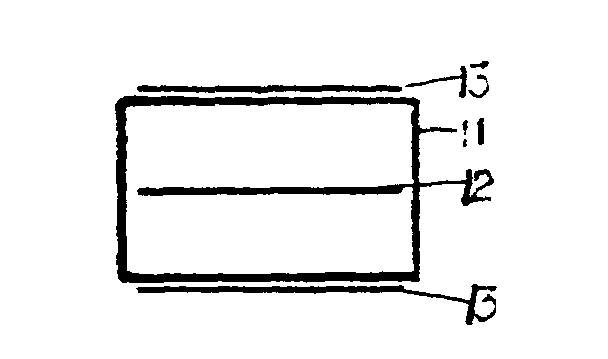

均匀电场的实现也可采用如下方式：处理室为形状同上的绝缘材料(如塑料)管，内电极亦同上(不进行绝缘处理也可以)，而代替原金属管壁外电极的是绝缘材料管外壁相对两侧的金属层外电极，它是镀或粘贴在管的外表面上的。附图3为这种处理室的横截面示意图，图中11为绝缘材料管壁，12为金属板内电极，13为金属层外电极。显然两极之间形成平板电容，当在两极加上高频电压时便可获得均匀高频电场。
还可采用另一种形式同样可以获得均匀电场：处理室仍为如上形状的绝缘材料管，但不要内电极，电容的两极分别为处理室外壁相对两侧的金属层。附图4为处理室横截面示意图，图中21为绝缘材料管壁，22为一金属层电极，23为另一金属层电极。显然两电极构成一平板电容，同样可以在处理室形成均匀电场。
现有各种电子水处理设备如采用本实用新型提供的处理室(或称副机)将会得到更加理想的防垢除垢效果。
