申请日1993.03.31
公开(公告)日1994.12.14
IPC分类号B01D33/056
摘要
本实用新型涉及一种污泥脱水机滤带的改良结构，特别涉及一种污泥脱水机滤带结合部的防漏结构，它有防止污泥自滤带接缝处漏出的效果。其滤带是由多片相互缝合而成，各滤带接缝处设有一排中央具孔的金属钩，各滤带金属钩相互交合后再以一插销结合固持而成。其特征在于：该各滤带结合缝先上有一层蜡，再均匀包覆有一层矽氧树脂。
権利要求書
1、一种污泥脱水机滤带，其滤带是由多片相互缝合而成，各滤带接缝处设有一排中央具孔的金属勾，各滤带金属勾相互交合后再以一插销结合固定，其特征在于各滤带结合缝先涂上一层腊，再均匀包覆有一层矽氧树脂。
说明书
实用新型涉及一种污泥脱水机滤带的改良结构，特别涉及一种污泥脱水机滤带结合部的防漏设计，它有防止污泥从滤带接缝处漏出的功效。

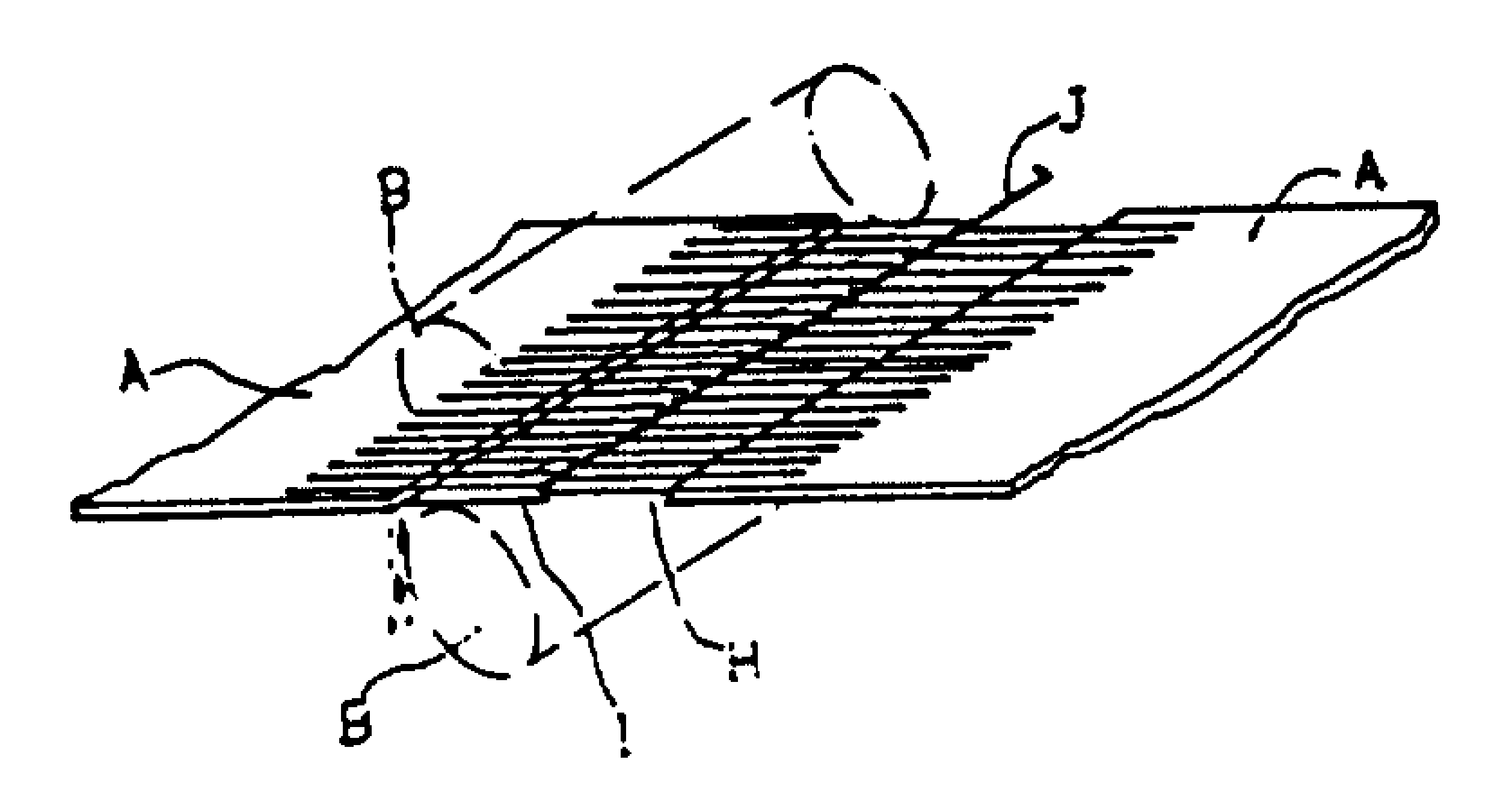

常用污泥脱水机的专利申请甚多，如针对过滤装置设计的第七三二0三一一号“污泥脱水机的冲鼓型过滤装置”，针对滚压装置设计的第七二二七七三八号“污泥脱水机用滚压装置”，针对滚筒改良设计的第八0二一一一0一号的“污泥脱水机的滚筒改良”，针对压榨轮设计的第八一二0八九六六号的“滤布式污泥脱水机低压压榨轮的结构改良”等专利。所谓污泥脱水机乃是将污泥中的污泥与水份分离的一种机械，其主要系将待处理污泥置于循环滤带(A)上(参照附图一)，经过滚筒(B)的预压(C)、加压(D)后，将污泥与水分离，水可从滤带渗入集水盘(E)中，而污泥脱水后成为污泥饼(F)，被刮除(G)而从出口清除，此种污泥脱水机的滤带由于是以多块缝接而成(参见附图二)，各块滤带(A)的接缝部系缝上一排金属勾(H)，金属勾中央并形成一孔(I)，再以一插销(J)贯穿各金属勾孔(I)中，而予以缝合，而此种结构于脱水作业时，污泥易于各金属勾(H)的间隙中漏于集水盘(E)中，大大的降低污泥脱水的效果，由于污泥脱水机滤带而受最大的缺点，为工业界待以克服的难题。
本实用新型研创人鉴于前述现有技术的缺点，积多年实际从事污泥脱水机的设计、制造丰富专业知识，以简易的结构，使污泥脱水在作业时污泥不至于从滤带缝接处漏下。经不断研思、试做后，终于使本实用新型研创成功，公诸于世。
总之，本实用新型的主要目的在于提供一种污泥脱水机滤带的改良结构。
为了实现上述目的，本实用新型提供的滤带是由多片相互缝合而成，各滤带接缝处设有一排中央具孔的金属勾，各滤带金属勾相互交合后再以一插销结合固定，并且在滤带缝合处先上一层腊，再被覆上一层矽氧树脂，使本实用新型滤带缝合处不泄漏污泥，而具有高功效的脱水效果。
为了实现本实用新型上述目的的技术手段，列举一个实施例，并配合附图说明如后，通过说明，本实用新型的结构、特征及所达到的功效，可获得更佳的了解。
