申请日1992.05.30
公开(公告)日1993.02.24
IPC分类号F25D21/14
摘要
本发明是对冰箱产生的排水进行处理的排水处理装置。
该装置包含有设置在冰箱背面下部机械室内大致偏向顶棚内侧位置上的洒水构件;和接受由洒水构件洒下的排水，而且在压缩机和洒水构件之间仅向下倾斜的蒸发构件;以及收容蒸发构件下脚部分的存积构件。
権利要求書
1、一种冰箱的排水处理装置，该装置通过埋设在冷藏室背壁内部的排水导管把排水引导到机械室，利用压缩机运转的热量，对冰箱的排水进行蒸发处理，其特征在于，该装置具有设置在机械室里的大致偏向于压缩机上部顶棚内侧位置上、而且在底面上开设了洒水孔的洒水构件;和接受由洒水构件洒下的排水、设置在洒水构件与压缩机之间、仅向下倾斜的蒸发构件;以及收容蒸发构件的下脚部分的存积构件。
2、如权利要求1所述的冰箱的排水处理装置，其特征在于，上述蒸发构件是由多孔的陶瓷材料构成的，在它的下部表面上，有增大热交换容量用的沿纵向凹凸的突起和凹谷，而它的上部表面有使吸收的水迅速地干燥的平面。
3、如权利要求1或2所述的冰箱的排水处理装置，其特征在于，上述蒸发构件是由接近压缩机机壳的曲面，而且在它们之间的间隔大致均匀地形成的曲面构成。
4、如权利要求3所述的冰箱的排水处理装置，其特征在于，上述蒸发构件的侧剖面是大致呈“厂”字形地构成。
5、如权利要求1所述的冰箱的排水处理装置，其特征在于，上述洒水构件的底面中央部分做成稍微上升，并向四周边缘倾斜。
说明书
本发明涉及对冰箱在冷冻时产生的冷凝水和冰箱在除霜时产生的除霜水等排水进行处理的排水处理装置。
特别是，对那种利用压缩机的驱动热量使上述排水蒸发，并使其排放到冰箱外部的排水处理装置进行改进。
已有的这种排水处理装置，例如构成日本实用新型登记公报，昭61-38069号(1980，6，9公开的)里记载的冰箱，具有绝热地隔开的贮藏室、设置在该贮藏室下部的蒸发皿、和配设在该贮藏室上形成背壁内部的排水管路、并且这个排水管路的排水口就设置在上述蒸发皿的正上方。此外，还有如日本公开实用新型公报平1-169789号(1989，11，30公开的)里记载的冰箱，具有由深冲压成形的除霜水存积部分的压缩机台板、和设置在该台板上的压缩机、以及在压缩机外周缘间隔地围绕该外周缘而且下端部沉浸在上述除霜水存积部分水中、呈倒U字形状、由多孔陶瓷制成的蒸发构件。
已有的这种冰箱设成利用配置在贮藏室背壁内部的排水管路来处理冰箱在冷冻时产生的冷凝水、除霜时产生的除霜水等。管路一直配设到在压缩机室上部或下部形成的排水贮藏槽，由压缩机产生的热量或通过对排水贮藏槽形成蒸发的风扇进行加热，使贮藏在贮藏槽里的排水蒸发，或者用多孔的陶瓷材料做成贮藏槽，利用毛细管现象，由两个下脚部分沉浸在贮藏槽里的倒U字形陶瓷材料做的蒸发构件接受压缩机的热量， 使贮藏在贮藏槽里的排水蒸发。
但在这种已有的装置中，必需有贮藏大容量排水用的贮藏风扇，如果贮藏风扇小，就会因不能适时地处理所产生的排水，带来排水外溢，使冰箱底面污染的问题。同时，因再三处理排水，就有由手动修理贮藏风扇的问题。此外，若使贮藏风扇容量增大，由于冰箱的容量随着增大而有经济方面不利的问题。
本发明目的是提供一种能克服上述已有的缺陷、又能更简便有效地利用压缩机运转的热量、顺利地处理排水的排水处理装置。

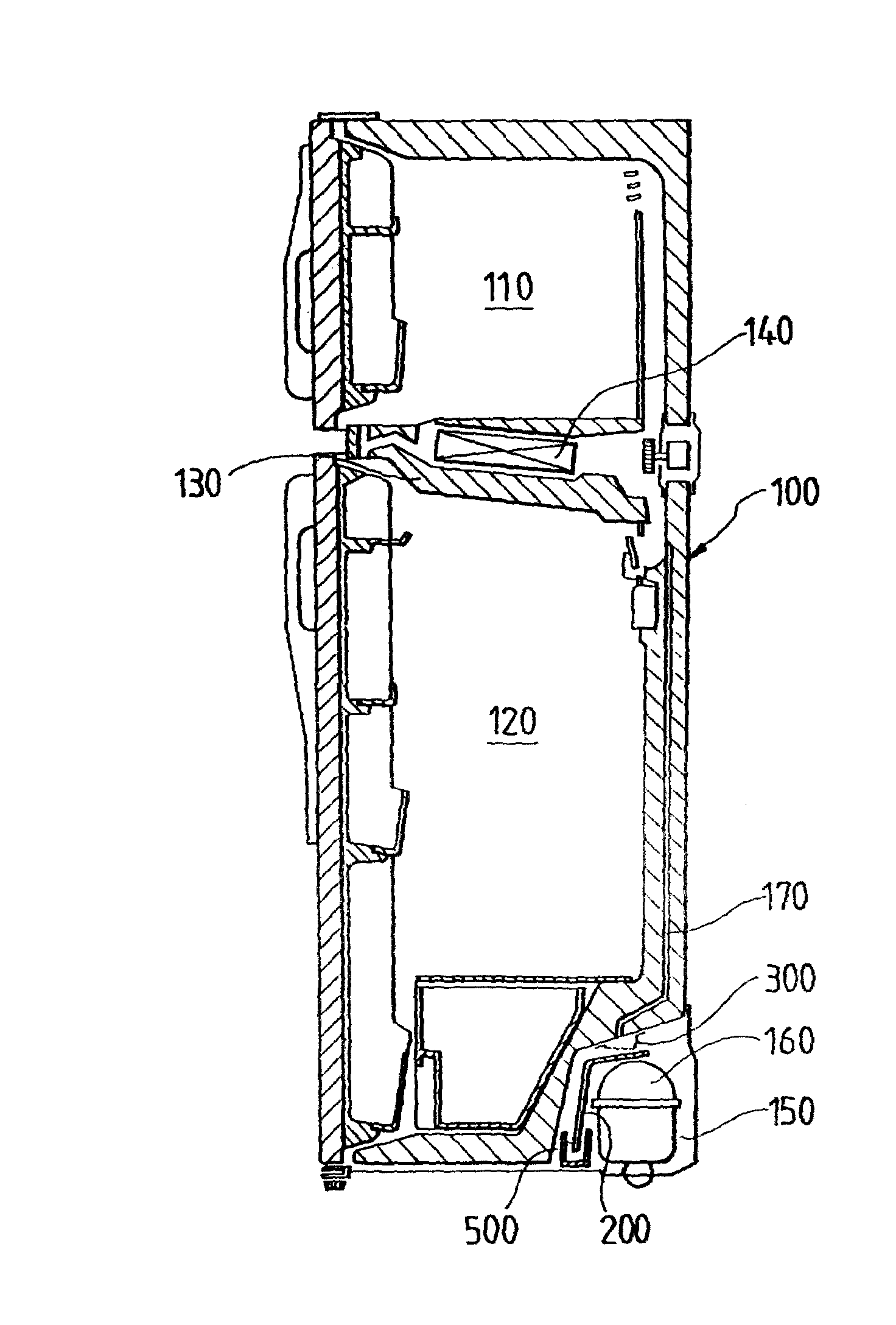

本发明是一种冰箱排水处理装置，该装置由配设在冷藏室背壁内部的排水管路把排水引导到机械室，利用压缩机运转的热量对排水进行蒸发处理，其特征在于，该装置由装设在机械室里的大致偏向于压缩机上部顶棚内侧位置上的洒水构件，和接受洒水构件洒下的排水、而且装设在压缩机和洒水构件之间、仅向下方倾斜的蒸发构件，以及收容该蒸发构件下脚部分的存积构件构成。其中，上述蒸发构件由多孔的陶瓷材料构成，蒸发构件的下部表面，即靠近压缩机的那一面上，设有增大热交换容量用的沿纵向凹凸的突起和凹谷，而蒸发构件的上部表面则做成使吸收的水迅速地干燥、即做成具有使吸收的水被完全蒸发的多孔平面。
也就是说，本发明的排水处理装置把像已有结构那样配设在冷藏室背面绝热壁内部引导排水用的几根排水管设置到机械室，即延伸到压缩机上方位置，把洒水构件沿压缩机长度方向呈长方形延伸地设置在该上方位置上，该洒水构件的底面中央部分做成稍微上升，并有向四周边缘倾斜的倾斜面，在它的底面上设有多个网眼状的孔，使排水能均匀地洒出，在洒水构件的下边装设着仅向下倾斜的蒸发构件，排水就洒在该蒸发构件上。
另外，上述蒸发构件是用多孔的陶瓷材料制成。通过把该蒸发构件在上述洒水构件的右侧和压缩机上部之间的和经过洒水构件左侧端下边、直至伸到设置在机械室底部上存积构件中的部分都做成倾斜面，使洒下的排水既能沿倾斜面吸收热量迅速地蒸发，又能有肯定流下的倾斜。也可不局限于倾斜面，只要有使水能流下的面都可以。
由于还在上述蒸发构件邻接压缩机的那个表面上沿纵向设成凸凹的突起和凹谷，因此就有使热交换能力增加的效果。通过把倾斜的上表面做成完全光滑的多孔表面，因而就构成使干燥(蒸发能力)作用最大的形状，该倾斜面的形状并不局限于上述这一种，只要尽可能地距压缩机机壳形成均匀间隔，制成曲面同样有这个效果。
上述存积构件可以是长方形呈筒状的，沿压缩机长度方向大致与压缩机轴平行地设置，但并不局限于该形状，只要有能使上述蒸发构件的下脚部分沉浸在里面的形状就可以。
