申请日2017.12.27
公开(公告)日2018.05.04
IPC分类号C02F11/12
摘要
本发明公开了一种挤压脱水并且高效出料的污泥脱水装置，包括机架，所述机架设有脱水箱和出料腔，所述脱水箱的顶端设有入料口，所述入料口内设有挤压活塞，所述挤压活塞的后端安装有活塞杆，所述机架的顶板的右端安装有驱动电机，所述驱动电机的底端安装有转轴，所述转轴的底端安装有传动齿轮，所述活塞杆的右端连接有活动板，所述活动板的后侧连接有滑块，所述机架的后壁上设有滑槽，所述活动板通过滑块限位在机架后壁的滑槽内，所述活动板的前平面设有齿条，所述齿条与传动齿轮相啮合。本发明能有效快速的对污泥进行脱水，较传统的搅拌沉淀式污泥脱水机构，效率提高约%。
权利要求书

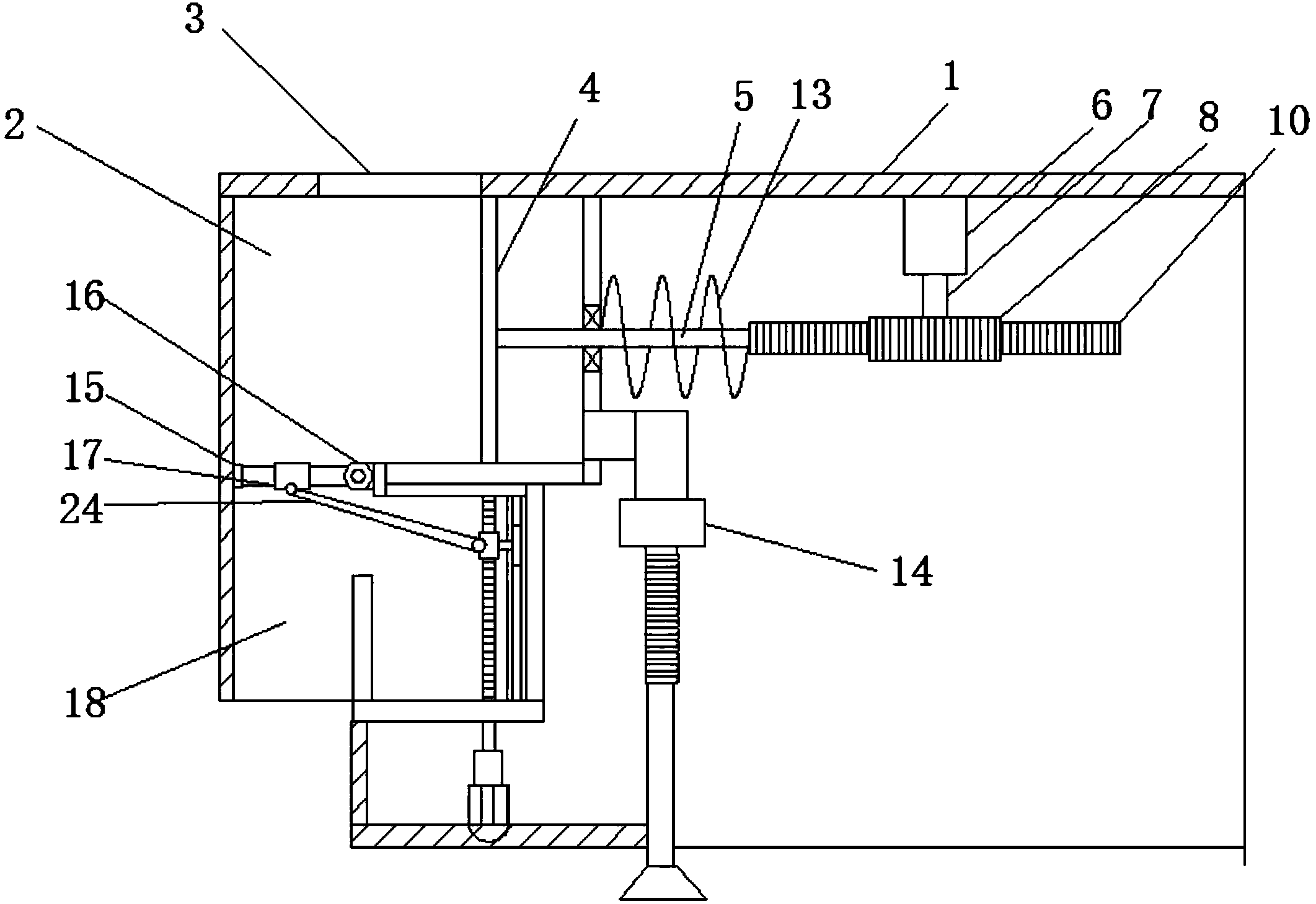

1.一种挤压脱水并且高效出料的污泥脱水装置，包括机架(1)，其特征在于，所述机架(1)设有脱水箱(2)和出料腔(18)，所述脱水箱(2)的顶端设有入料口(3)，所述入料口(3)内设有挤压活塞(4)，所述挤压活塞(4)的后端安装有活塞杆(5)，所述机架(1)的顶板的右端安装有驱动电机(6)，所述驱动电机(6)的底端安装有转轴(7)，所述转轴(7)的底端安装有传动齿轮(8)，所述活塞杆(5)的右端连接有活动板(9)，所述活动板(9)的后侧连接有滑块(11)，所述机架(1)的后壁上设有滑槽(12)，所述活动板(9)通过滑块(11)限位在机架(1)后壁的滑槽(12)内，所述活动板(9)的前平面设有齿条(10)，所述齿条(10)与传动齿轮(8)相啮合，所述脱水箱(2)的右壁的底端设有排水管(14)，所述脱水箱(2)的底端安装有出料盖(15)，所述出料盖(15)通过活动轴(16)安装在脱水箱(2)的底板上，出料腔(18)的底端的右端安装有传动电机(19)，所述出料腔(18)的右侧竖向安装有螺纹杆(20)，所述螺纹杆(20)的底端与传动电机的电机轴通过联轴器相连接，所述螺纹杆(20)上安装有螺纹套(21)，所述螺纹套(21)的右端安装有滑轮(22)，所述出料腔(18)的右壁上安装有滑轨(23)，所述滑轮(22)嵌合安装在滑轨(23)内，所述螺纹套(21)的左端安装有拉杆(24)，所述出料盖(15)的侧壁上安装有锁合块(17)，所述拉杆(24)的左端固定在锁合块(17)上，所述出料腔(18)的底端设有出料口(25)。
2.根据权利要求1所述的挤压脱水并且高效出料的污泥脱水装置，其特征在于，所述挤压活塞(4)上设有若干道透水孔。
3.根据权利要求1所述的挤压脱水并且高效出料的污泥 脱水装置，其特征在于，所述排水管(14)上安装有排水泵。
4.根据权利要求1所述的挤压脱水并且高效出料的污泥脱水装置，其特征在于，所述排水管(14)的末端穿过机架(1)并且安装有出水斗。
5.根据权利要求1所述的挤压脱水并且高效出料的污泥脱水装置，其特征在于，所述活塞杆(5)的前端安装有缓冲弹簧(13)，所述缓冲弹簧(13)的一端固定在脱水箱(2)的侧壁上，所述缓冲弹簧(13)的另一端固定活动板(9)上。
6.根据权利要求1所述的挤压脱水并且高效出料的污泥脱水装置，其特征在于，所述出料腔(18)内安装有挡料板(26)，所述挡料板(26)位于出料口(25)的侧边。
7.根据权利要求1所述的挤压脱水并且高效出料的污泥脱水装置，其特征在于，所述传动电机(19)固定安装在机架(1)的底板上。
说明书
一种挤压脱水并且高效出料的污泥脱水装置
技术领域
本发明涉及环保领域，具体是一种挤压脱水并且高效出料的污泥脱水装置。
背景技术
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
淤泥脱水是将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法，经过脱水后，污泥含水率可降低到百分之五十五至百分之八十，污水处理所产生的污泥具有较高的含水量，由于水分与污泥颗粒结合的特性，但是现在的这些脱水方法普遍的效率不是很高，导致作业效率较低，同时。
发明内容
本发明的目的在于提供一种挤压脱水并且高效出料的污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种挤压脱水并且高效出料的污泥脱水装置，包括机架，所述机架设有脱水箱和出料腔，所述脱水箱的顶端设有入料口，所述入料口内设有挤压活塞，所述挤压活塞的后端安装有活塞杆，所述机架的顶板的右端安装有驱动电机，所述驱动电机的底端安装有转轴，所述转轴的底端安装有传动齿轮，所述活塞杆的右端连接有活动板，所述活动板的后侧连接有滑块，所述机架的后壁上设有滑槽，所述活动板通过滑块限位在机架后壁的滑槽内，所述活动板的前平面设有齿条，所述齿条与传动齿轮相啮合，所述脱水箱的右壁的底端设有排水管，所述脱水箱的底端安装有出料盖，所述出料盖通过活动轴安装在脱水箱的底板上，出料腔的底端的右端安装有传动电机，所述出料腔的右侧竖向安装有螺纹杆，所述螺纹杆的底端与传动电机的电机轴通过联轴器相连接，所述螺纹杆上安装有螺纹套，所述螺纹套的右端安装有滑轮，所述出料腔的右壁上安装有滑轨，所述滑轮嵌合安装在滑轨内，所述螺纹套的左端安装有拉杆，所述出料盖的侧壁上安装有锁合块，所述拉杆的左端固定在锁合块上，所述出料腔的底端设有出料口。
作为本发明进一步的方案：所述挤压活塞上设有若干道透水孔。
作为本发明进一步的方案：所述排水管上安装有排水泵。
作为本发明进一步的方案：所述排水管的末端穿过机架并且安装有出水斗。
作为本发明进一步的方案：所述活塞杆的前端安装有缓冲弹簧，所述缓冲弹簧的一端固定在脱水箱的侧壁上，所述缓冲弹簧的另一端固定活动板上。
作为本发明进一步的方案：所述出料腔内安装有挡料板，所述挡料板位于出料口的侧边。
作为本发明再进一步的方案：所述传动电机固定安装在机架的底板上。
与现有技术相比，本发明的有益效果是：污泥输入至脱水箱内，驱动电机带动传动齿轮旋转，通过齿条传动，进而推动挤压活塞向左侧运动，脱水箱内污泥的存在容积变小，污泥内含有的水分受挤压后穿过挤压活塞上的透水孔，进而流入挤压活塞的左侧;启动排水管上的排水泵，将污水从排水管向外排出。通过减小内腔容积的方法，将污泥进行挤压，从而将污泥内的水分排出，作业机构简单，速度快，效率高，能有效快速的对污泥进行脱水，较传统的搅拌沉淀式污泥脱水机构，效率提高约20%。
对挤压后的污泥进行排料时，启动传动电机，传动电机带动螺纹杆旋转，通过螺纹传动，进而带动螺纹套向下运动，从而通过拉杆拉动出料盖，进而使得将挤压至脱水箱内腔左端的污泥从脱水箱内卸下，从而进行排料。有效的避免了出料时，污泥堵塞出料管道的状况，同时出料迅速，提高了工艺的作业时间。
